Лебедки ручные

Лебедками называют грузоподъемные машины, в которых в качестве рабочего элемента, навиваемого на барабан или огибающего канатоведущий шкив или звездочку, используют канат или цепь. Лебедки предназначены для подъема и перемещения грузов по горизонтальному или наклонному пути при ремонтных, строительно-монтажных и других работах, а также для механизации транспортирования грузов.


Лебедками также называют механизмы подъема грузоподъемных кранов и подъемников, механизмы изменения вылета или передвижения тележек кранов, если в этих механизмах используют канаты или цепи.


Методика расчета лебедок определяется условиями их применения. Если они предназначены для подъема груза по вертикали или для перемещения его по наклонному пути, то их рассчитывают как механизмы подъема кранов. Если лебедки предназначены для перемещения грузов по горизонтали, то их рассчитывают как механизмы передвижения груза с канатным тяговым элементом.


Различают лебедки с ручным или машинным приводом от электродвигателей, двигателей внутреннего сгорания, реже от гидравлических, пневматических и паровых.


Лебедки могут быть выполнены напольными, прикрепленными с помощью болтов к фундаментам, опорным рамам или плитам, либо настенными, прикрепленными к стенам, колоннам и т. д. Узел крепления лебедок с любым типом привода должен быть таким, чтобы обеспечивалась их устойчивость при натяжении каната (или цепей), превышающем в 2 раза номинальное значение.


Лебедки с ручным приводом обычно выполнены барабанными. Они имеют станину в виде двух щитов, между которыми расположен приводной зубчатый механизм и барабан.


Барабанные лебедки с ручным приводом имеют приводную рукоятку с тормозом, гладкий барабан для многослойной навивки каната без канатоукладчика, в основном открытые зубчатые или червячные несамотормозящиеся передачи, подшипники скольжения, смазываемые консистентной смазкой, шестерни с малым числом зубьев (11—14) для обеспечения компактности.

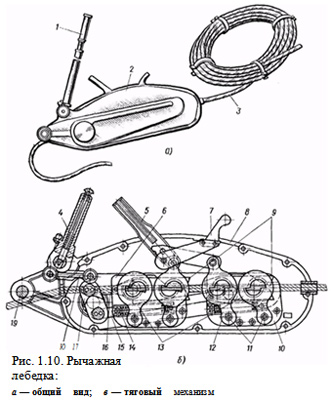

Рычажная ручная лебедка (рис. 1.10, а, б) выполнена без органа навивки каната. Принцип работы ее основан на протягивании каната через тяговый механизм с помощью двух пар зажимов. Лебедка имеет тяговый механизм 2 для каната 3 и телескопический рычаг /.



Тяговый механизм (рис. 1.10, б) имеет корпус 8, рукоятки переднего 4 и заднего 5 хода, штырь 19, с помощью которого лебедка прикрепляется к анкерному (якорному) устройству, рассчитанному на увеличенное в 2 раза расчетное натяжение рабочего каната, переднего б и заднего 10 захватов, рычага 7, предназначенного для освобождения каната от зажимов. Каждый захват состоит из двух щек, внутри которых расположены два зажима 9, осуществляющие захват каната, пружин 14, серьги с одним ушком 13 и серьги с двумя ушками 12. Каждая серьга, состоящая из двух пластин, имеет фигурные отверстия в виде полуокружностей, в которые входят фигурные выступы зажимов (сухарей) 9. Зажимы имеют полукруглую канавку для протягиваемого каната. Усилие, зажимающее канат, создается пружинами 14, которые сжимаются между щеками зажима с одной стороны и правой серьгой соответствующего захвата с другой стороны. При повороте каждой серьги вокруг собственной оси 11 при движении по часовой стрелке вследствие давления серег на фигурные выступы зажимов происходит зажим каната, а при повороте серег против движения часовой стрелки происходит сжатие пружин и освобождение каната. Оба захвата с помощью тяг и рычагов соединены с рукояткой переднего хода.





Для протягивания каната вперед, т. е. справа налево, на рукоятку переднего хода надевают телескопический рычаг и совершают вручную качательные движения. При движении рукоятки против часовой стрелки поводок 17 с помощью шатуна 18 поворачивается по часовой стрелке. Верхняя часть поводка соединена со щеками переднего захвата короткой тягой 16, а нижняя часть поводка — со щеками заднего захвата длинной тягой 15. Поэтому при повороте поводка (по часовой стрелке) передний захват перемещается вправо, причем канат освобождается от захвата, а задний захват движется влево вместе с зажатым канатом. При движении рукоятки переднего хода в обратную сторону (по часовой стрелке) передний захват с канатом подтягивается влево, а задний разжатый захват перемещается вправо. Для освобождения каната от захватов рычаг 7 поворачивают против часовой стрелки.
