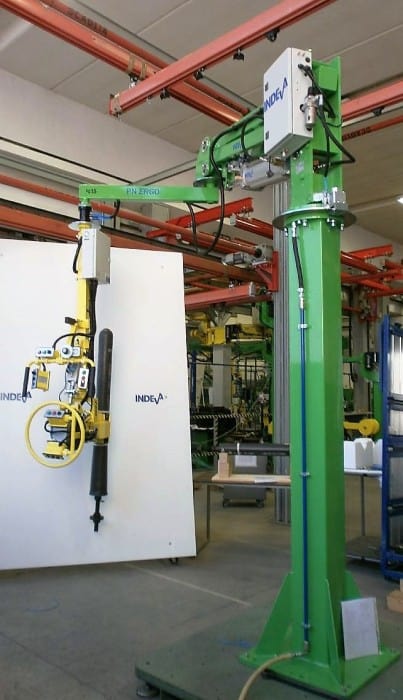

Пневматические манипуляторы, монтируемые на колонне, с жестким рычагом

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Давление воздуха 0,65 МПа (6,5 бар)
• Уровень шума < 70 дБ (A)
• Скорость подъема от 15 до 30 м/мин
• Тормоз главной оси колонны
• Тормоз промежуточной оси шарнира
• Непрерывное вращение колонны
• Медленное опускание при снижении давления
• Балансировка нагрузки: стандартная, 1 предварительная настройка нагрузки

Технические данные можете скачать в PDF.

PN ERGO возможности использования:

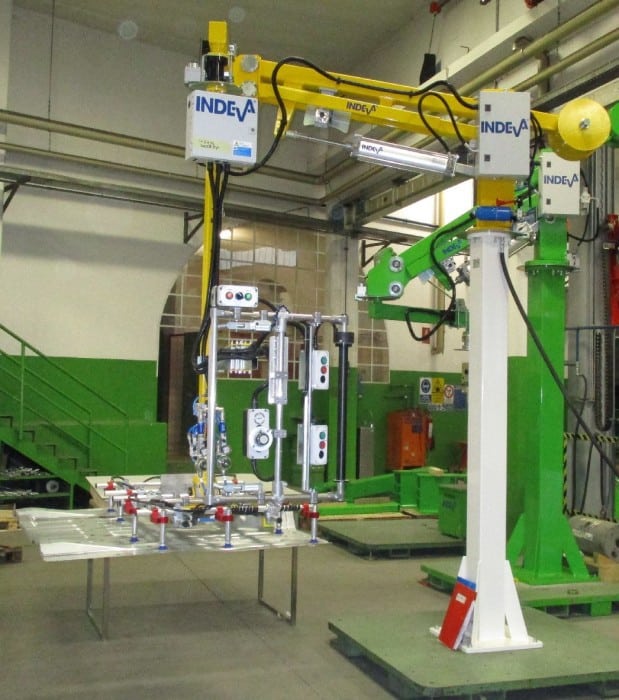

• INDEVA PN400 для обработки листового металла

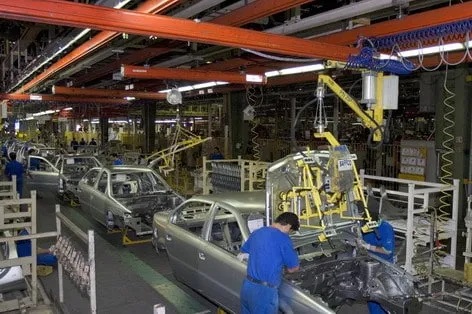

• PN Ergo для обработки стеклянных деталей автомобилей

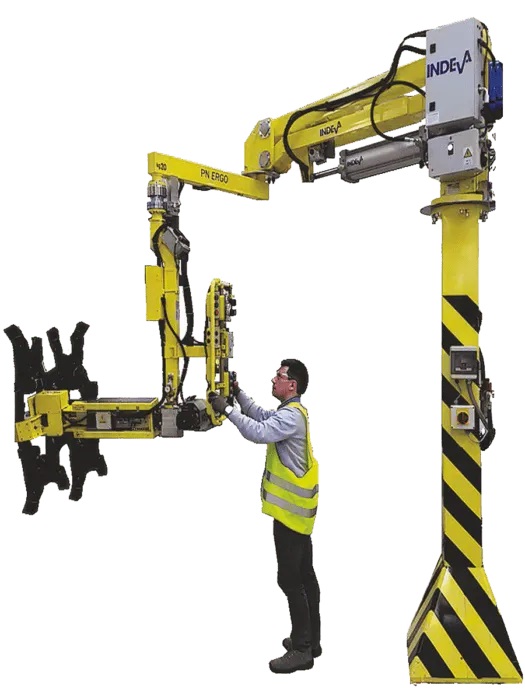

• PN ERGO с колонной крепью и шарнирным рычагом для обработки тяжелых и горячих статоров
• Обработка промышленных радиаторов с помощью пневматического манипулятора PN ERGO

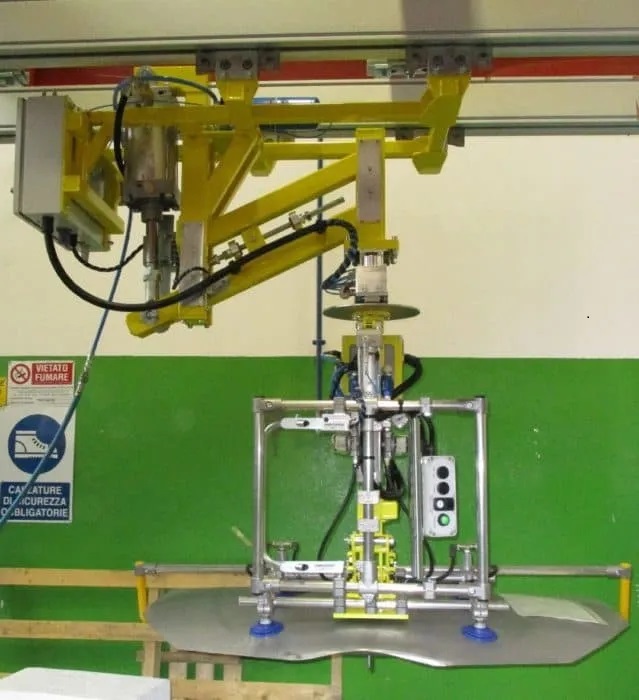

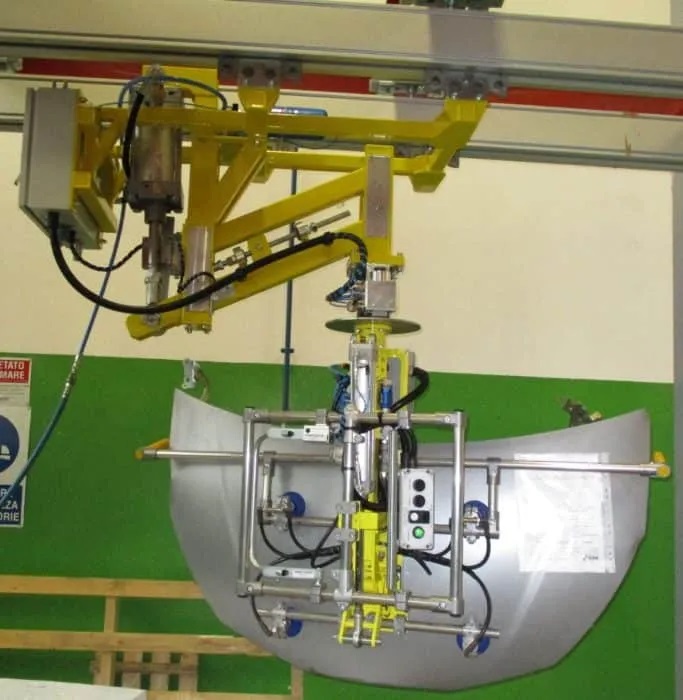

Пневматические манипуляторы, подвесные с креплением на потолке, с жестким кронштейном.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

• Давление воздуха 0,65 МПа (6,5 бар)
• Уровень шума < 70 дБ (A)
• Скорость подъема от 15 до 30 м/мин
• Тормоз главной оси колонны
• Тормоз промежуточной оси шарнира
• Непрерывное вращение колонны (недоступно с моторизированной раздвижной тележкой)
• Медленное опускание при снижении давления
• Балансировка нагрузки: стандартная, 1 предварительная настройка нагрузки

Технические данные вы можете скачать в PDF

PN COMPATTO – это пневматические промышленные манипуляторы с жестким вертикальным кронштейном, подходящие для применения в небольших рабочих зонах с низкими потолками.

Основные характеристики:

• Скорость подъема от 15 до 30 м/мин
• Управление: пневматическое
• Давление воздуха: мин. 6 бар
• Рабочая температура: от +5° до +50°C
• Уровень шума:
• Тормоз главной оси колонны
• Тормоз оси промежуточного шарнира
• Непрерывное вращение колонки
• Предохранительные устройства: при снижении давления предохранительное устройство удерживает груз на месте, а инструменты медленно опускаются в пол. Специальные тормоза удерживают рукоятку и захватный инструмент неподвижно, когда они не используются.

Доступные опции

• Вращающийся сустав на суставной оси
• Системная блокировка грузоподъемности
• Тормоз для движения вверх/вниз
• Двойное тормозное усилие на главной и промежуточной осях
• Специальная покраска
• Раздвижная тележка
• Пневматические промышленные манипуляторы PN Compatto с шарнирным рычагом, закрепленным на подвесной балке. Также доступна модель потолочного монтажа.

Пневматический манипулятор с вертикальным тросовым манипулятором. Пневматические манипуляторы PN Flex подходят для обработки грузов, центр тяжести которых находится на оси вертикального Z манипулятора. Они позволяют гибкие движения уборки/разгрузки грузов.

– Канат на вертикальной оси;

– Подвесной или вертикальный монтаж;

– Стандартные и нестандартные инструменты для захвата.

Технические характеристики

Максимальная нагрузка: 80 кг
Максимальная скорость подъема: 45 м/мин
Управление: пневматическое
Давление воздуха: 6,0
Температура работы в баре: от +5° до +50°C
Уровень шума: Трение главной оси сустава
Трение оси промежуточного сустава
Предохранительные устройства: при падении давления медленный спуск на пол

Доступные опции

Соответствие требованиям ATEX для применения в контролируемых средах с опасностью взрыва: – Зона 1/2 (IIA-IIB) для газов – Зона 21/22 (IIIA-IIIB-IIIC) для пыли
Специальная покраска для стальной платформы
Версия с двойным канатом
Блоки вращения на основном суставе
Выполнение из нержавеющей стали
Усилитель давления
3-суставная рука

Пневматические промышленные манипуляторы, легкие и компактные, подходят для коротких вертикальных перемещений и быстрых рабочих циклов.

Основные характеристики:

• Максимальная нагрузка: 80 кг
• Управление: пневматическое
• Давление воздуха: 6,0 бар
• Рабочая температура: от +5° до +50°C
• Уровень шума
• Предохранительные устройства: при падении давления медленный спуск на пол.

Доступные опции

• Соответствие ATEX
• Правила применения в контролируемой среде с опасностью взрыва,
• Специальная покраска
