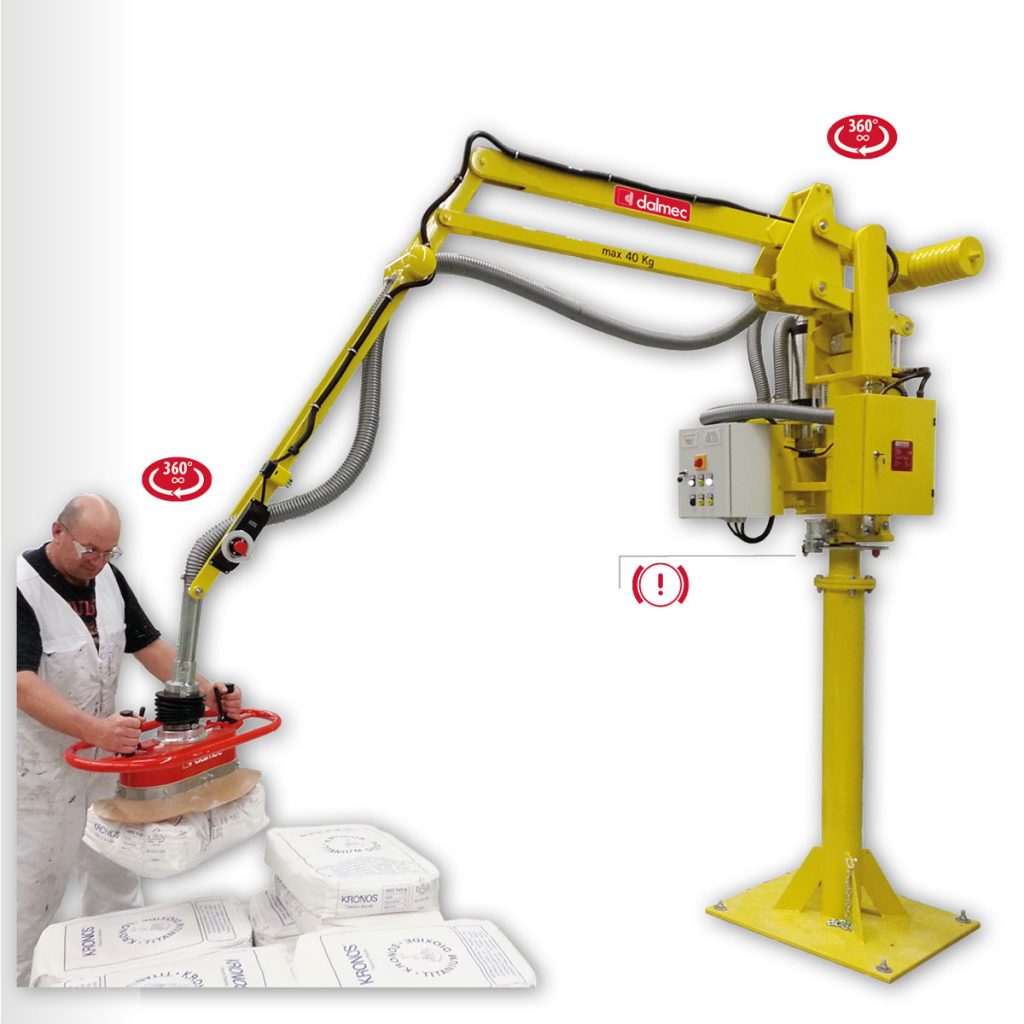

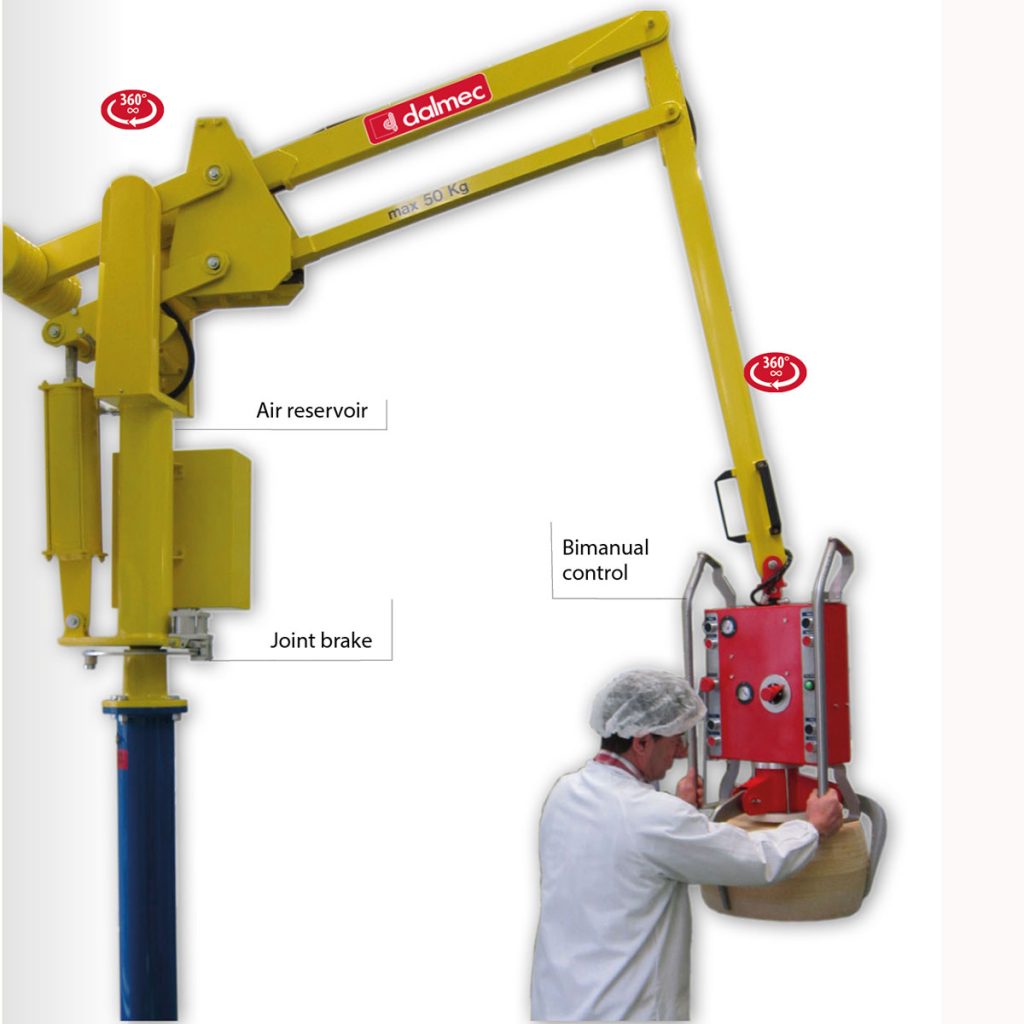

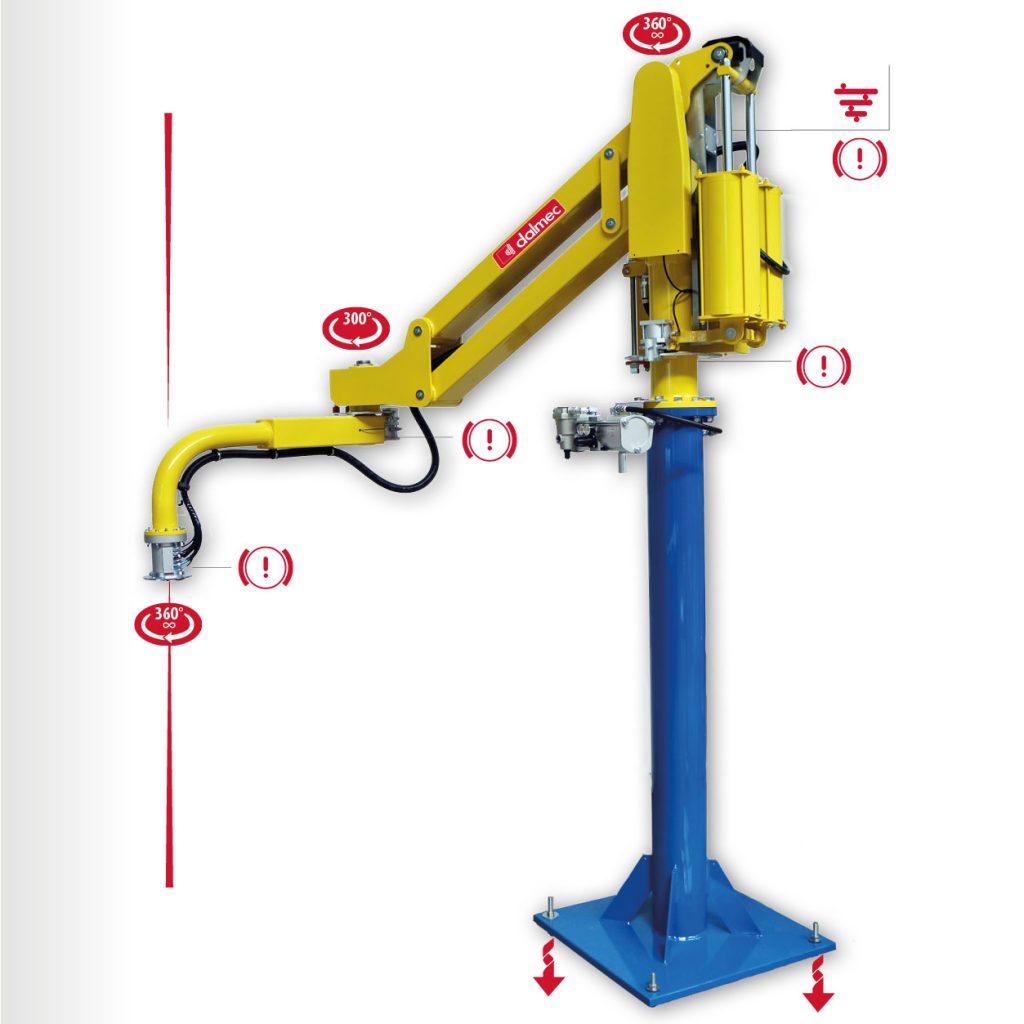

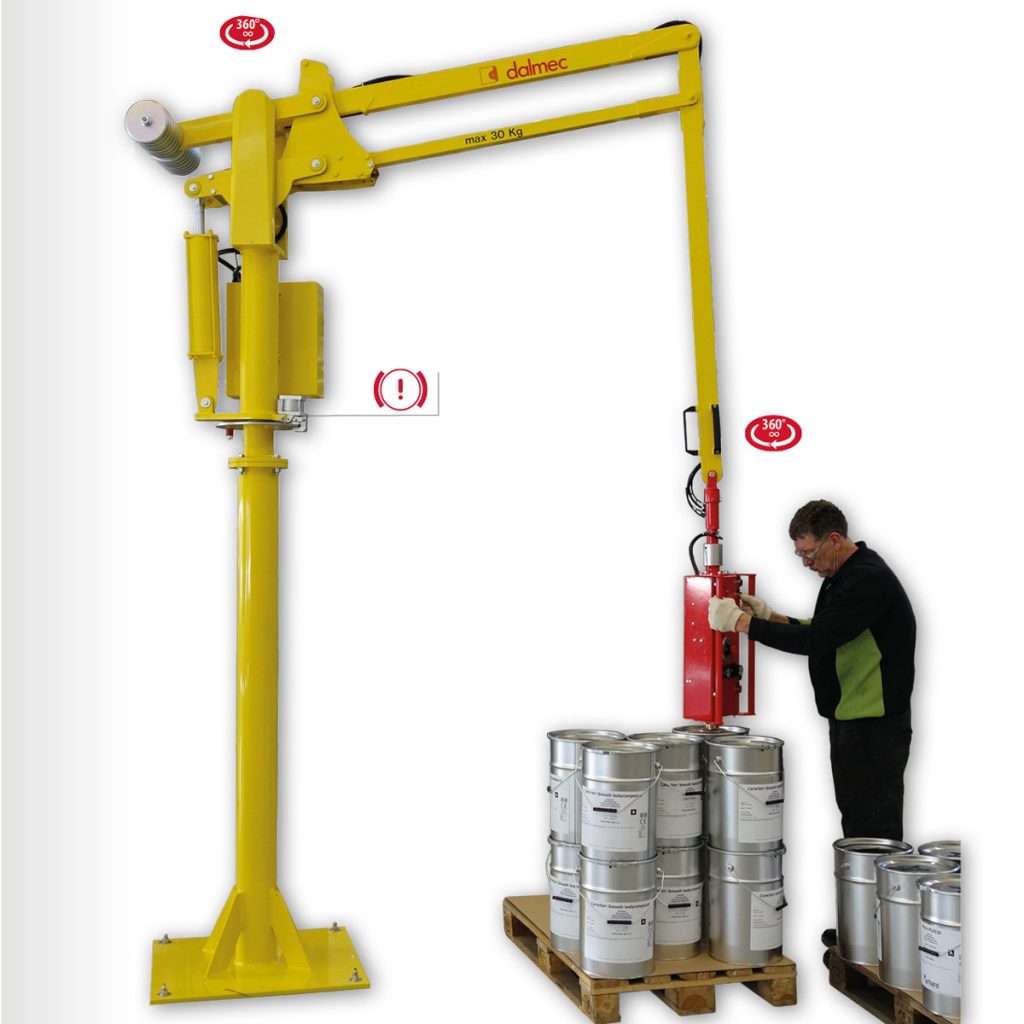

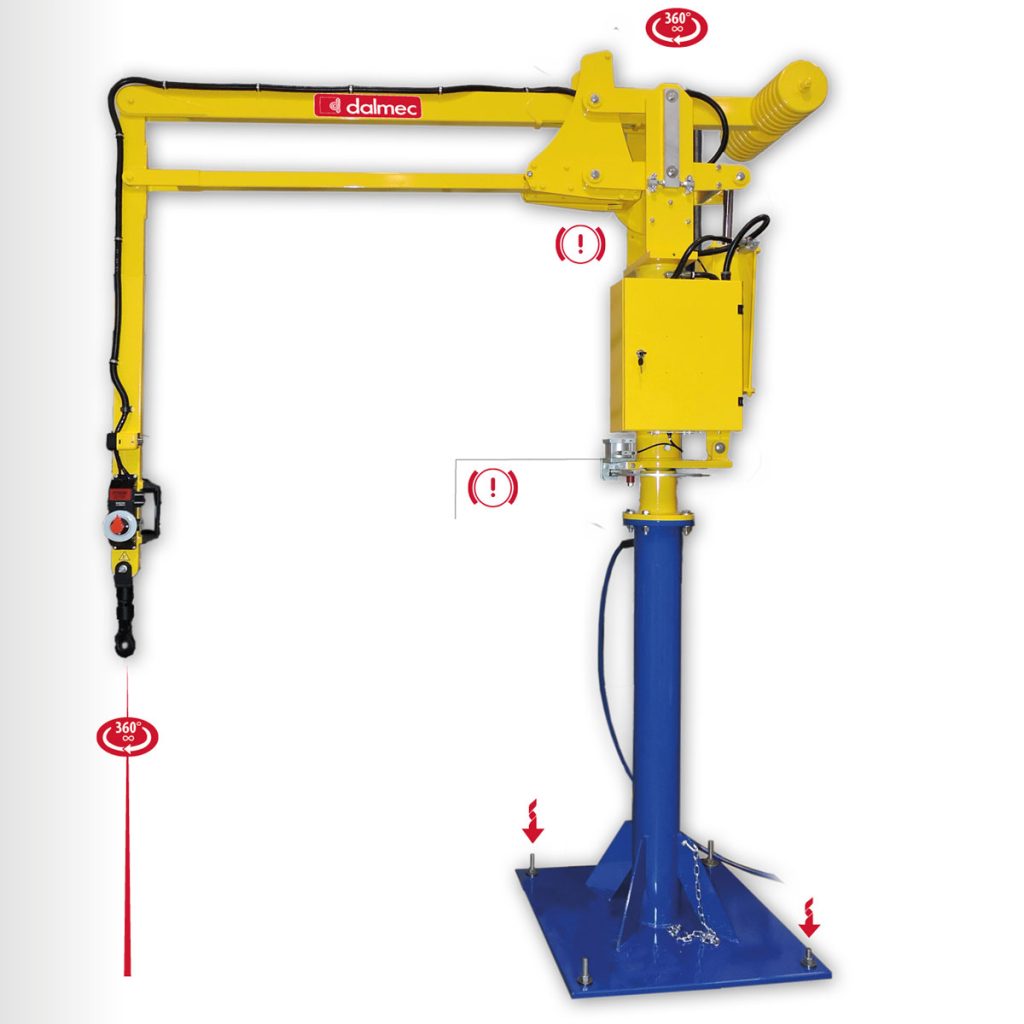

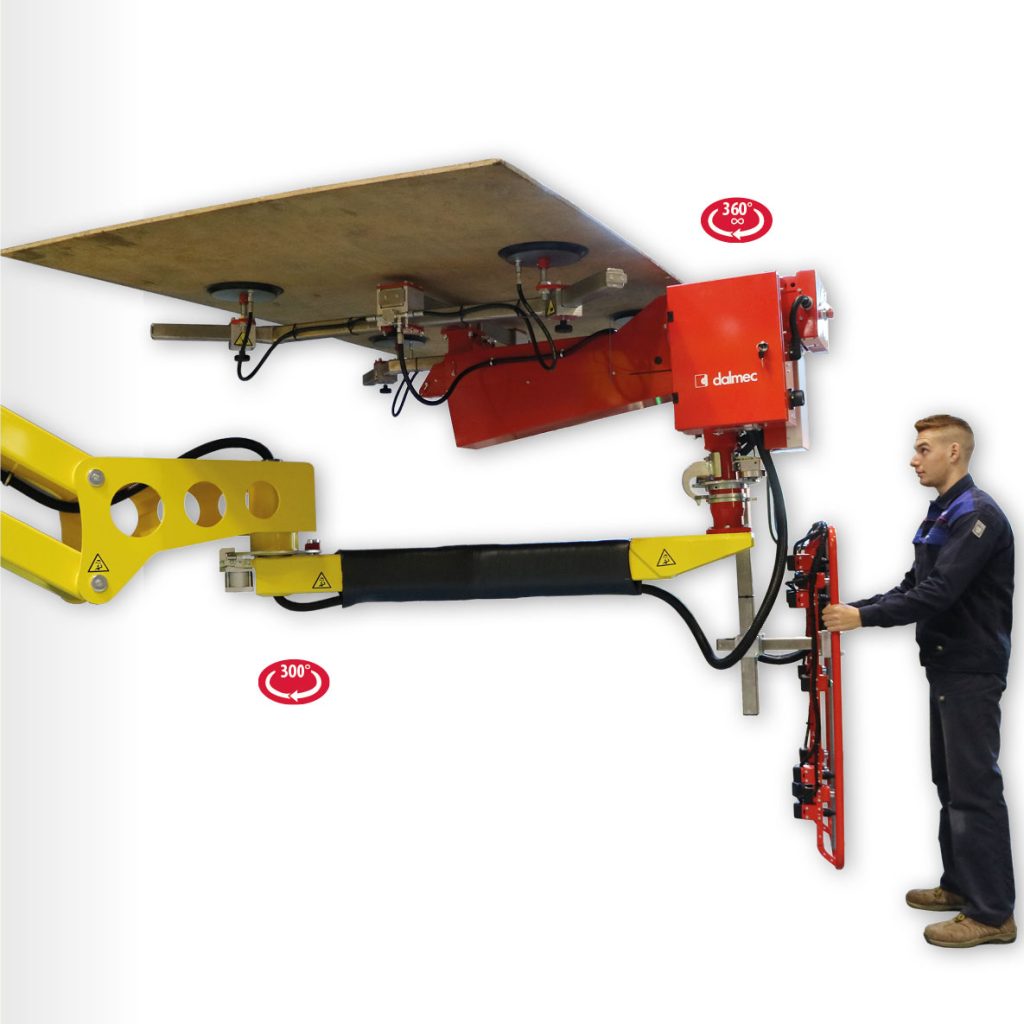

Манипулятор с жесткой стрелой MICROPARTNER

Манипулятор MICROPARTNER, благодаря своим уменьшенным размерам, представляет собой очень маневренный аппарат, для перемещения с грузов средней тяжести , с центрированной или смещенной осевой нагрузкой.Оснащенный специальными захватными приспособлениями, этот манипулятор позволяет оператору работать с высокой скоростью, с одновременным соблюдением высокой точности и без приложения особых усилий, в оптимальных эргономичных и безопасных условиях.

Манипулятор выпускается в большинстве случаев в подвесном передвижном исполнении.

Принцип работы

Уравновешивание веса перемещаемого груза осуществляется при помощи пневматического цилиндра связанного с трансмиссионной системой. Управление усилием цилиндра осуществляется по двум специальным пневматическим контурам: один из них обеспечивает поддержание в сбалансированном состоянии веса механизма захвата груза и трансмиссионной системы, а второй обеспечивает постоянное сбалансирование веса груза.

• Макс. грузоподъемность: 125 кг
• Макс. радиус: 2800 мм
• Макс. амплитуда вертикальных движений скорость: 0,5 метры/секунда
• Амплитуда вертикальных движений: 1400 мм
• Система управления: исключительно пневматический
• Питающая: cухой фильтрованный (40 микрон), без масла
• Давление питания: 0.7 ÷ 0.8 Mpa
• Температура: от +0° до +45° C
• Уровень шума: меньше 73 дБ
• Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл
• Другие характеристики:
  - 360° непрерывное вращение на колонне и оси приспособления
  - 300° вращение промежуточной оси

Версии манипулятора

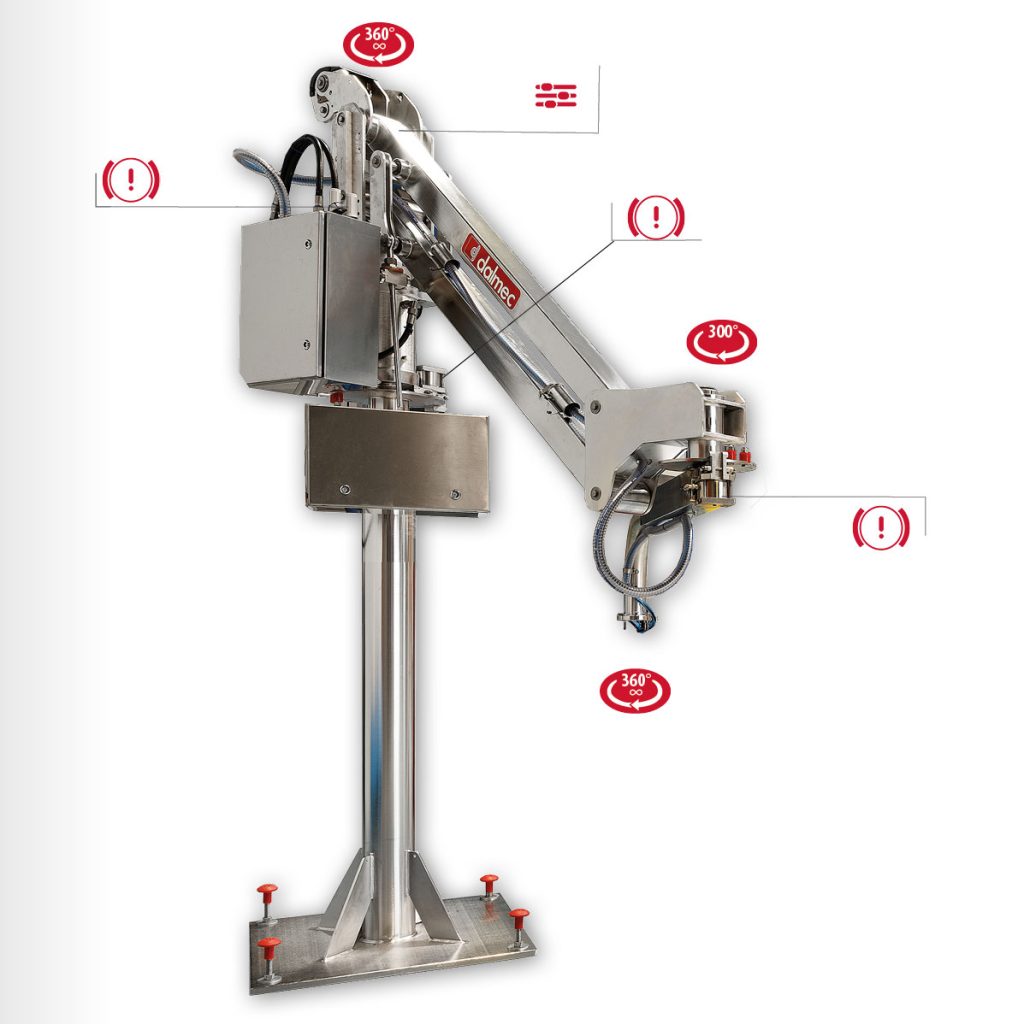

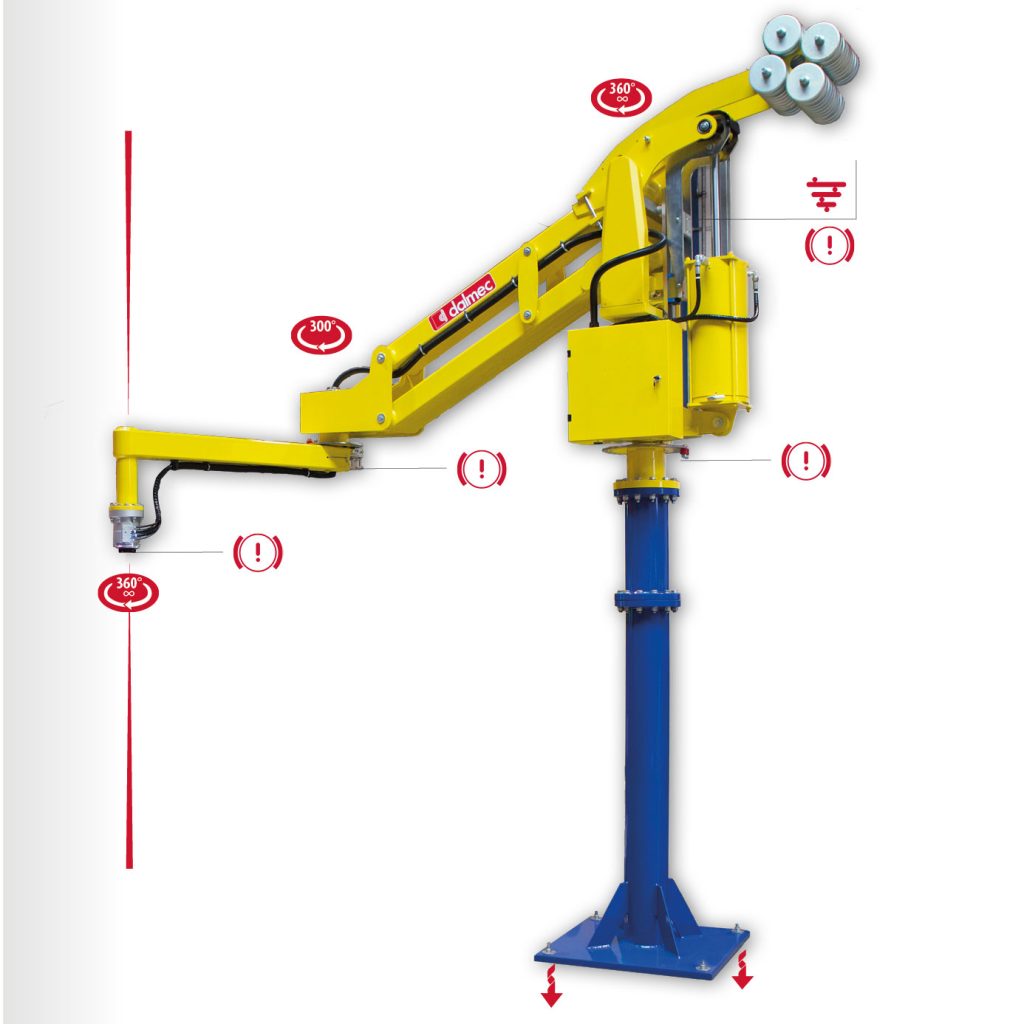

На стойке

Варианты крепления:

• фиксирующее напольное основание;
• перемещаемое напольное основание под вилочный погрузчик;

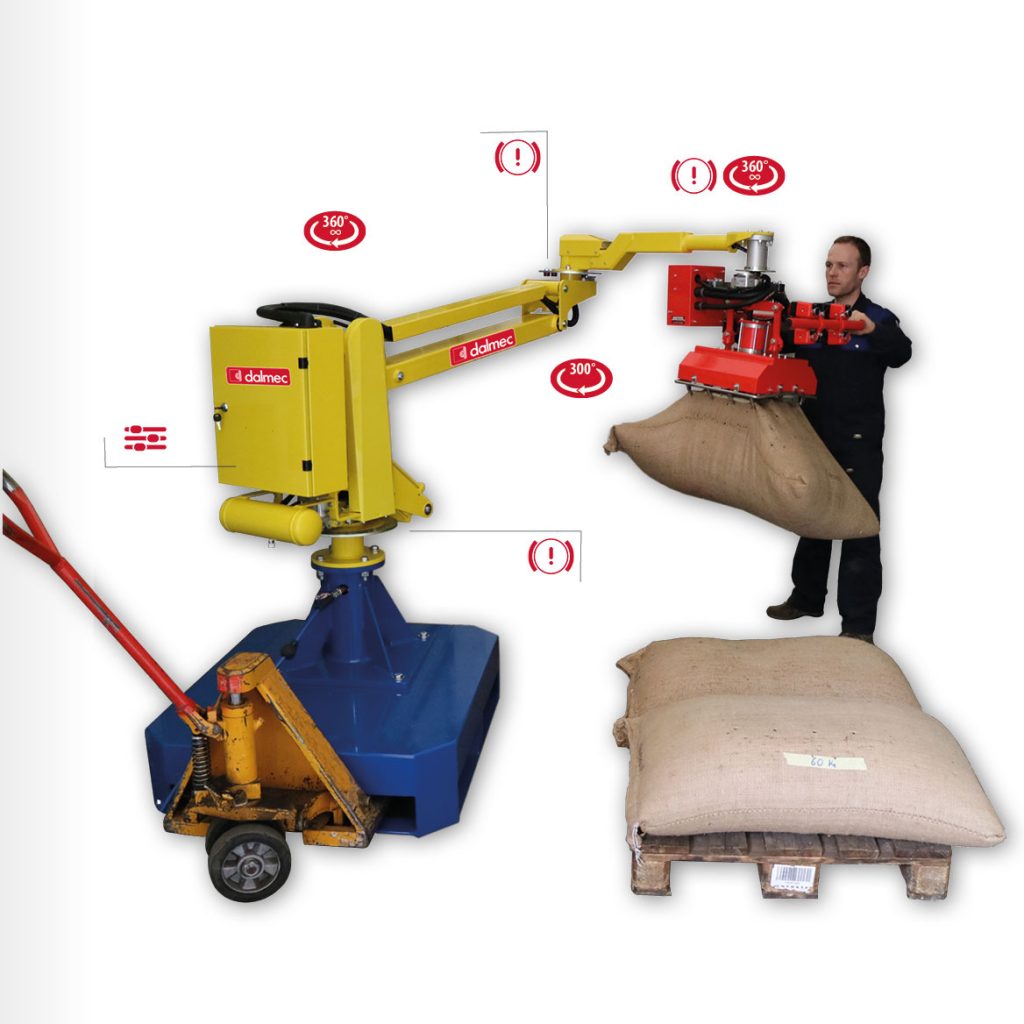

• перемещаемое напольное основание под гидравлическую тележку;
• перемещаемое напольное основание для ручной транспортировки;
• передвижная каретка по напольному пути;
• передвижная подвесная каретка.

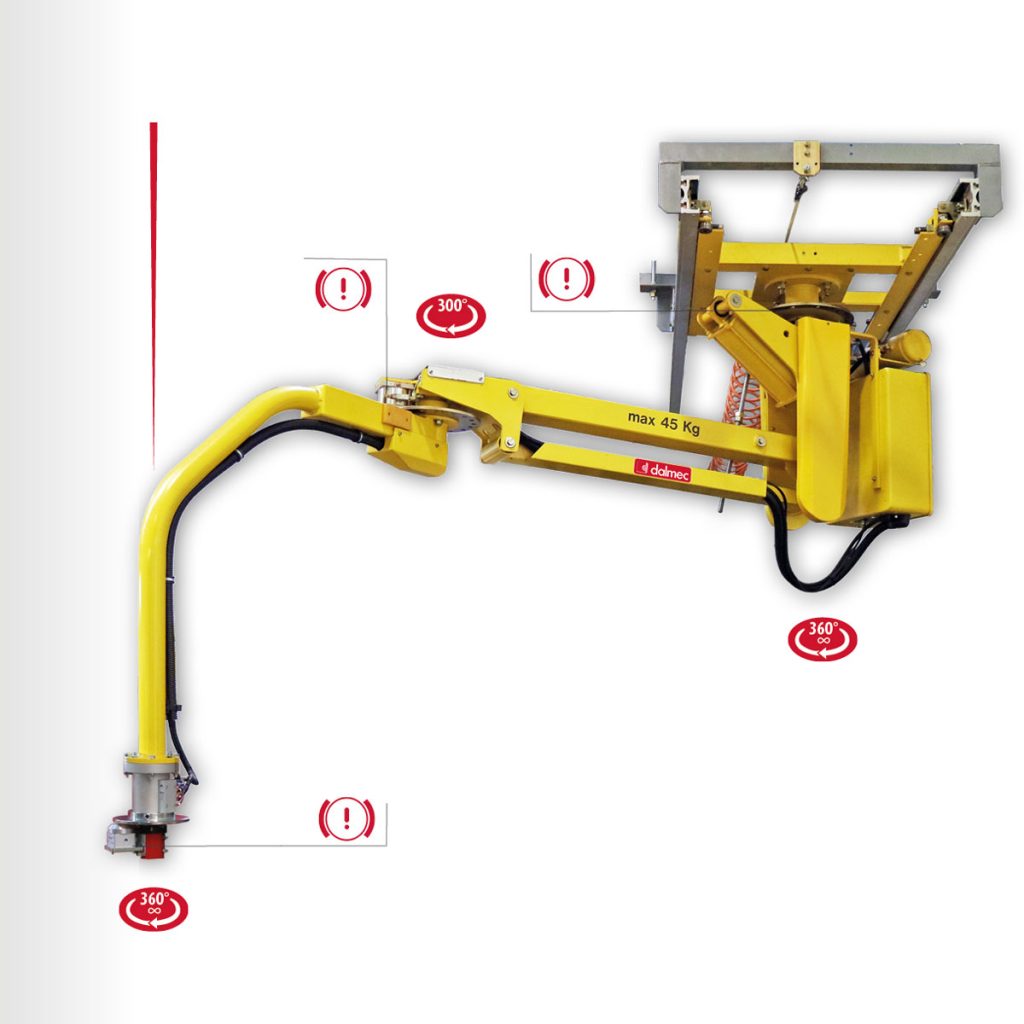

Подвесной
Крепежный фланец

Пневматический манипулятор Micropartner подвесного фиксированного исполнения исключает возможность крепления к полу. Фланец манипулятора поставляется с отверстиями для крепления с помощью болтов к пластине на потолке. Все перемещения свободные и осуществляются при помощи минимального усилия оператора на приспособление для захвата.

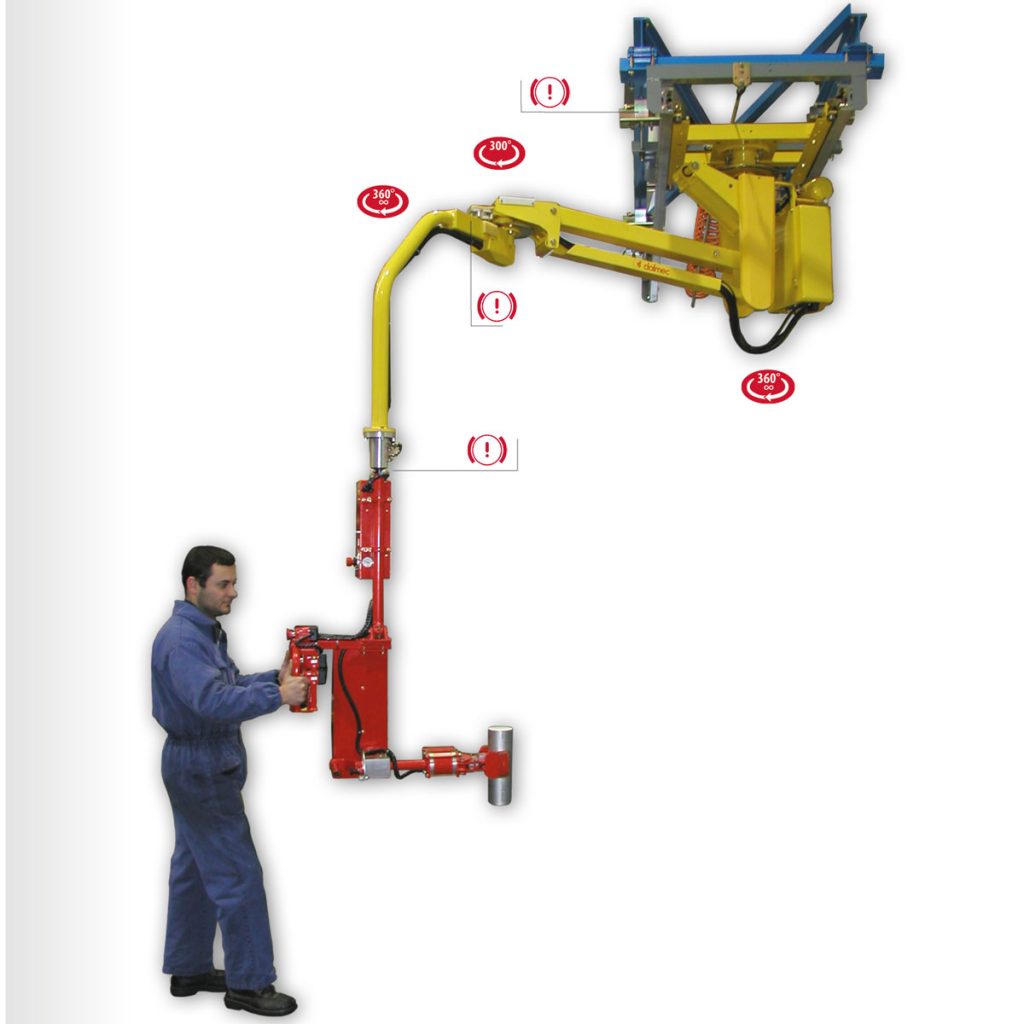

Подвесной передвижной
Крепление
Пневматический манипулятор поставляется на подвижной каретке для перемещения по подвесному рельсовому пути.

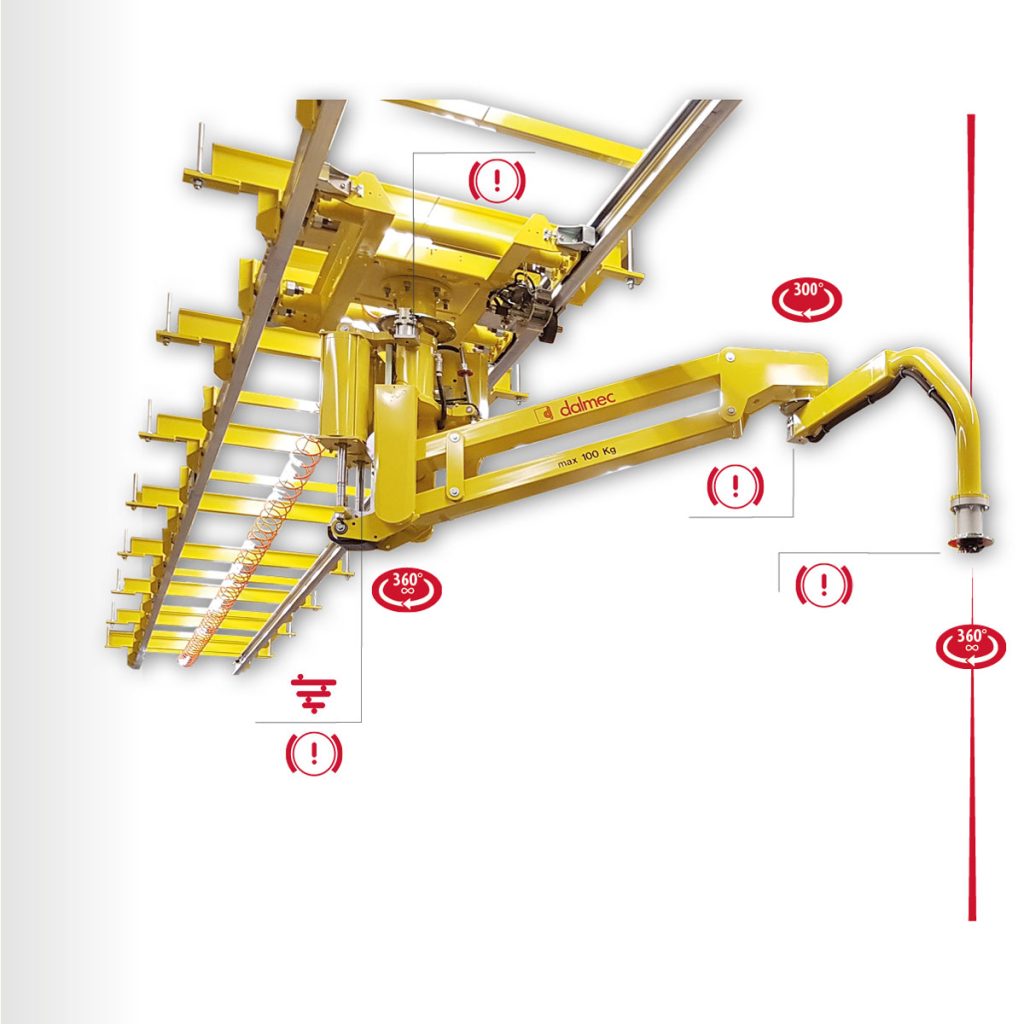

Рельсовый путь
Рельсовый путь состоит из двух противоположных алюминиевых U-образных профилей соединенный с ребрами жесткости, в комплекте с креплением станции подачи сжатого воздуха и концевых буферов. Все соединения между частями пути осуществляются при помощи болтов.

Крепление
Крепление рельсового пути к несущей конструкции осуществляется при помощи стержней и подвесок.

Особенности

• Максимальная грузоподъемность: 1500 кг
• Максимальный рабочий радиус: 5000 мм.
• Вертикальный подъем: 3050 мм
• Рабочее давление: 0,7÷0,8 МПа
• Система управления: исключительно пневматическая
• Подача: фильтрованный сжатый воздух (40 мкм), без смазки
• Максимальная вертикальная скорость подъема: 0,5 метра/секунду
• Рабочая температура: от +0° до +45°C
• Уровень шума:
• Расход: от 100 нл ÷ 600 нл за рабочий цикл
• Вращение: – постоянные 360° на оси колонны и инструмента – 300° на промежуточной оси

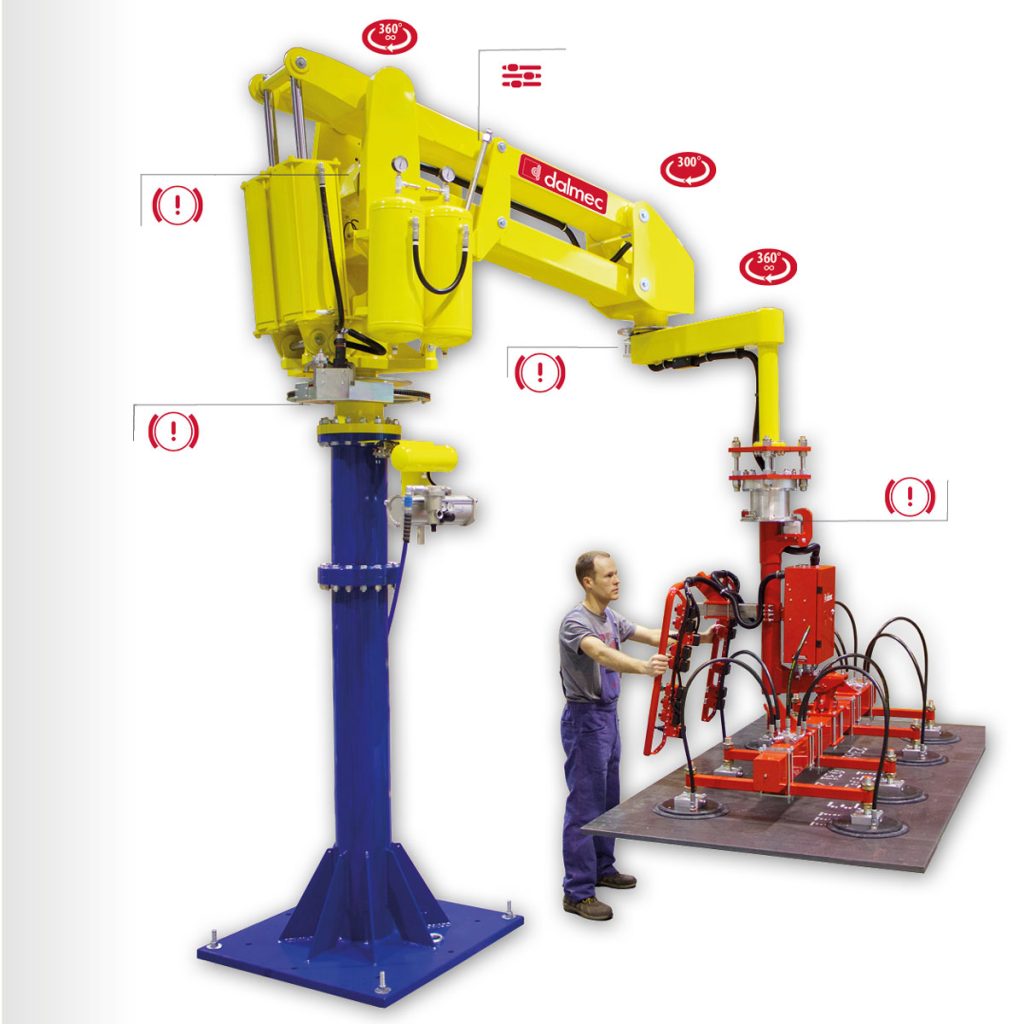

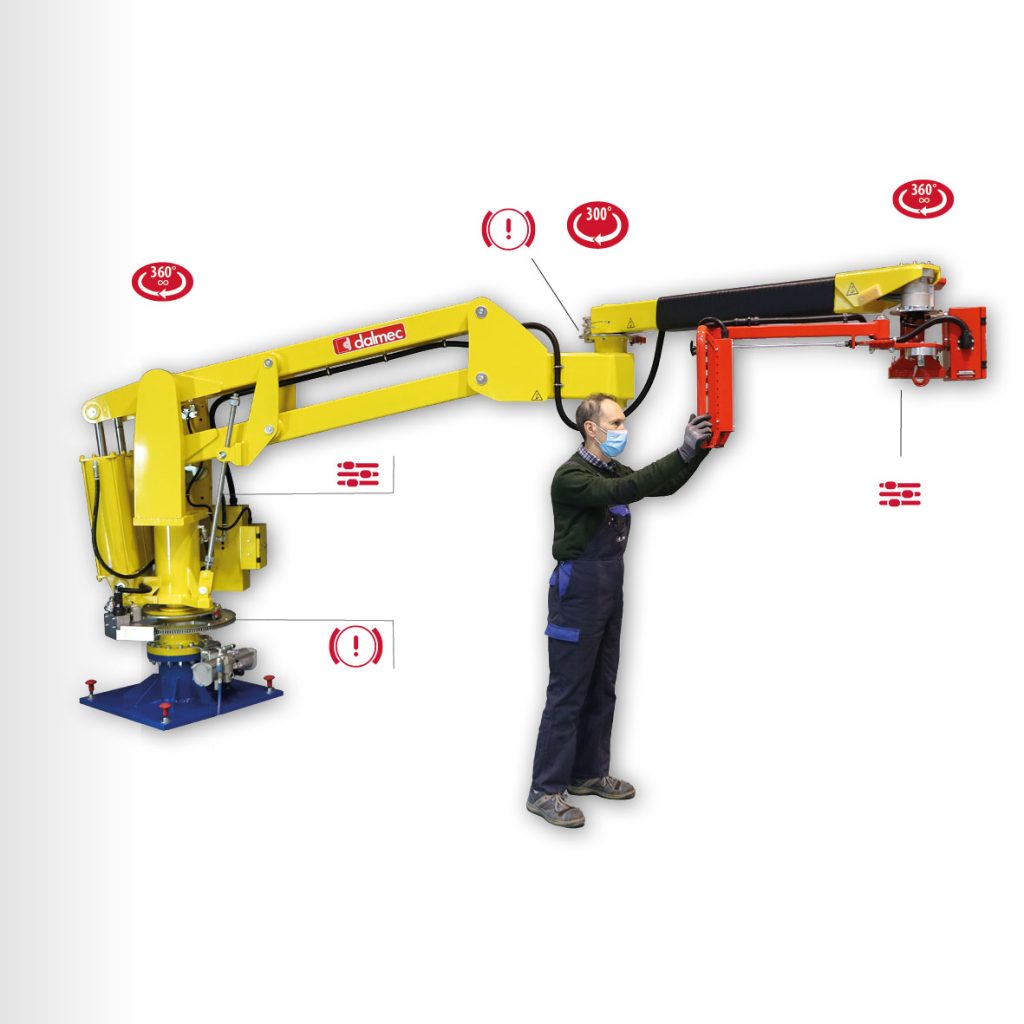

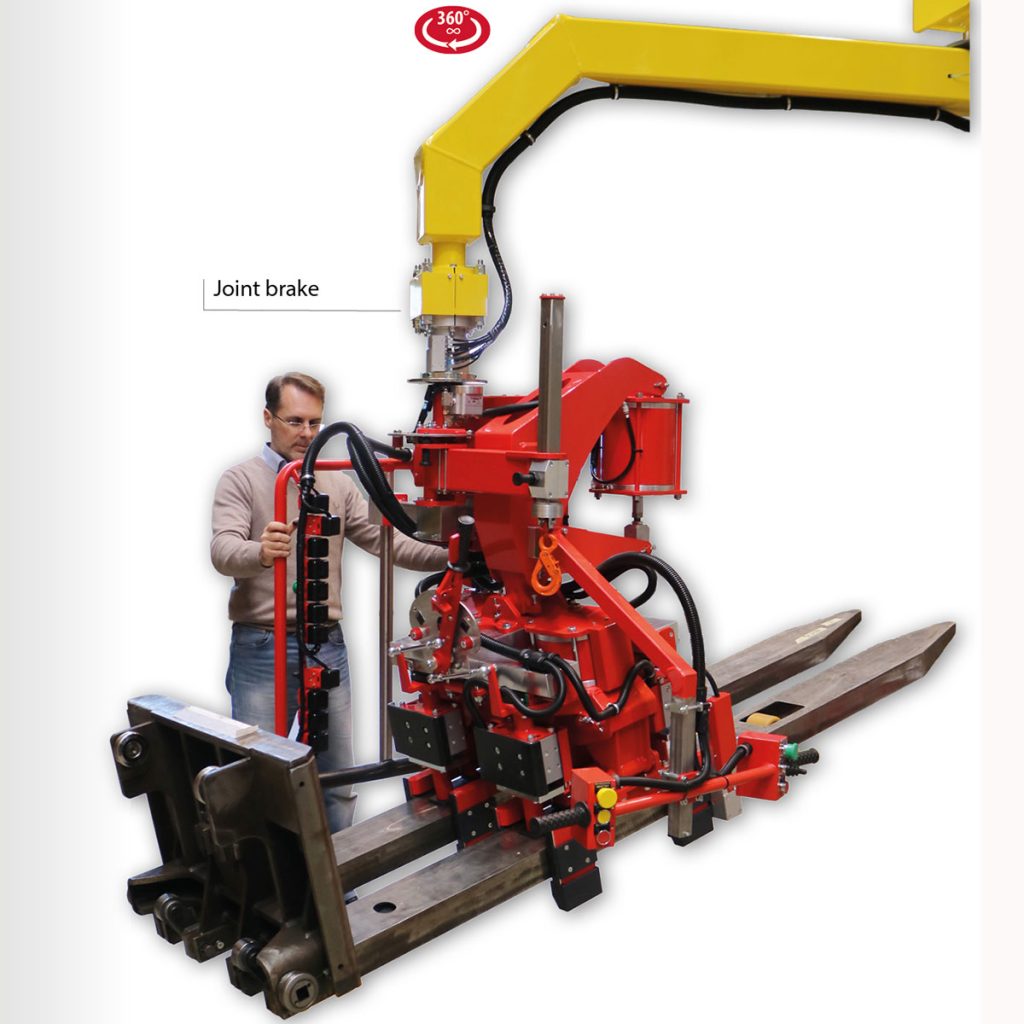

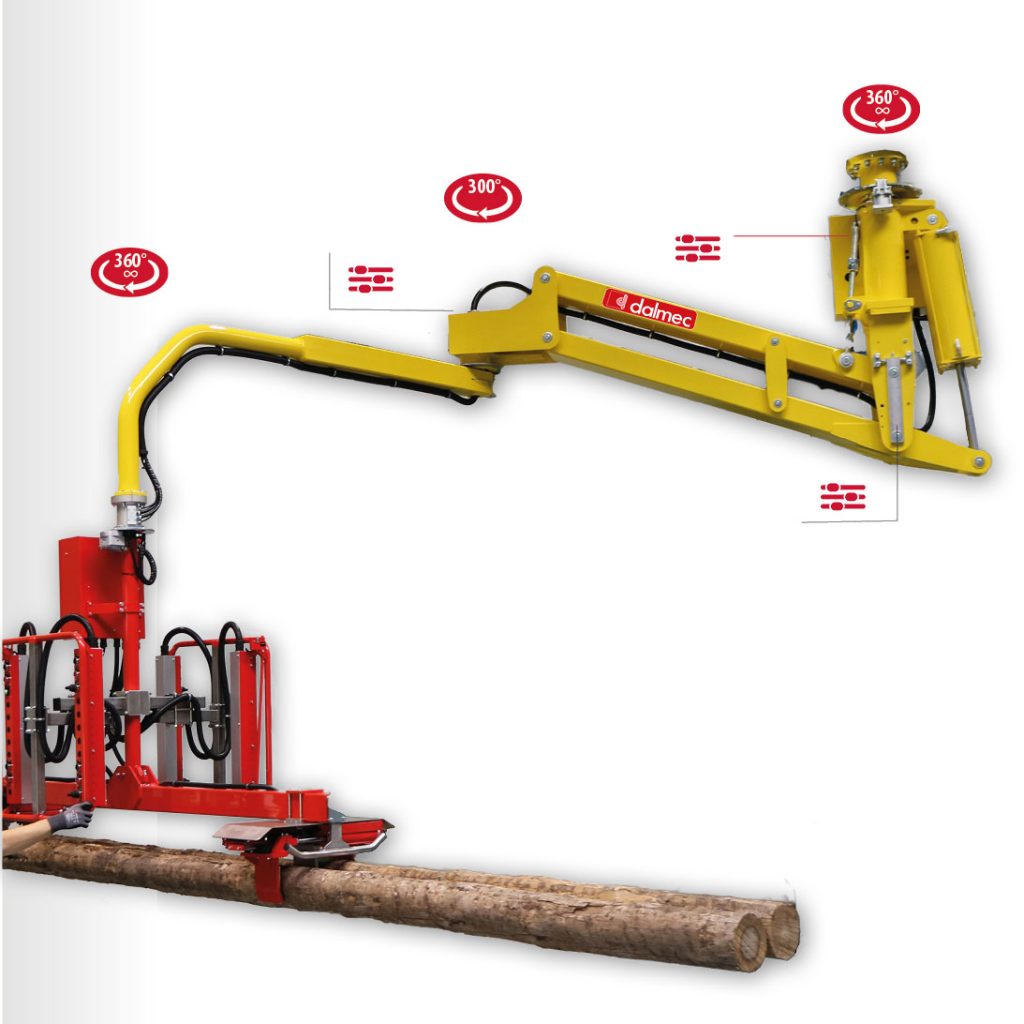

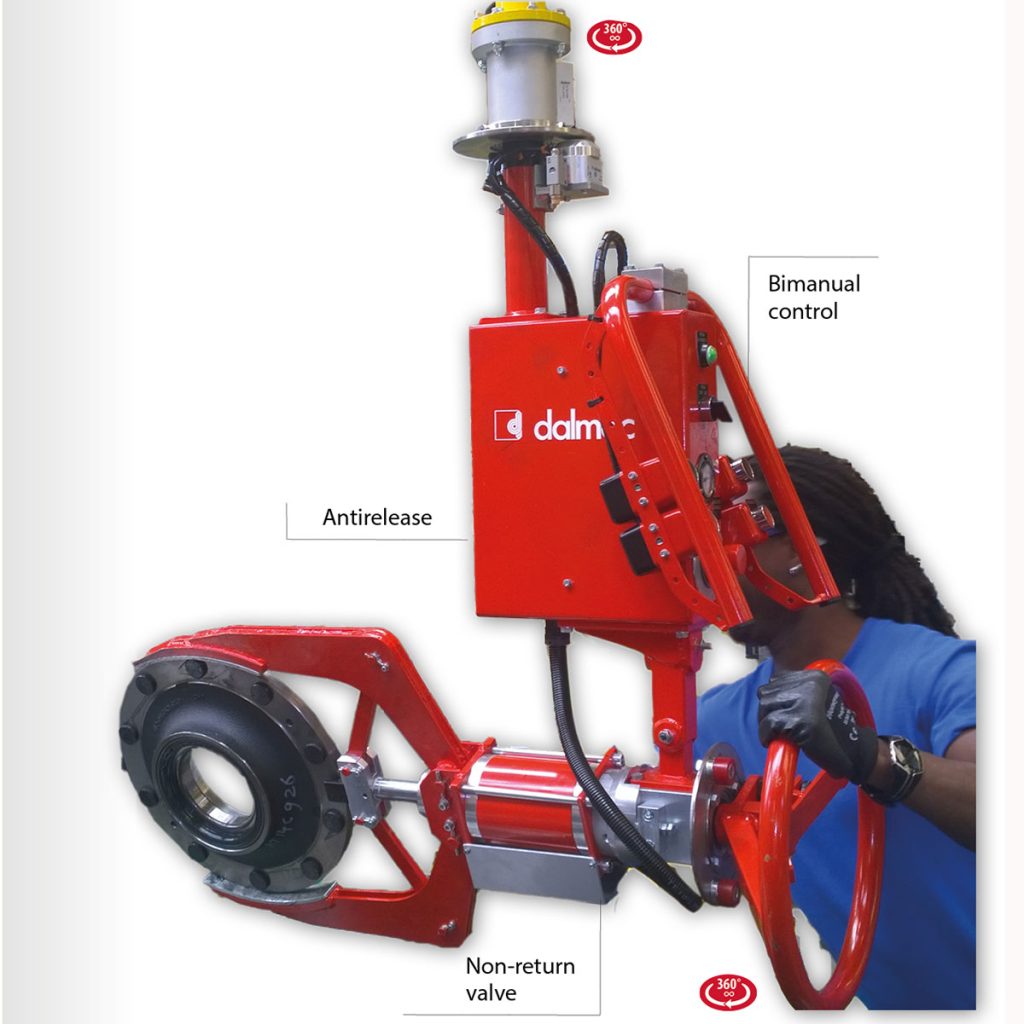

МАНИПУЛЯТОР С АРТИКУЛИРОВАННЫМИ КРЕПЛЕНИЯМИ MEGAPARTNER MG

Пневматический манипулятор MEGAPARTNER MG с шарнирными рычагами, оснащенный специальными захватывающими инструментами, подходит для обработки тяжелых (максимум 1500 кг) и смещенных грузов в любом направлении, позволяя оператору работать с минимальными усилиями в хороших эргономичных и безопасных условиях.

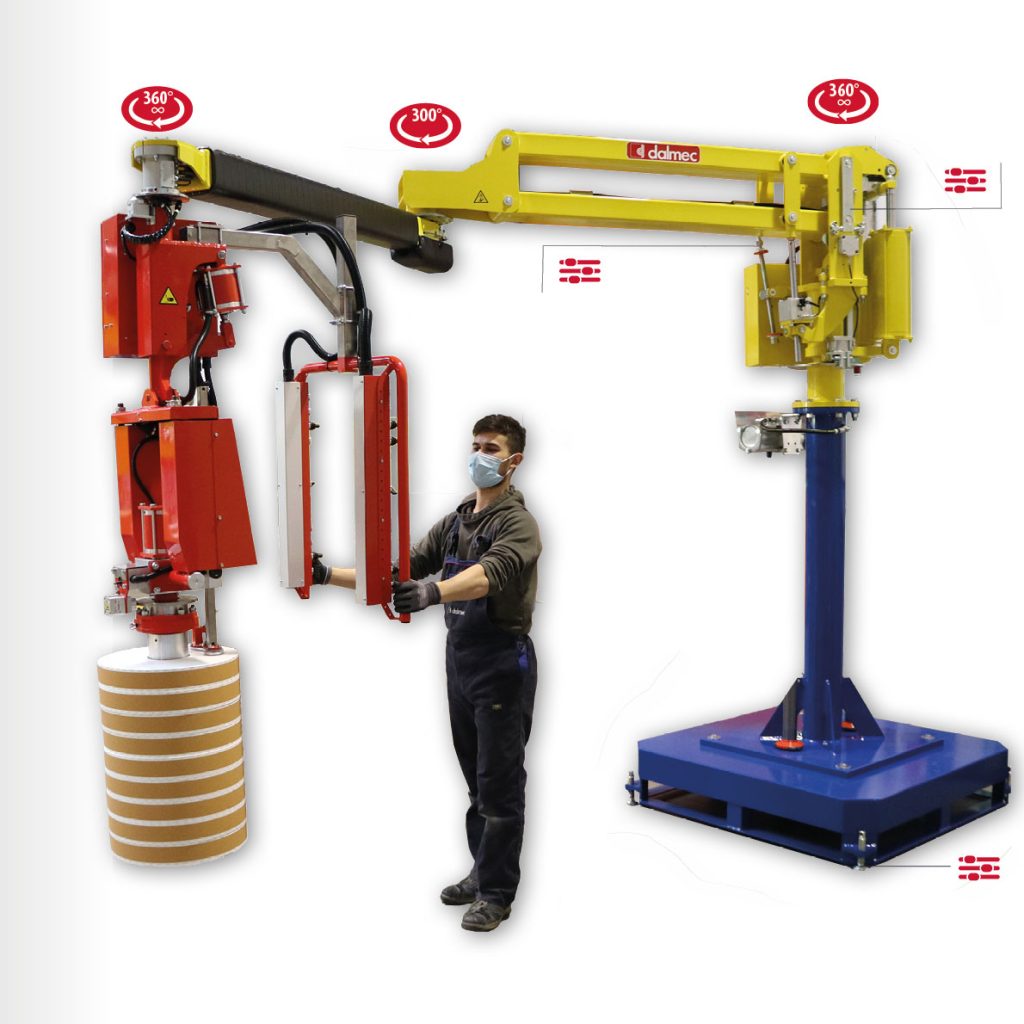

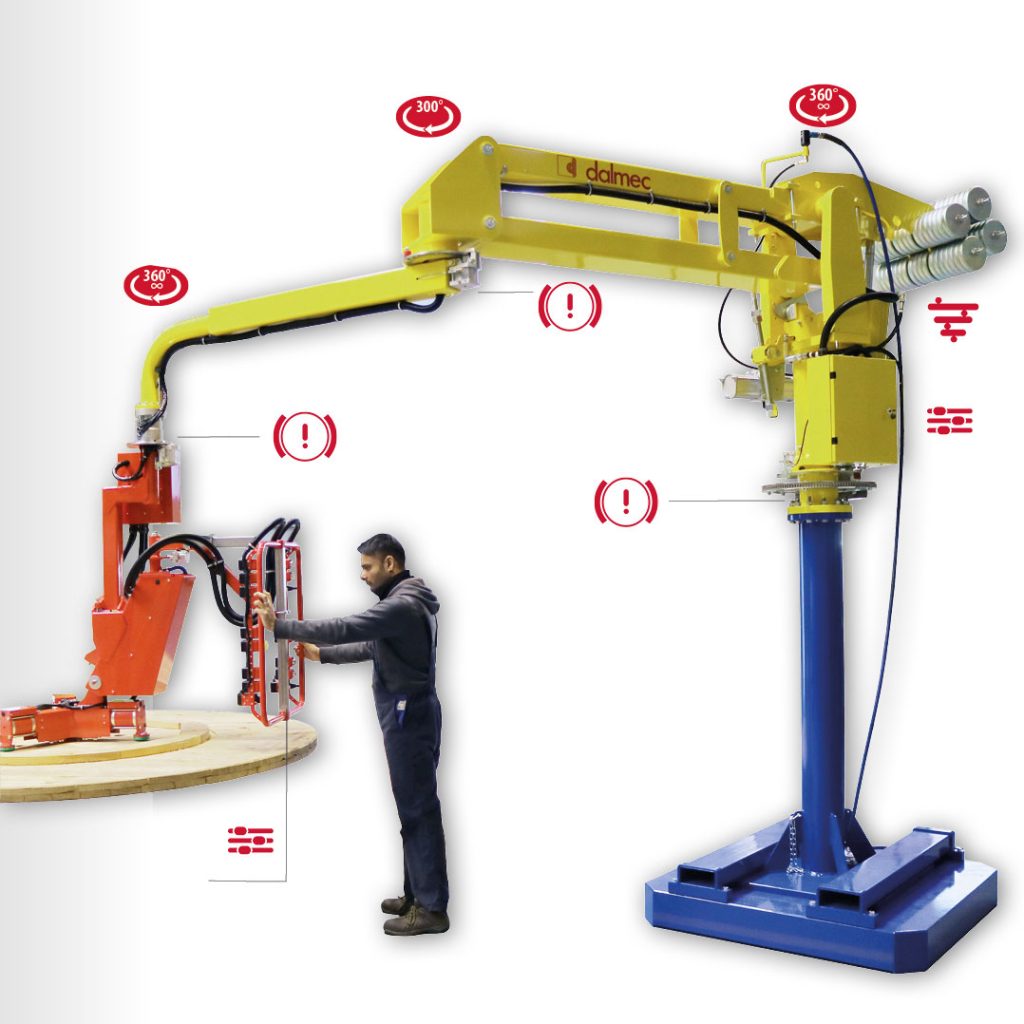

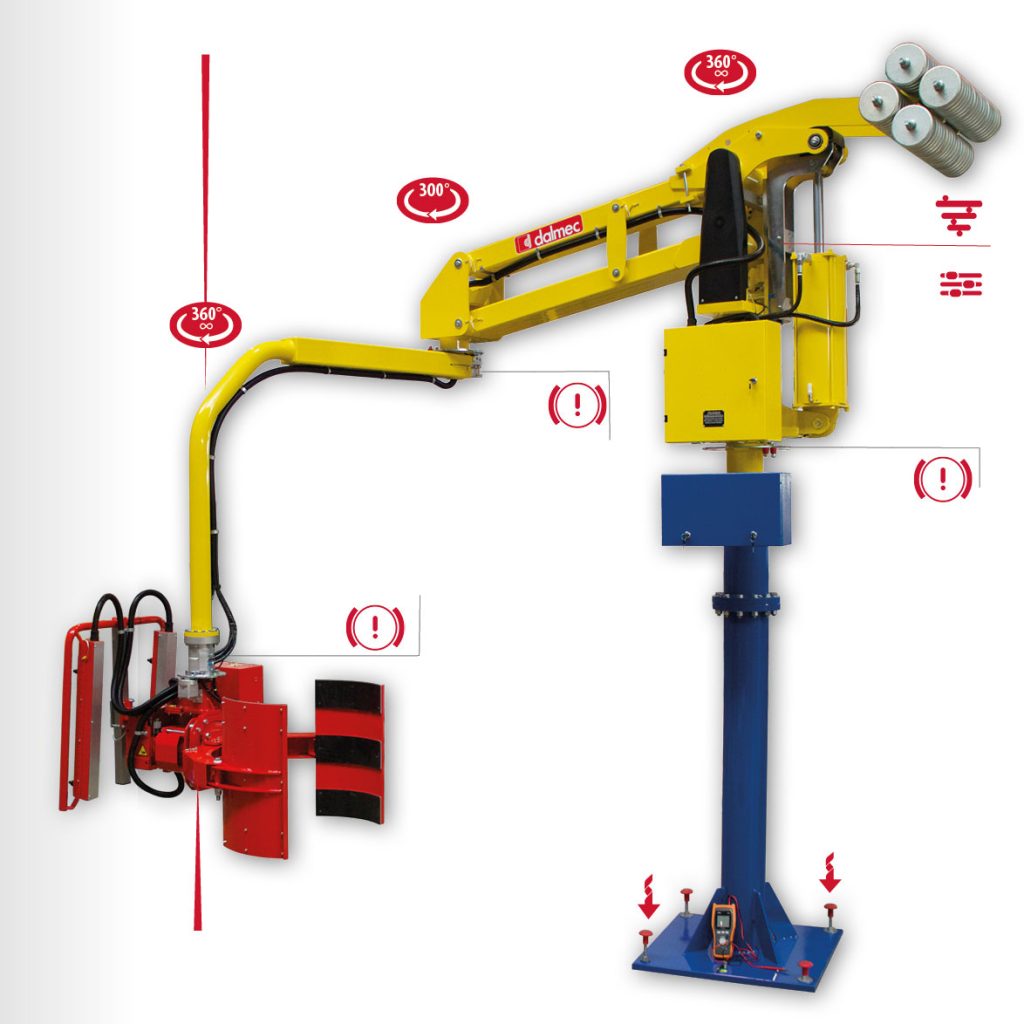

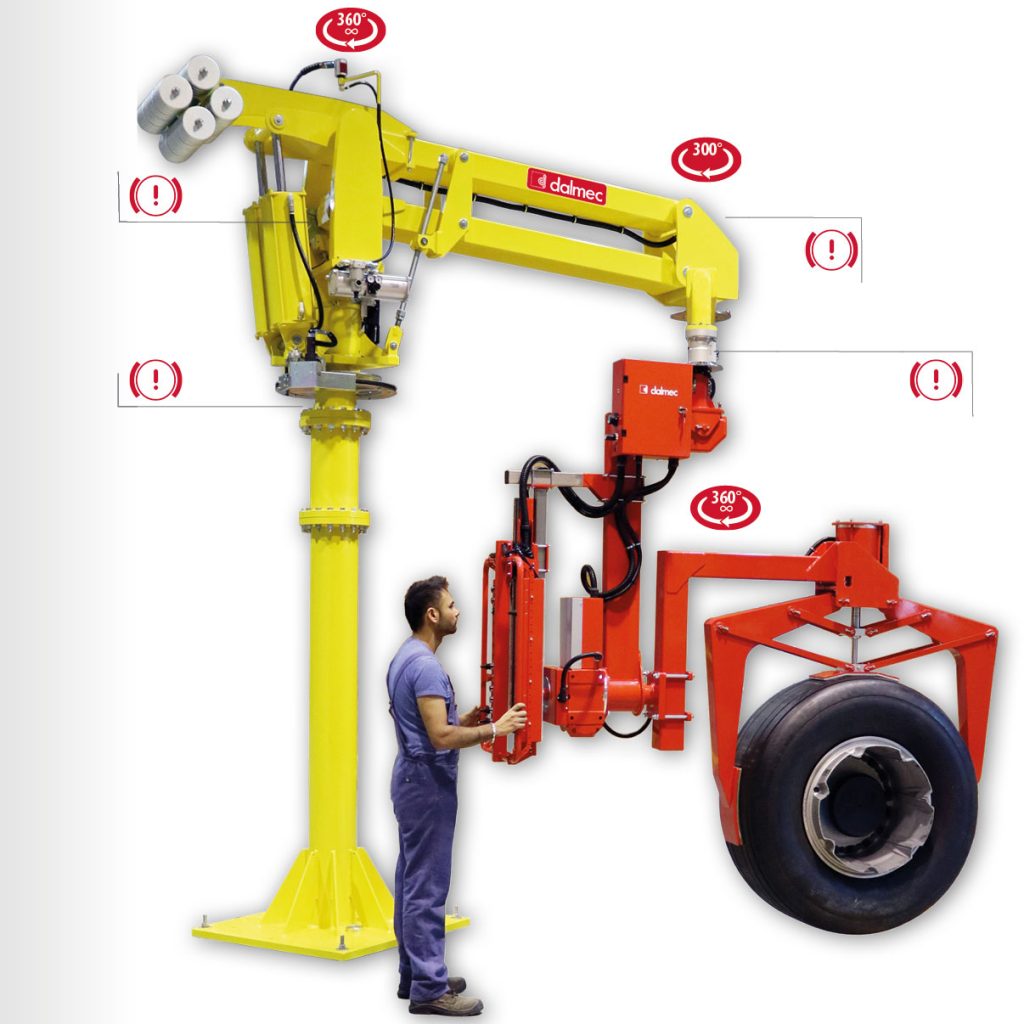

Манипуляторы с жесткой стрелой MAXIPARTNER

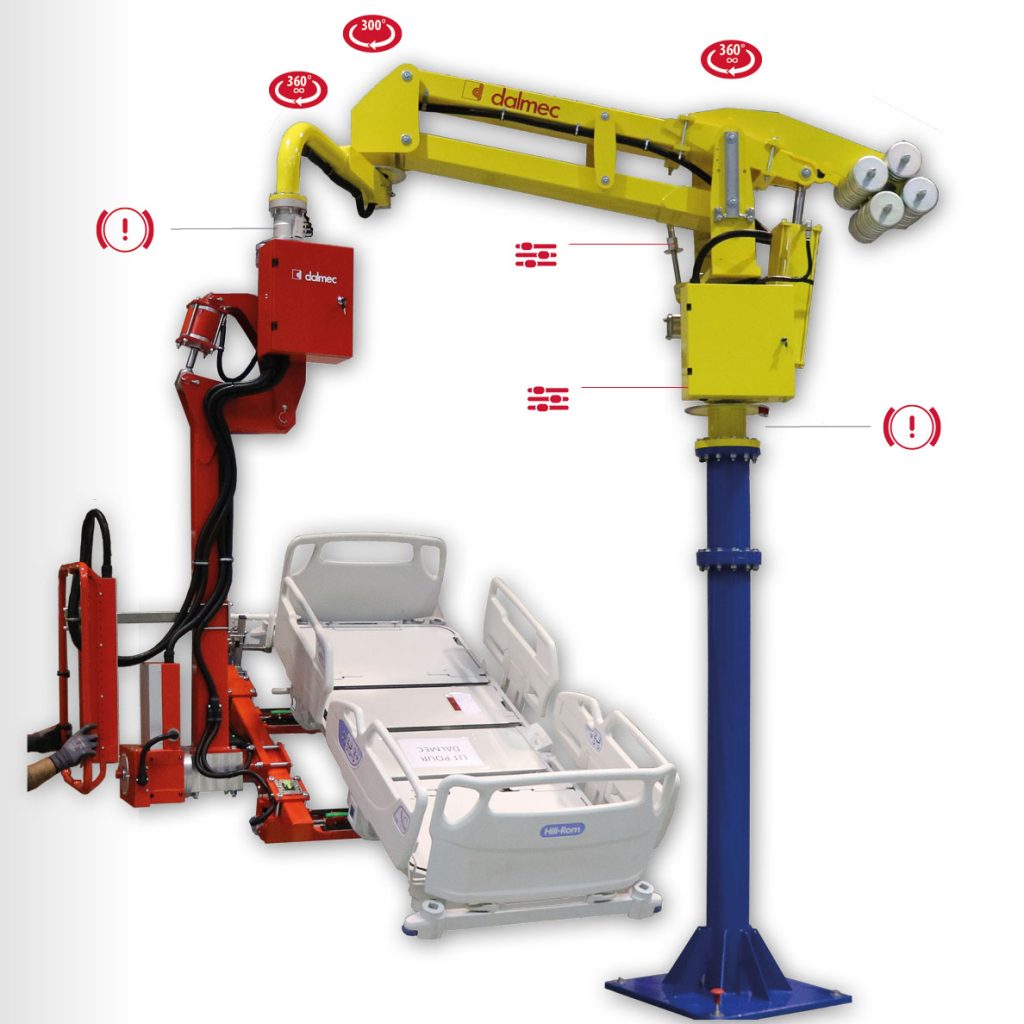

MaxiPartner - более крупная версия манипулятора Partner Equo. Манипулятор имеет большой противовес на параллелограмме, что позволяет работать с более тяжелыми грузами. Радиус действия за счет этого увеличен на 500 мм (до 4500 мм). Грузоподъемность до 900 кг.

Особенности:

• Макс. грузоподъемность: 900 кг
• Макс. радиус: 4500 мм
• Макс. амплитуда вертикальных движений скорость: 0,5 м/с
• Амплитуда вертикальных движений: 2200 мм
• Система управления: исключительно пневматический
• Питающая: cухой фильтрованный (40 микрон), без масла
• Давление питания: 0.7 ÷ 0.8 Mpa
• Температура: от +0° до +45° C
• Уровень шума: меньше 73 дБ
• Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл
• Другие характеристики:
  - 360° непрерывное вращение на колонне и оси приспособления
  - 300° вращение промежуточной оси

Версии манипулятора

На стойке
Варианты крепления:

• фиксирующее напольное основание;
• перемещаемое напольное основание под вилочный погрузчик;
• перемещаемое напольное основание под гидравлическую тележку;
• перемещаемое напольное основание для ручной транспортировки;
• передвижная каретка по напольному пути;
• передвижная подвесная каретка.

Подвесной
Крепежный фланец

Пневматический манипулятор Maxipartner подвесного фиксированного исполнения исключает возможность крепления к полу. Фланец манипулятора поставляется с отверстиями для крепления с помощью болтов к пластине на потолке. Все перемещения свободные и осуществляются при помощи минимального усилия оператора на приспособление для захвата.

Подвесной передвижной
Пневматический манипулятор поставляется на подвижной каретке для перемещения по подвесному рельсовому пути.

Рельсовый путь состоит из двух противоположных алюминиевых U-образных профилей соединенный с ребрами жесткости, в комплекте с креплением станции подачи сжатого воздуха и концевых буферов. Все соединения между частями пути осуществляются при помощи болтов.

Крепление рельсового пути к несущей конструкции осуществляется при помощи стержней и подвесок.

Принцип работы

Уравновешивание веса перемещаемого груза осуществляется при помощи пневматического цилиндра связанного с трансмиссионной системой. Управление усилием цилиндра осуществляется по двум специальным пневматическим контурам: один из них обеспечивает поддержание в сбалансированном состоянии веса механизма захвата груза и трансмиссионной системы, а второй обеспечивает постоянное сбалансирование веса груза.

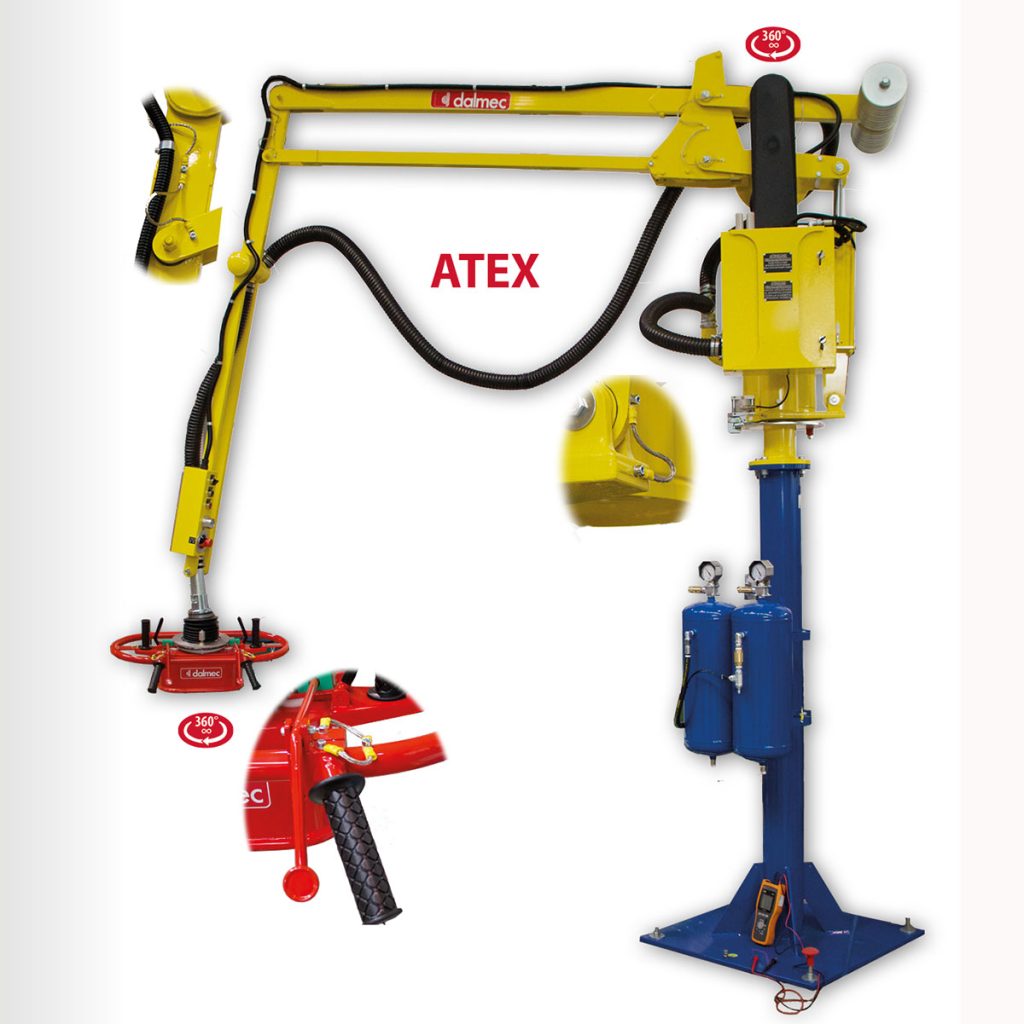

Пневматический манипулятор Partner PS, оборудованный специальными устройствами, отвечает требованиям перемещения различных видов грузов в любом направлении.

• Максимальная грузоподъемность: 250 кг
• Максимальный рабочий радиус: 2500 мм.
• Максимальная вертикальная скорость подъема: 0,5 метра/секунду
• Вертикальный подъем: 1900 мм
• Система управления: исключительно пневматическая
• Подача: фильтрованный сжатый воздух (40 мкм), без смазки
• Рабочее давление: 0,7÷0,8 МПа
• Рабочая температура: от +0° до +45°C
• Уровень шума:
• Расход: от 30 нл ÷ 150 нл за рабочий цикл
• Вращение: – постоянные 360° на оси колонны и инструмента – 300° на промежуточной оси

Пневматический манипулятор Partner EQUO, оборудованный специальными устройствами, отвечает требованиям перемещения различных видов грузов со смещенной осью.

• Максимальная грузоподъемность: 550 кг
• Максимальный рабочий радиус: 4000 мм.
• Вертикальный подъем: 2450 мм
• Рабочее давление: 0,7 ÷
• 0,8 МПа
• Система управления: исключительно пневматическая
• Подача: фильтрованный сжатый воздух (40 мкм), без смазки
• Уровень шума:
• Максимальная скорость вертикального подъема: 0,5 метра/секунду
• Рабочая температура: от +0° до +45°C
• Расход: от 50 нл ÷ 200 нл за рабочий цикл
• Вращение: – постоянные 360° на оси колонны и инструмента – 300° на промежуточной оси

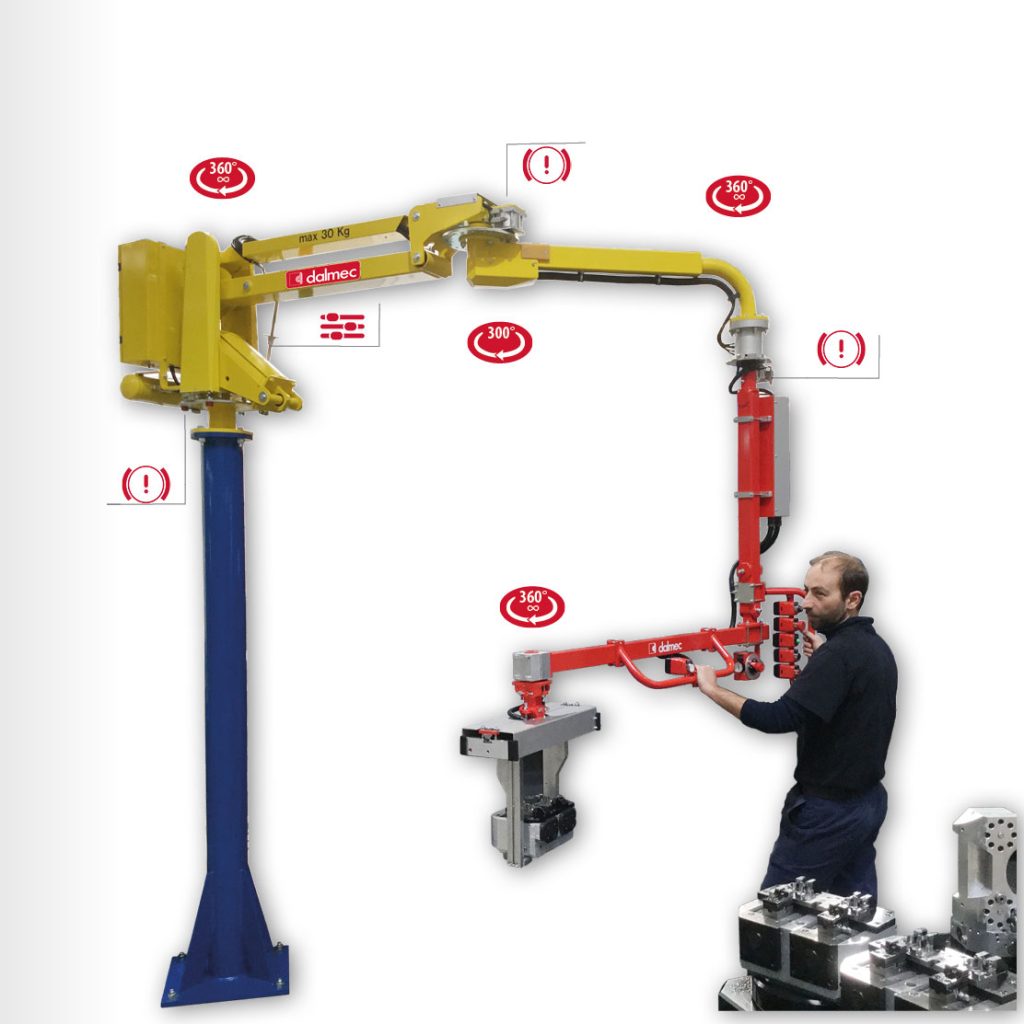

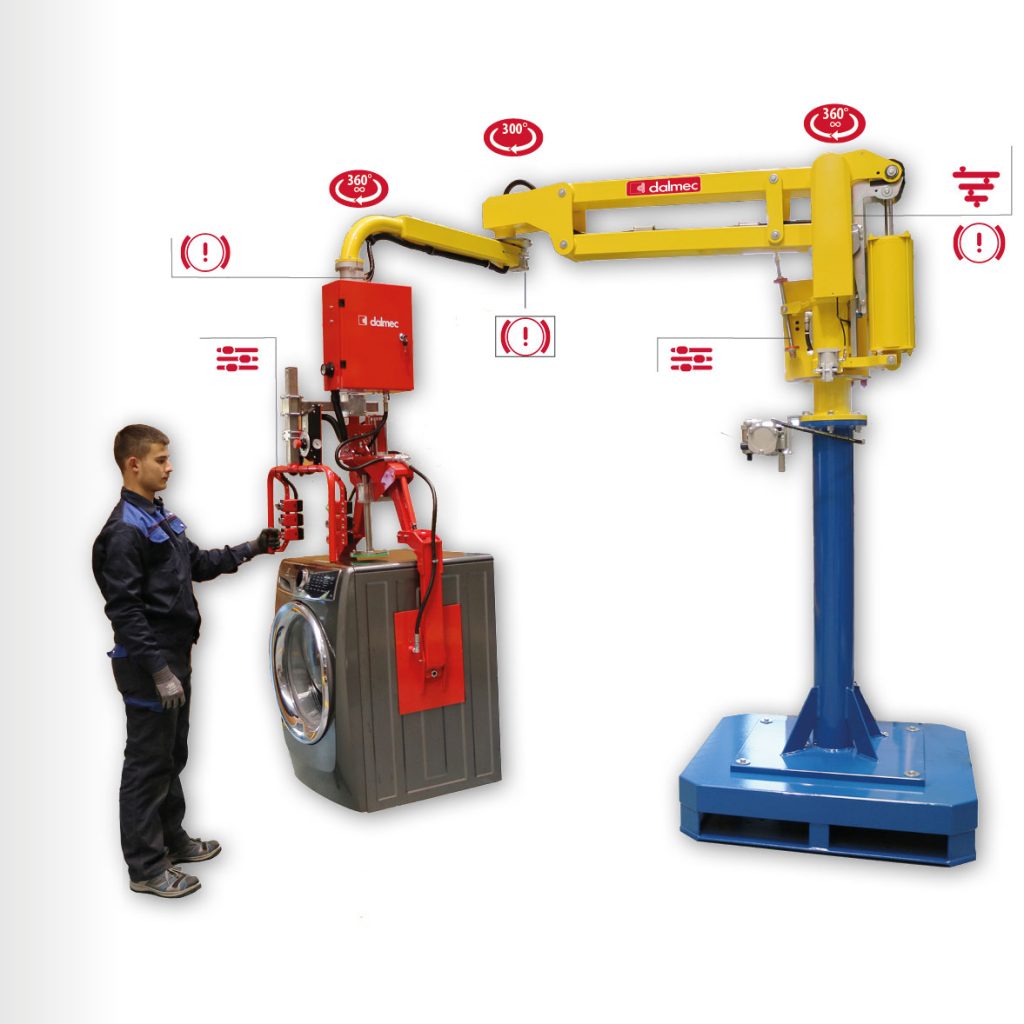

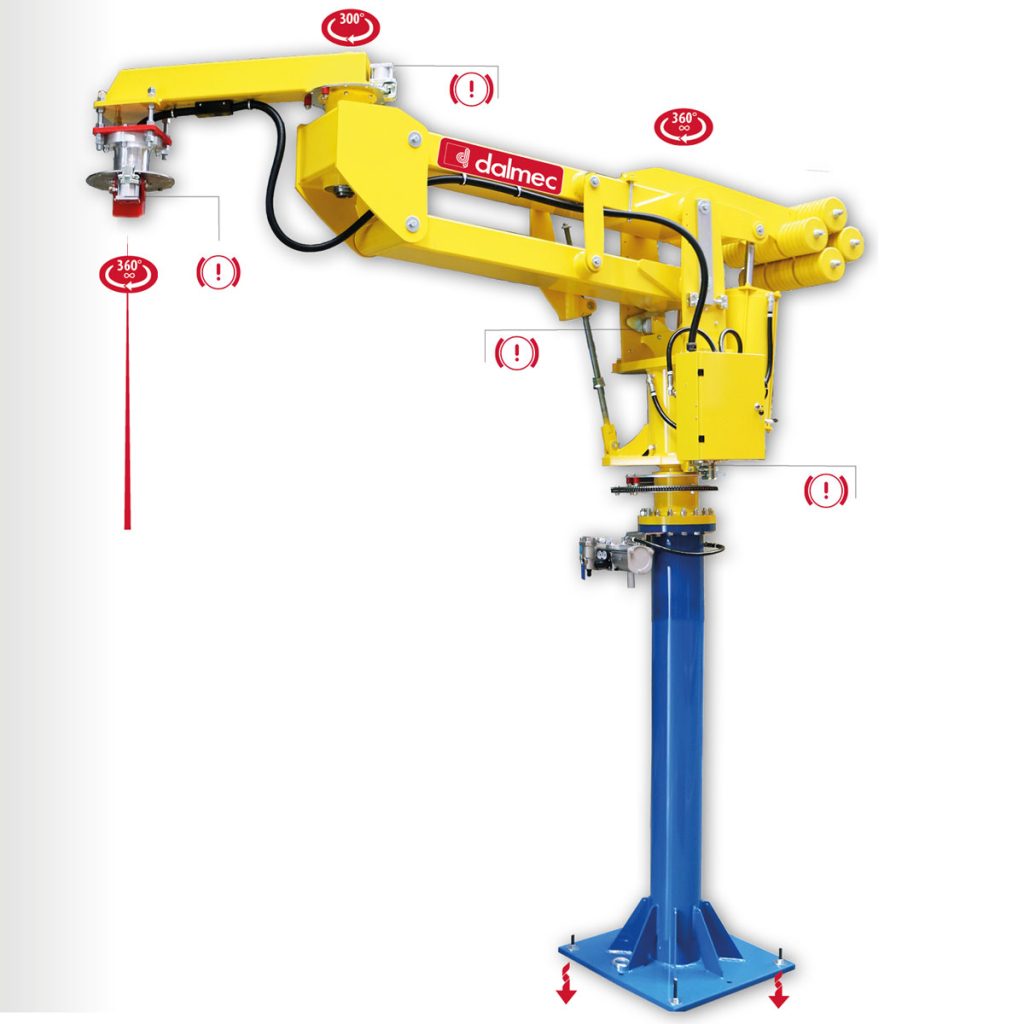

Манипуляторы с жесткой стрелой Partner EQUO

Partner EQUO – это качественный и крепкий манипулятор, увлекательное устройство которого позволяет ему достичь повышенной маневренности. Такая рука-манипулятор наиболее эффективна для перемещения груза с осевой нагрузкой в разных направлениях. Она также удобна для ручного перемещения при отсутствии какой-либо продукции.

Partner EQUO дает возможность оператору выполнять операции с высокой скоростью и точностью, соблюдая при этом технику безопасности и не прилагая больших усилий.
