Компактних розмірів та досить добре обладнаний для легкості в керуванні та жорсткості, пневматичний маніпулятор Micropartner забезпечений спеціальними пристроями.

• Максимальна вантажопідйомність: 125 кг
• Максимальний робочий радіус: 2800 мм
• Вертикальний підйом: 2450 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму: Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 50 нл ÷ 100 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

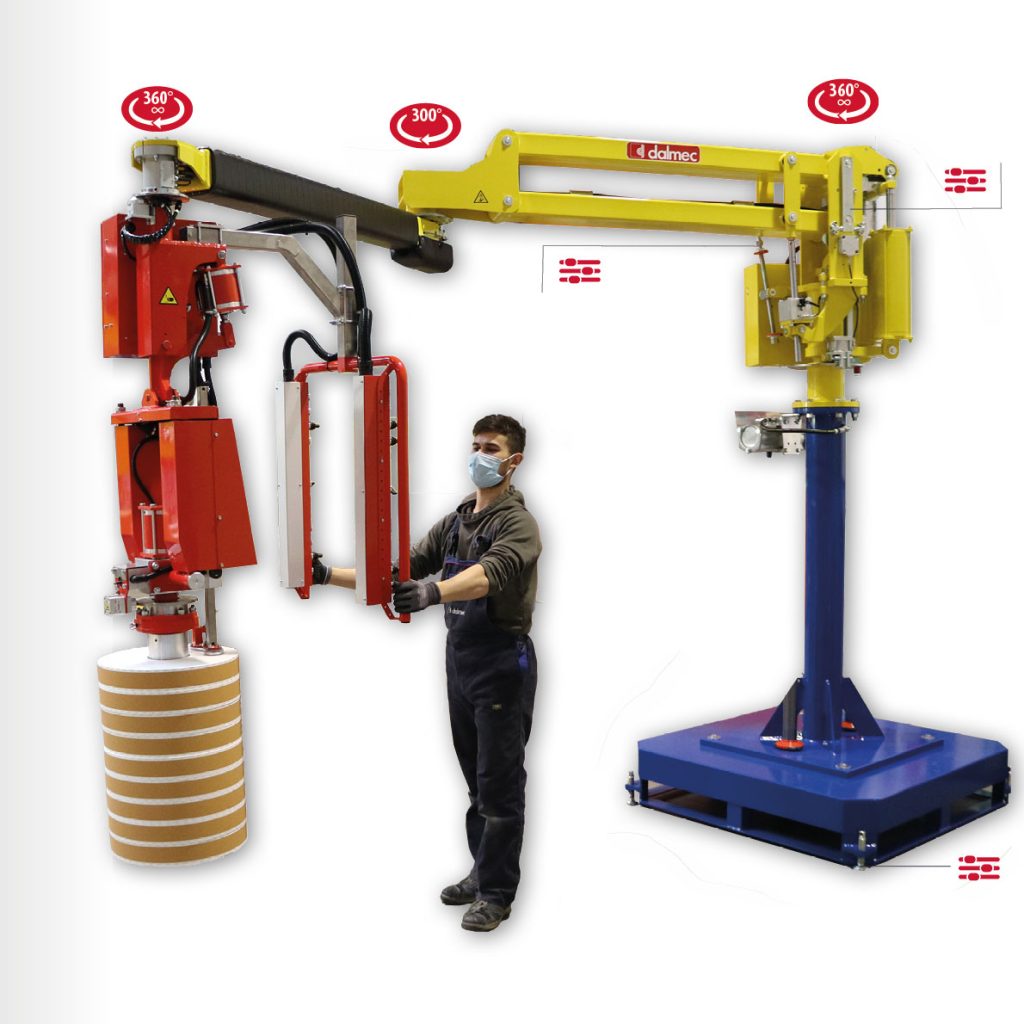

 МАНІПУЛЯТОР-МІКРОПАРТНЕР З АРТИКУЛЬОВАНИМИ КРІЛЬЦЯМИ

Завдяки зменшеним розмірам, MICROPARTNER MI — це підйомний пристрій, особливо простий у використанні, призначений для переміщення в невагомому стані середньо-легких, центральних та зміщених вантажів у будь-якому напрямку. Оснащений спеціальними захоплювальними інструментами, він дозволяє оператору працювати швидко, точно та без зусиль, у відмінних ергономічних та безпечних умовах.

Версії маніпулятора

На стійці
Варіанти кріплення:

• фіксуюча підлогова основа;
• підлогова основа під вилковий навантажувач;
• переміщувана підлогова основа під гідравлічний візок;
• підлогова основа для ручного транспортування;
• пересувна каретка підлоговим шляхом;
• пересувна підвісна каретка

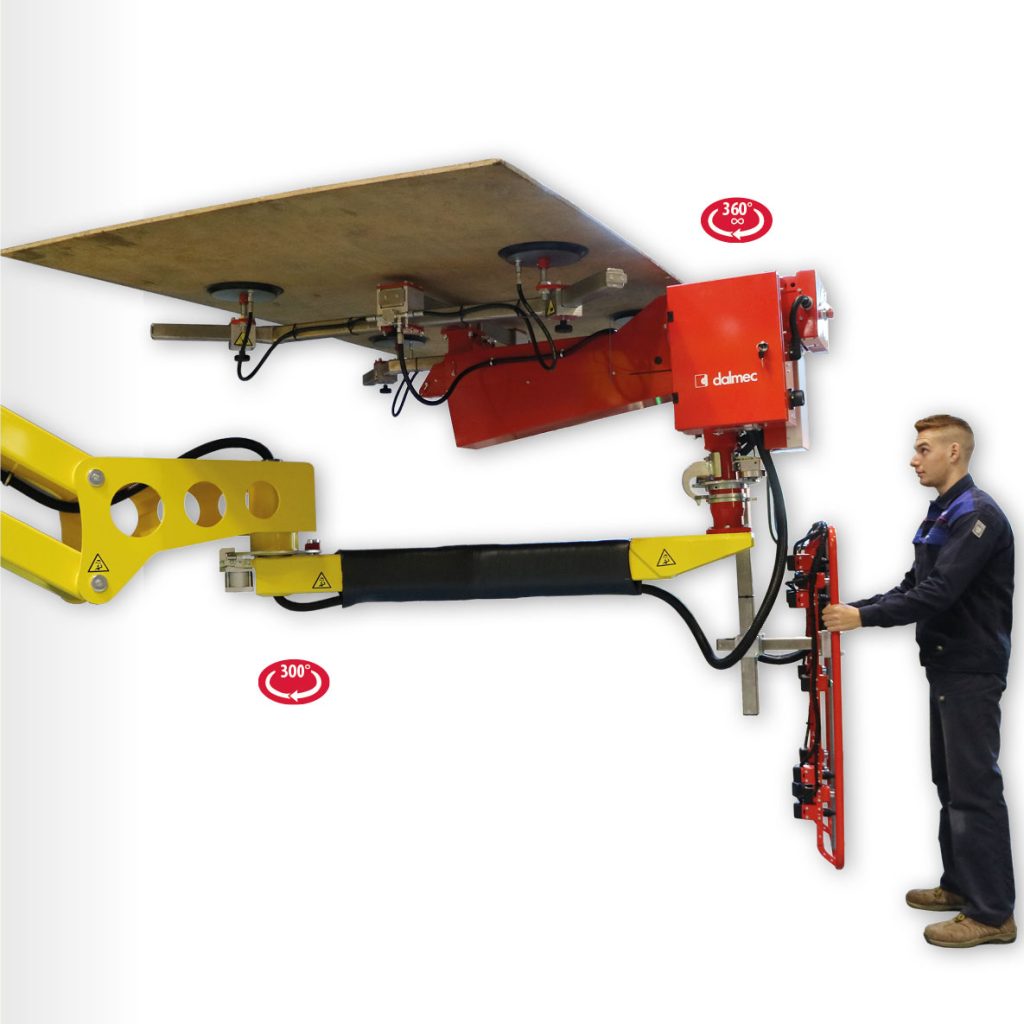

Підвісний

Кріпильний фланець.

Пневматичний маніпулятор Micropartner підвісного фіксованого виконання унеможливлює кріплення до підлоги. Фланець маніпулятора поставляється з отворами для кріплення за допомогою болтів до пластини на стелі. Всі переміщення вільні та здійснюються за допомогою мінімального зусилля оператора на пристрій для захоплення.

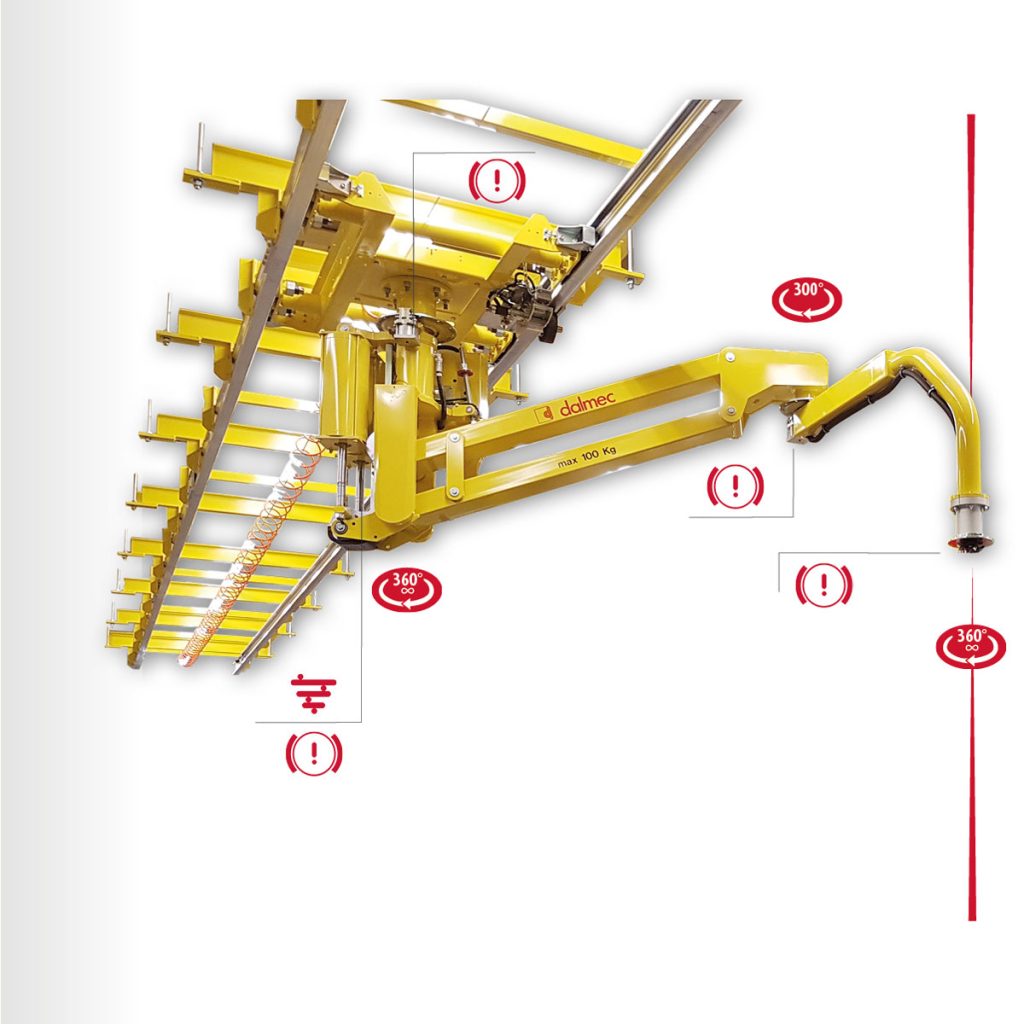

Підвісний пересувний
Кріплення
Пневматичний маніпулятор поставляється на рухомій каретці для переміщення по підвісній колії.

Рейковий шлях
Рейковий шлях складається з двох протилежних алюмінієвих U-подібних профілів, з'єднаний з ребрами жорсткості, в комплекті з кріпленням станції подачі стисненого повітря і кінцевих буферів. Усі з'єднання між частинами колії здійснюються за допомогою болтів.

Кріплення рейкового шляху до несучої конструкції здійснюється за допомогою стрижнів та підвісок.

Особливості

• Максимальна вантажопідйомність: 1500 кг
• Максимальний робочий радіус: 5000 мм
• Вертикальний підйом: 3050 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Рівень шуму:
• Витрата: від 100 нл ÷ 600 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

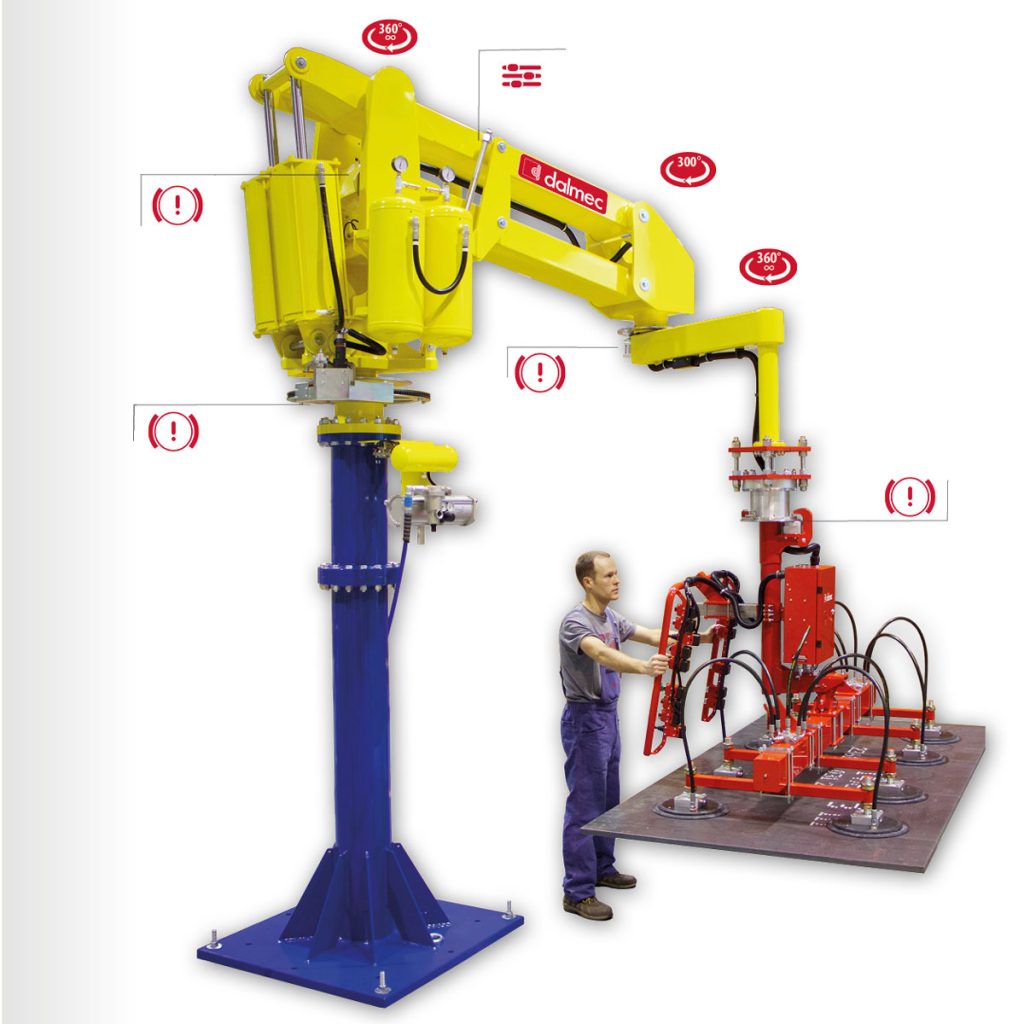

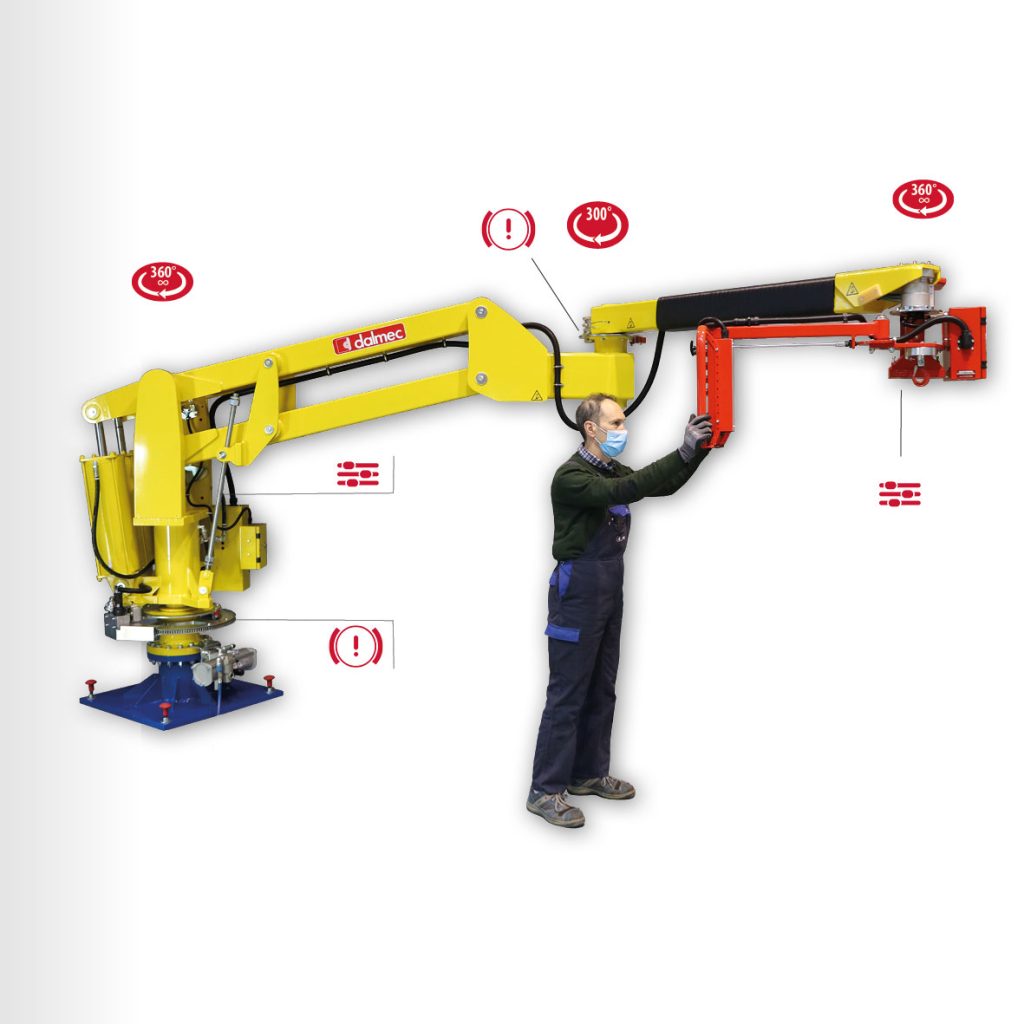

  МАНІПУЛЯТОР З АРТИКУЛЬОВАНИМИ КРІПЛЕННЯМИ MEGAPARTNER MG

  Пневматичний маніпулятор MEGAPARTNER MG з шарнірними важелями, оснащений спеціальними захоплювальними інструментами, підходить для обробки важких (максимум 1500 кг) та зміщених вантажів у будь-якому напрямку, дозволяючи оператору працювати з мінімальними зусиллями в хороших ергономічних та безпечних умовах.

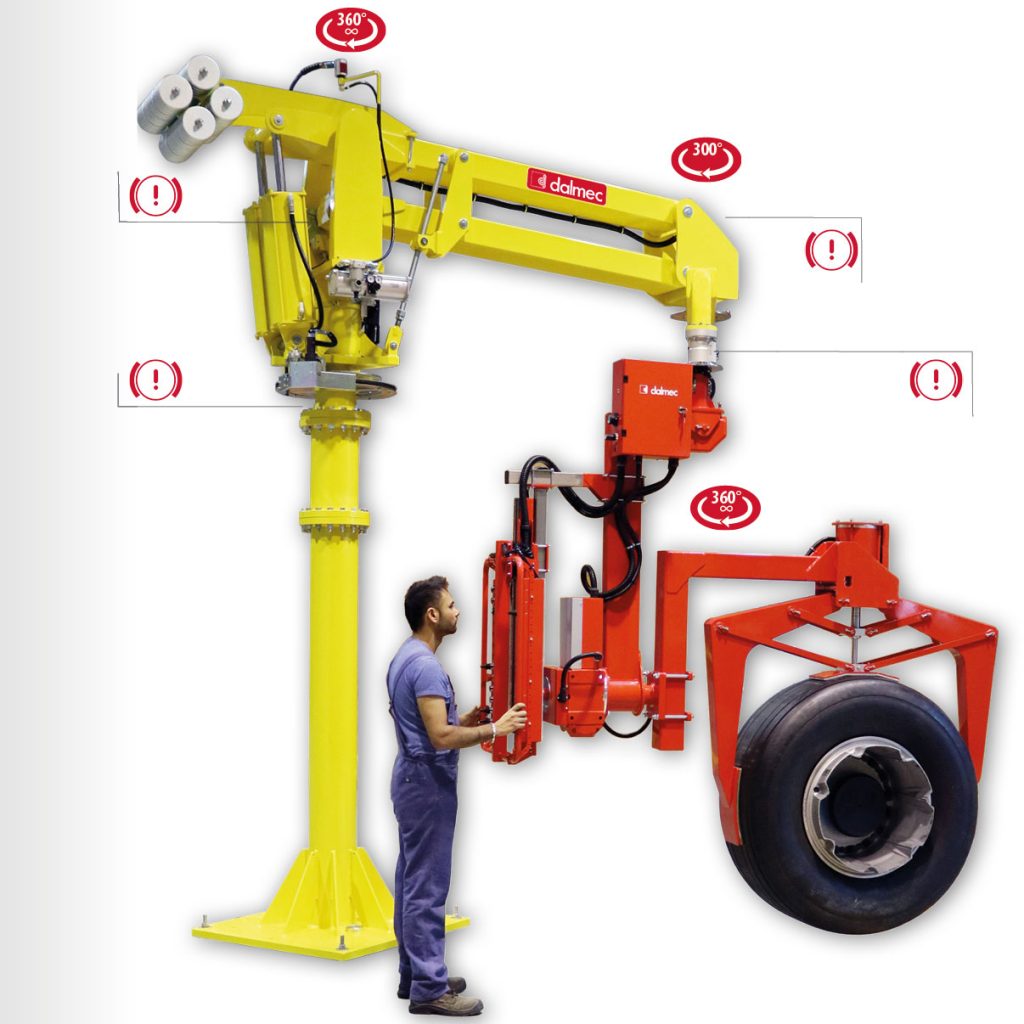

Пневматичний маніпулятор Maxipartner розроблений та передбачений для важких переміщень та відповідає вимогам до переміщення різного типу вантажів зі зміщеною віссю.

Особливості

• Максимальна вантажопідйомність: 900 кг
• Максимальний робочий радіус: 4500 мм
• Вертикальний підйом: 2200 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтрований стиснений повітря (40 мкм), без змащення
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0 ° до +45 ° C
• Рівень шуму:
• Витрата: від 100 нл ÷ 400 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

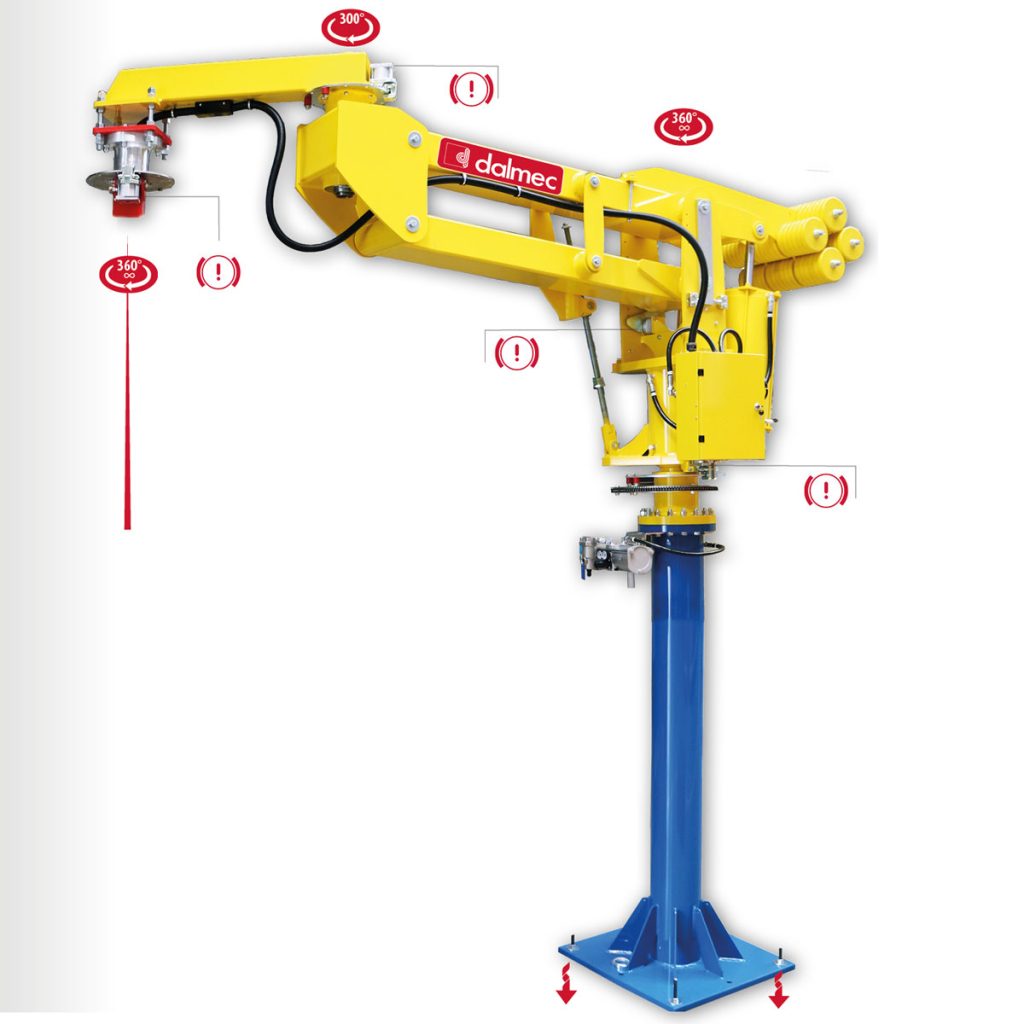

МАНІПУЛЯТОР З АРТИКУЛЬОВАНИМИ КРІПЛЕННЯМИ MAXIPARTNER EQUO ME

Пневматичний маніпулятор MAXIPARTNER EQUO ME з шарнірними важелями, оснащеними спеціальними захоплювальними інструментами, підходить для обробки важких (макс. 900 кг) та зміщених вантажів у будь-якому напрямку, що дозволяє оператору працювати з мінімальними зусиллями в хороших ергономічних та безпечних умовах.
Його тонка та міцна конструкція усуває ефект «дрейфу».

Версії маніпулятора

На стійці
Варіанти кріплення:

• фіксуюча підлогова основа;
• підлогова основа під вилковий навантажувач;
• переміщувана підлогова основа під гідравлічний візок;
• підлогова основа для ручного транспортування;
• пересувна каретка підлоговим шляхом;
• пересувна підвісна каретка

Підвісний
Кріпильний фланець

Пневматичний маніпулятор Micropartner підвісного фіксованого виконання унеможливлює кріплення до підлоги. Фланець маніпулятора поставляється з отворами для кріплення за допомогою болтів до пластини на стелі. Всі переміщення вільні та здійснюються за допомогою мінімального зусилля оператора на пристрій для захоплення.

Підвісний пересувний
Кріплення
Пневматичний маніпулятор поставляється на рухомій каретці для переміщення по підвісній колії.

Рейковий шлях
Рейковий шлях складається з двох протилежних алюмінієвих U-подібних профілів, з'єднаний з ребрами жорсткості, в комплекті з кріпленням станції подачі стисненого повітря і кінцевих буферів. Усі з'єднання між частинами колії здійснюються за допомогою болтів.

Кріплення рейкового шляху до несучої конструкції здійснюється за допомогою стрижнів та підвісок.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних важелів забезпечує балансування прикладеного вантажу. Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший завжди підтримує баланс системи вантажів; другий забезпечує постійне утримання балансу навантаження.
Оператор може змінювати рівень навантаження, просто використовуючи пневматичний важіль керування.

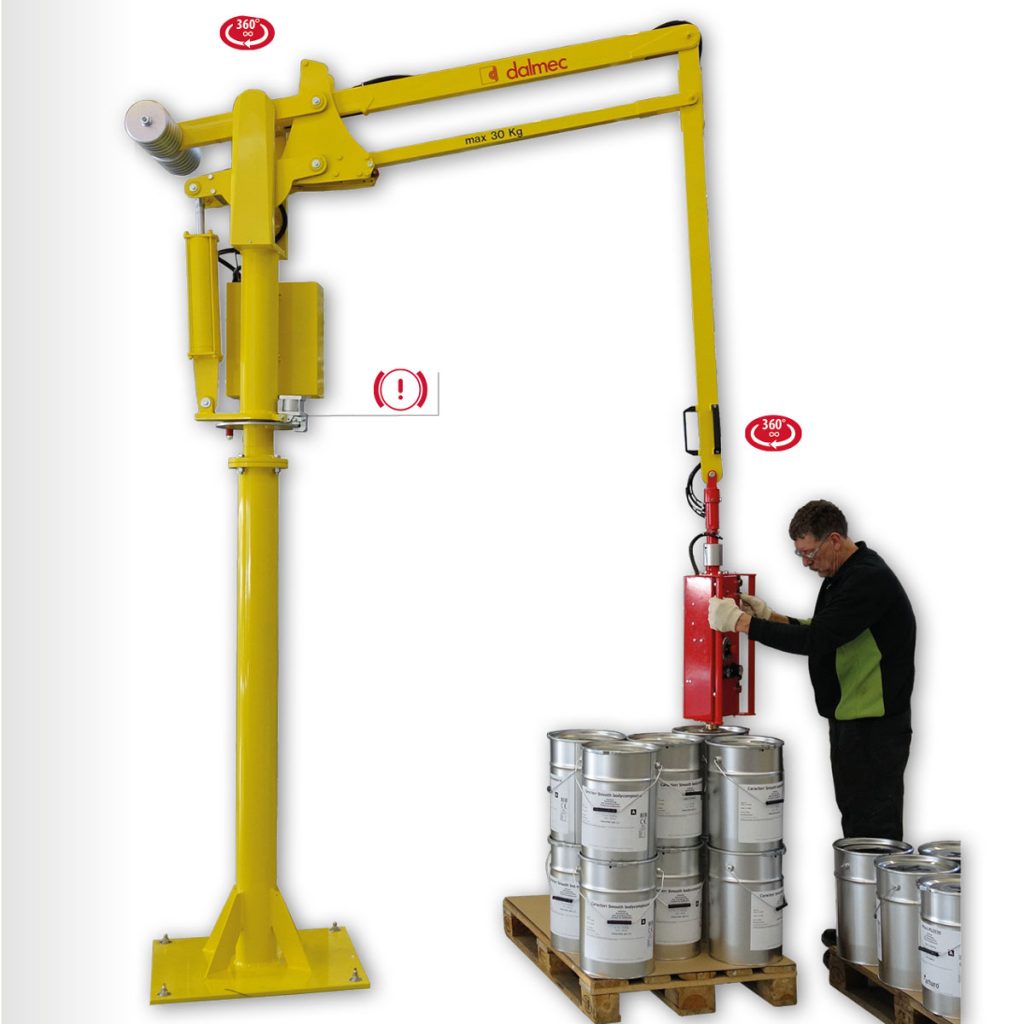

Пневматичний маніпулятор Partner PS, обладнаний спеціальними пристроями, відповідає вимогам переміщення різного виду вантажів у будь-якому напрямку.

Особливості

• Максимальна вантажопідйомність: 250 кг
• Максимальний робочий радіус: 2500 мм
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Вертикальний підйом: 1900 мм
• Система керування: виключно пневматична
• Подача: фільтрований стиснений повітря (40 мкм), без змащення
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Робоча температура: від +0 ° до +45 ° C
• Рівень шуму:
• Витрата: від 30 нл ÷ 150 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

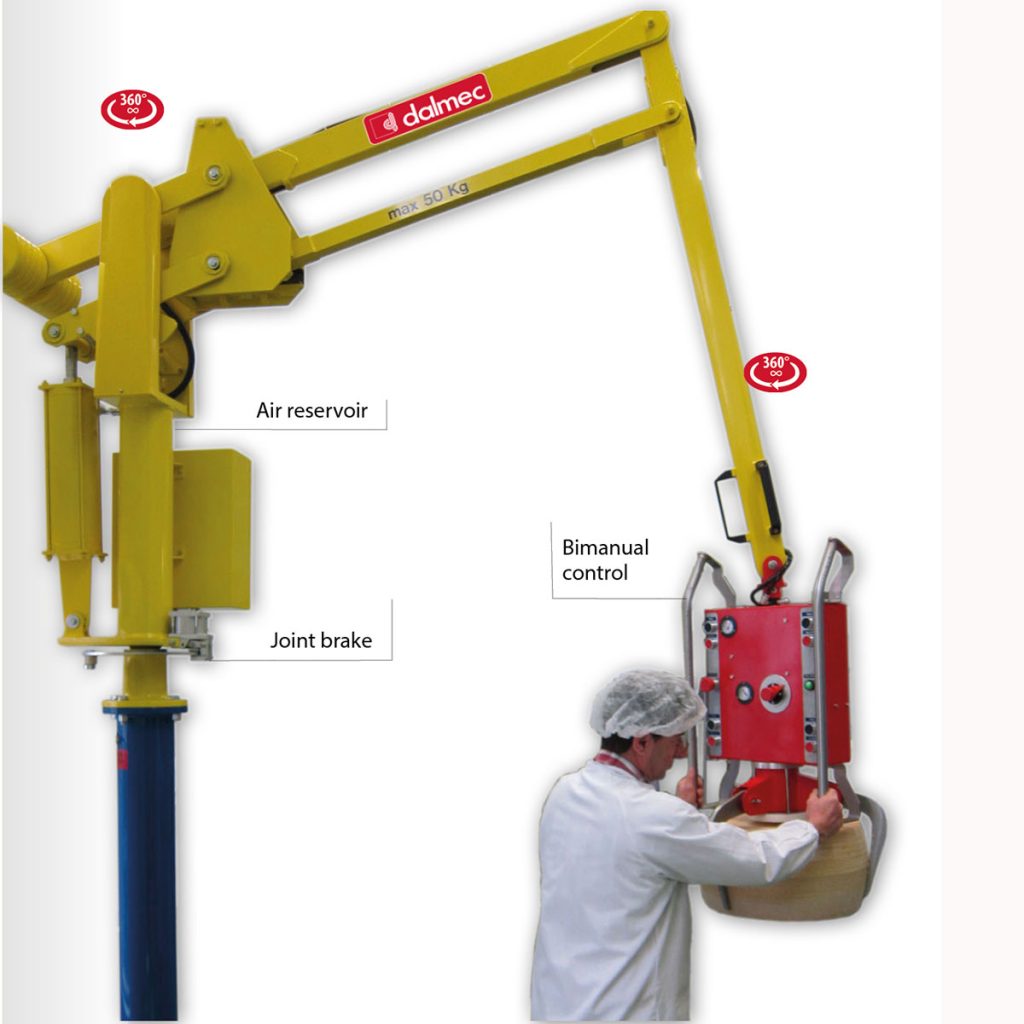

Пневматичний маніпулятор Partner EQUO, обладнаний спеціальними пристроями, відповідає вимогам переміщення різного виду вантажів зі зміщеною віссю.

• Максимальна вантажопідйомність: 550 кг
• Максимальний робочий радіус: 4000 мм
• Вертикальний підйом: 2450 мм
• Робочий тиск: 0,7 ÷
• 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтрований стиснений повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна швидкість вертикального підйому: 0,5 метра/секунду
• Робоча температура: від +0 ° до +45 ° C
• Витрата: від 50 нл ÷ 200 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту – 300° на проміжній осі

Маніпулятори із жорсткою стрілою Partner EQUO

Partner EQUO – це якісний та міцний маніпулятор, захоплюючий пристрій якого дозволяє йому досягти підвищеної маневреності. Така рука-маніпулятор найбільш ефективна для переміщення вантажу з осьовим навантаженням у різних напрямках. Вона також зручна для ручного переміщення за відсутності будь-якої продукції.

Partner EQUO дає можливість оператору виконувати операції з високою швидкістю та точністю, дотримуючись при цьому техніки безпеки і не докладаючи великих зусиль.
