Тросовый манипулятор Posifil для мешков, коробок, бочек.

• Характеристики
• Максимальная грузоподъемность: 50 кг
• Максимальный рабочий радиус: 5000 мм
• Вертикальный подъем: 1800 мм
• Рабочее давление: 0,7 ÷ 0,8 МПа
• Система управления: пневматическая и электрическая
• Подача: очищенный сжатый воздух (40 мкм), без смазки
• Уровень шума: <76 дБ
• Максимальная скорость вертикального подъема: 0,5 м/с
• Рабочая температура: от +0° до +45° C
• Расход: от 20 нл ÷ 100 нл за рабочий цикл
• Вращение: – постоянное 360° по оси колонны и инструмента – 300° по промежуточной оси

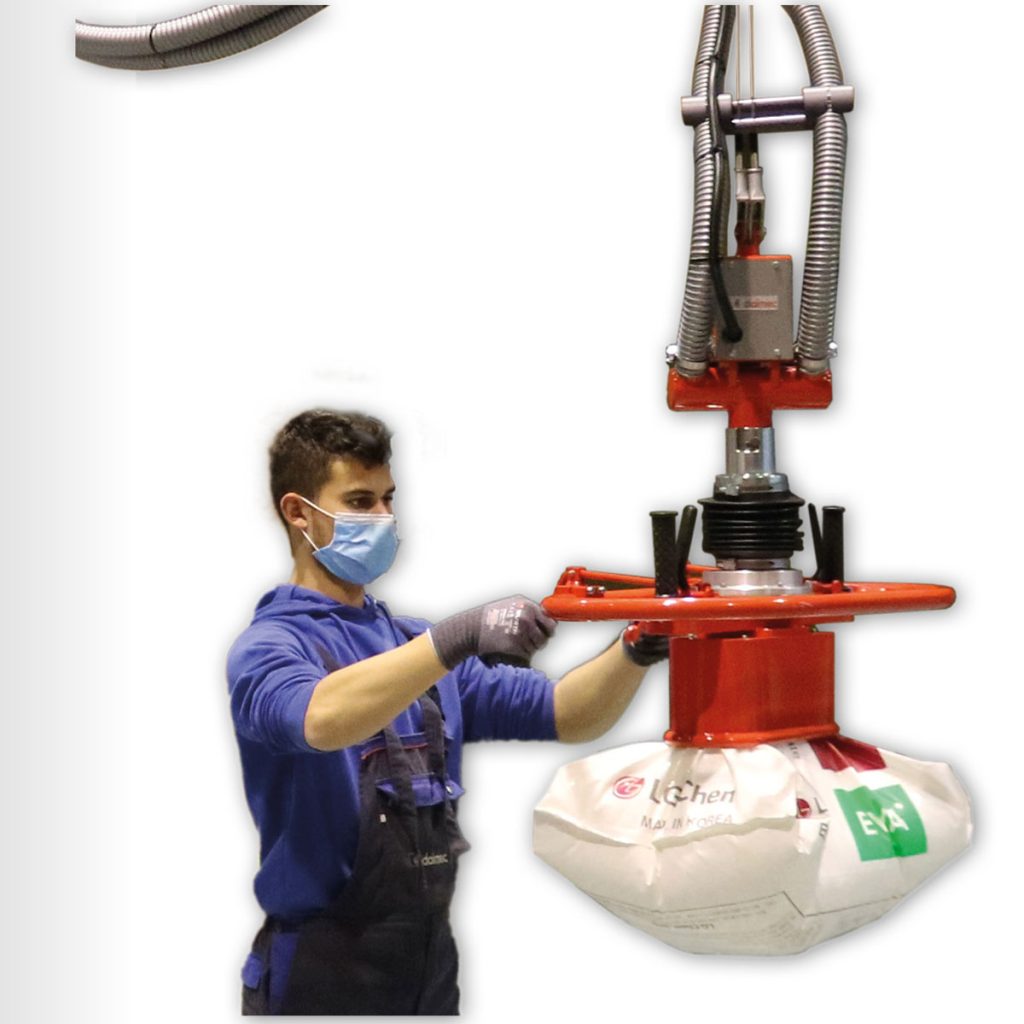

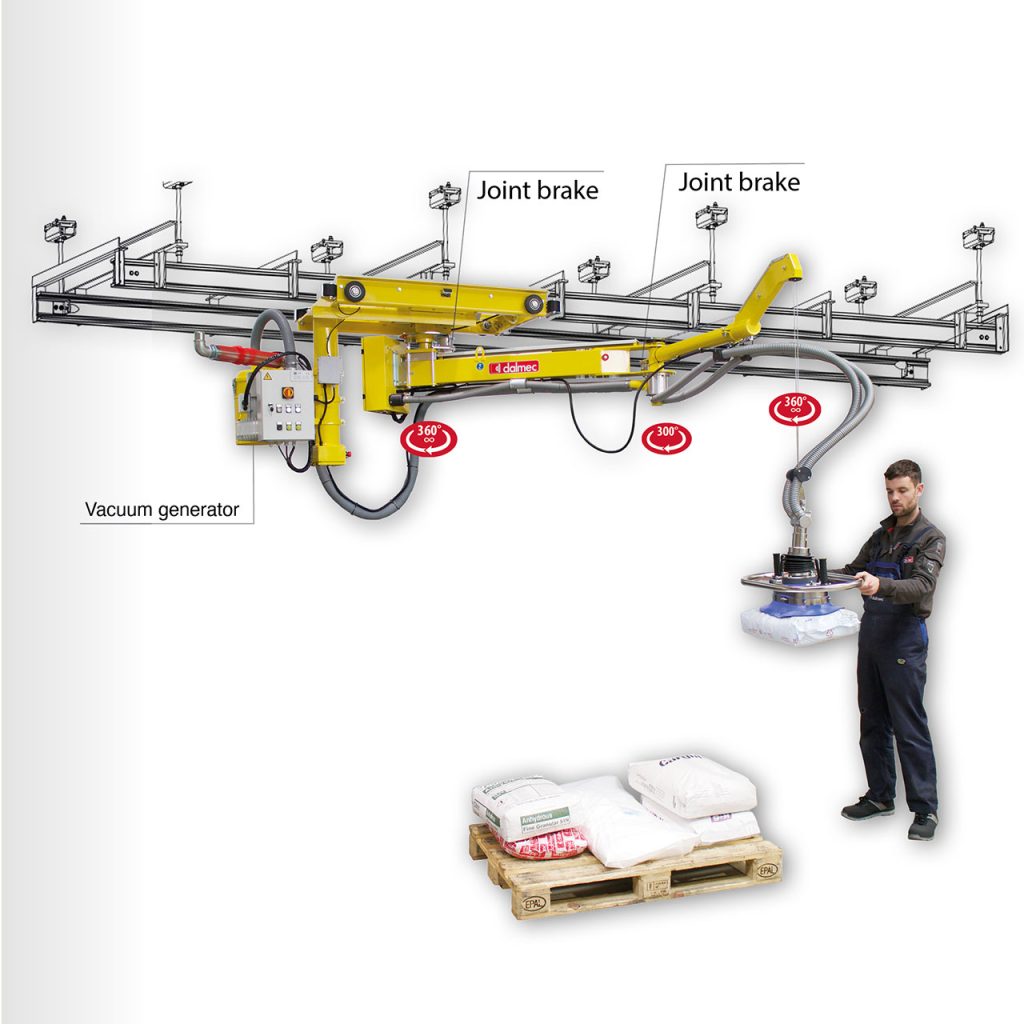

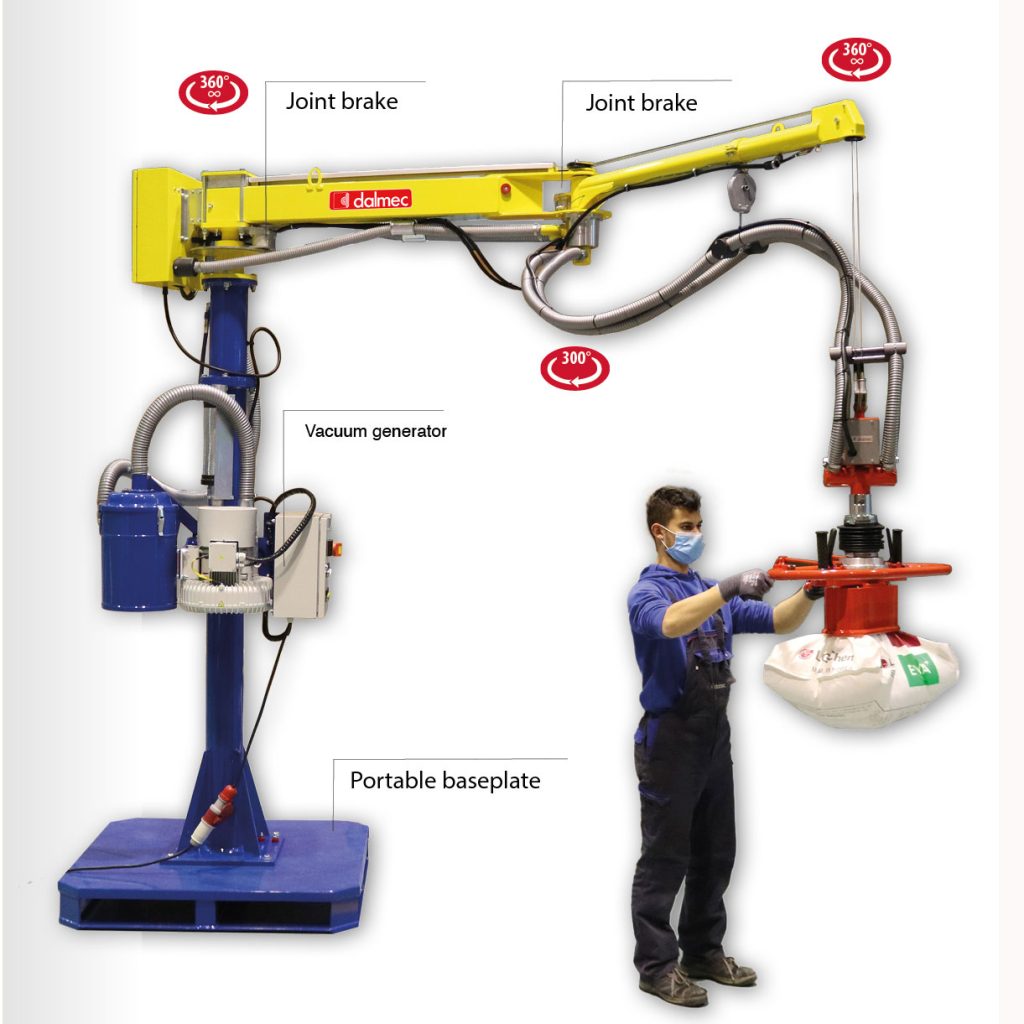

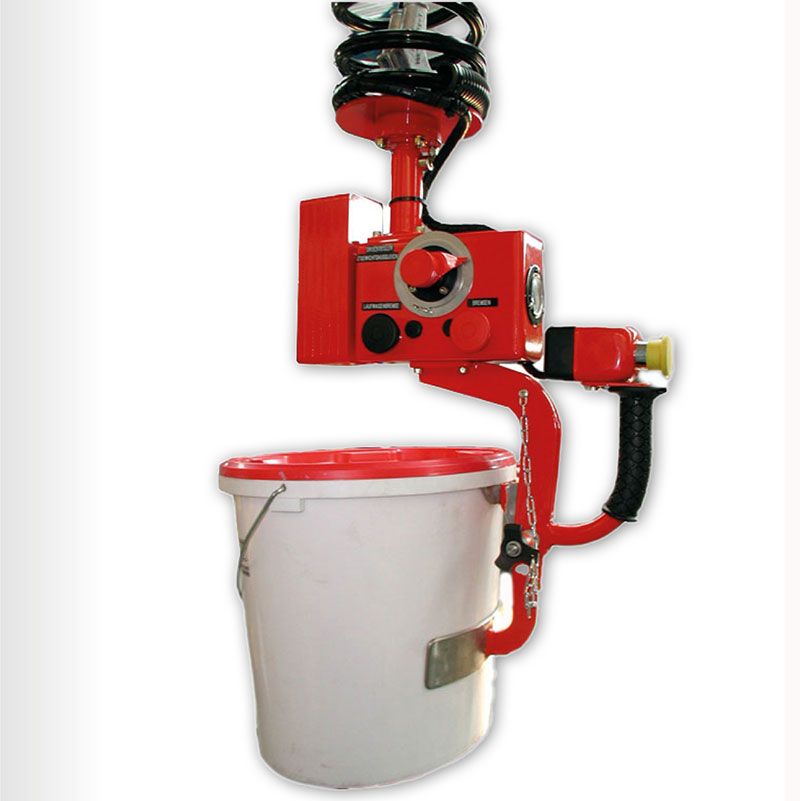

Манипулятор POSIFIL, оснащенный электротурбинным вакуумным насосом, позволяет обрабатывать бумажные и пластиковые пакеты, картонные коробки, тюки с резиной, бочки и т. д., используя стандартные или изготовленные на заказ присоски в зависимости от области применения.

Эта новая система вакуумной интеграции Posifil обеспечивает исключительные эргономические преимущества при работе с пакетами в условиях низких потолков, позволяя оператору свободно использовать манипулятор в доступном рабочем пространстве.

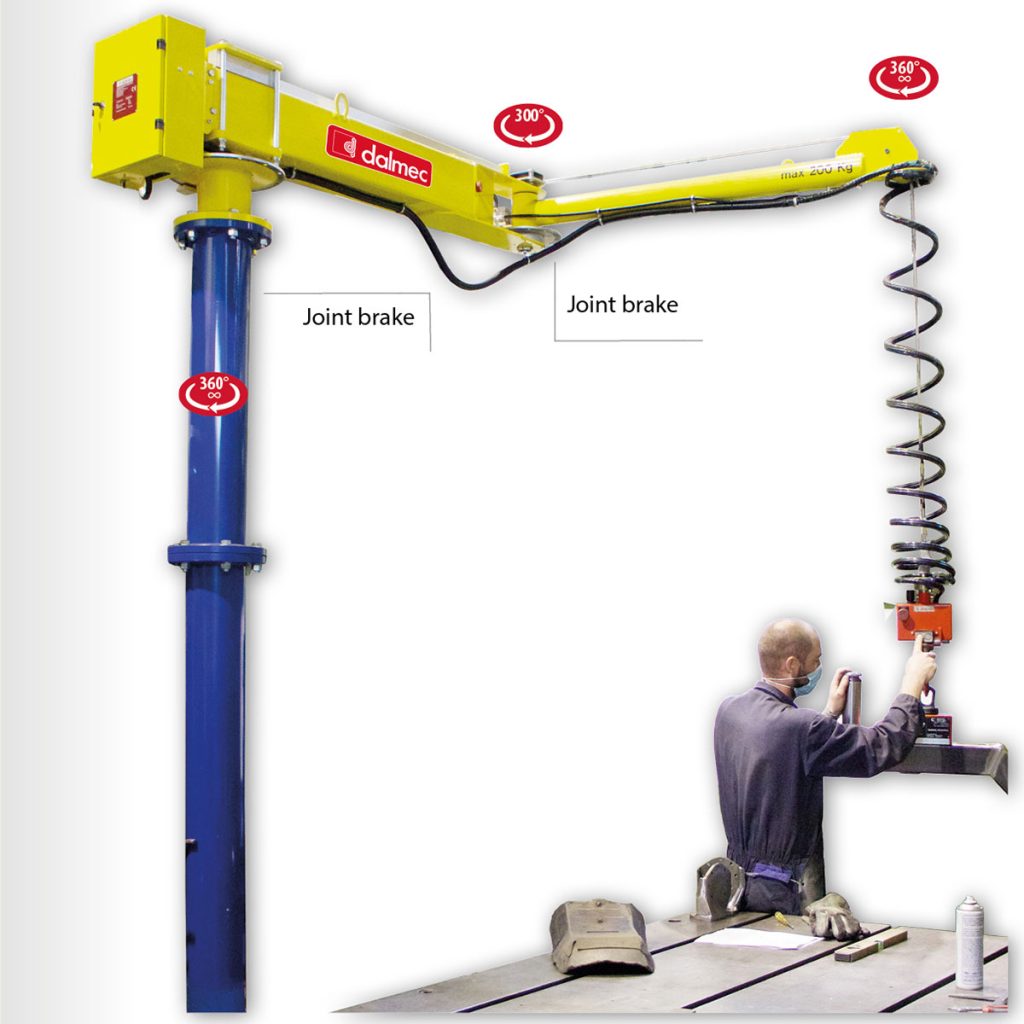

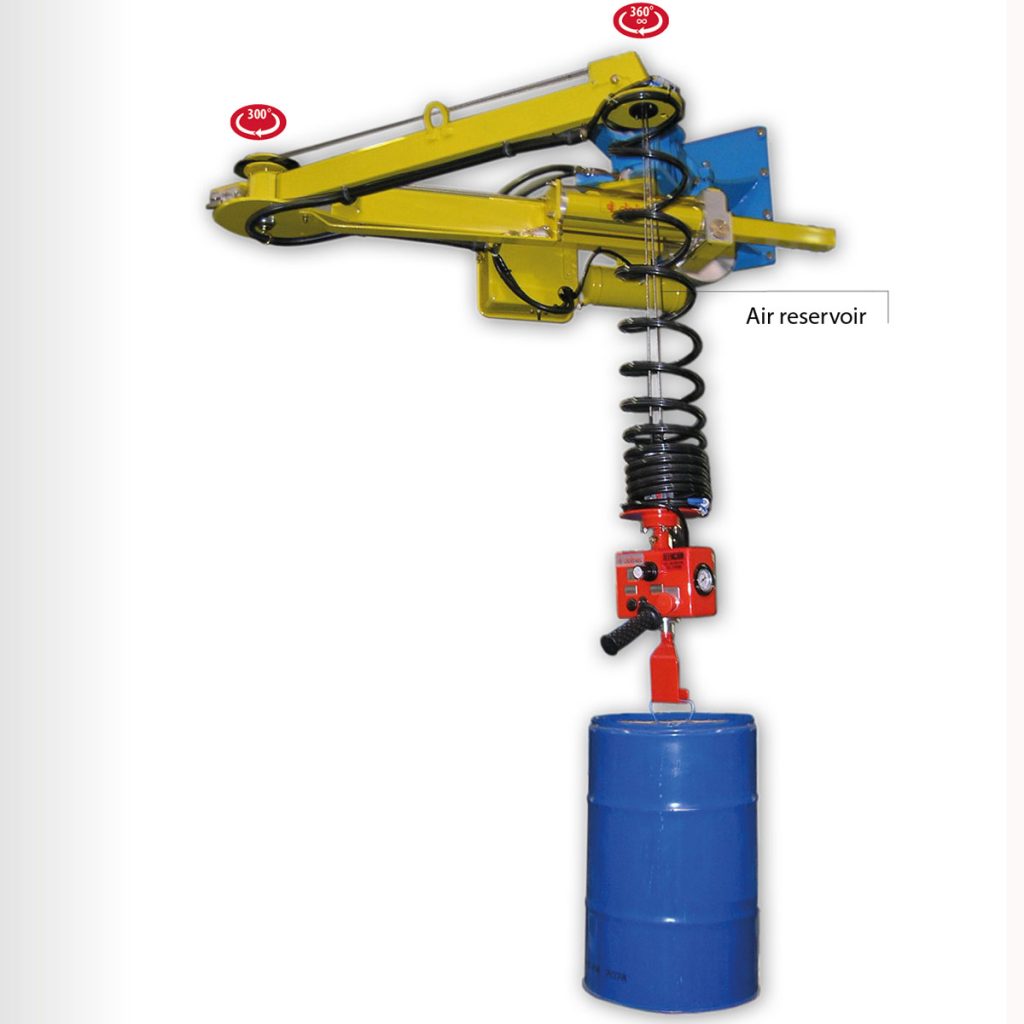

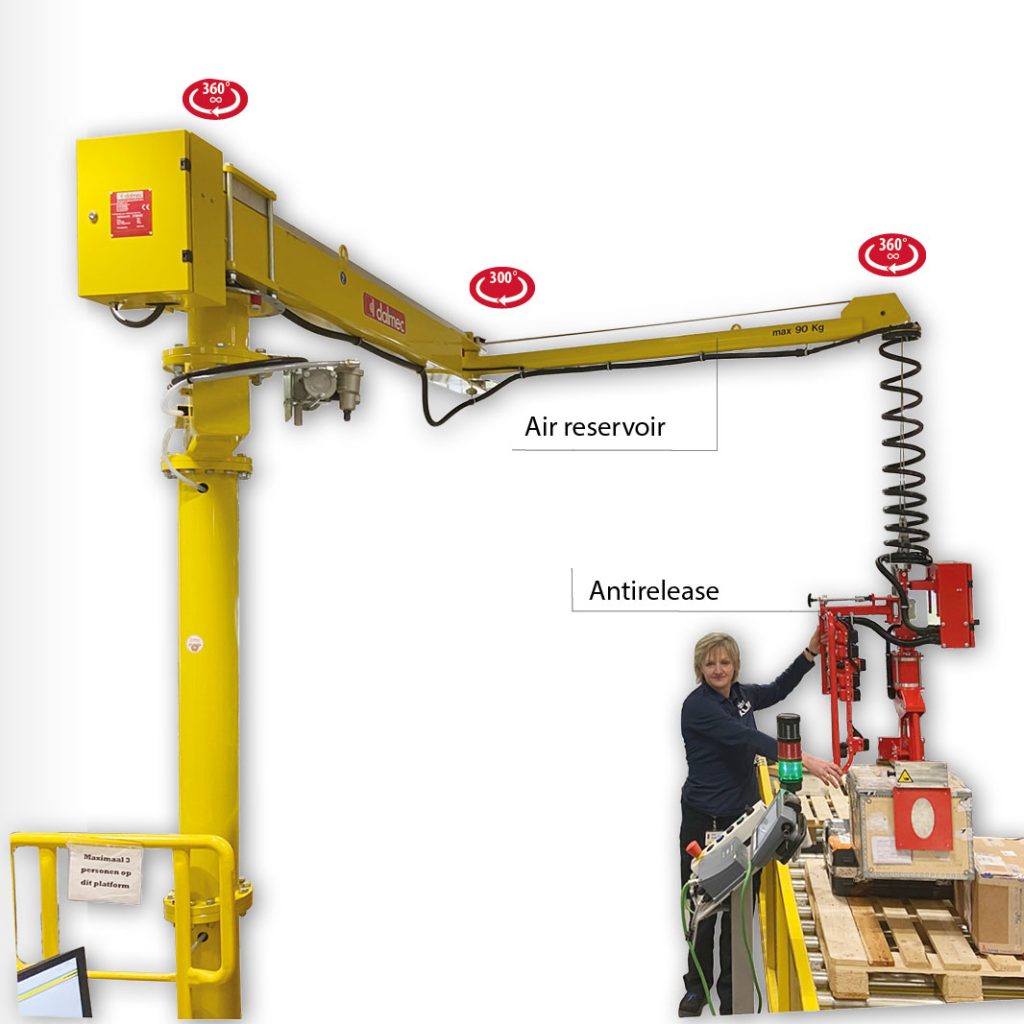

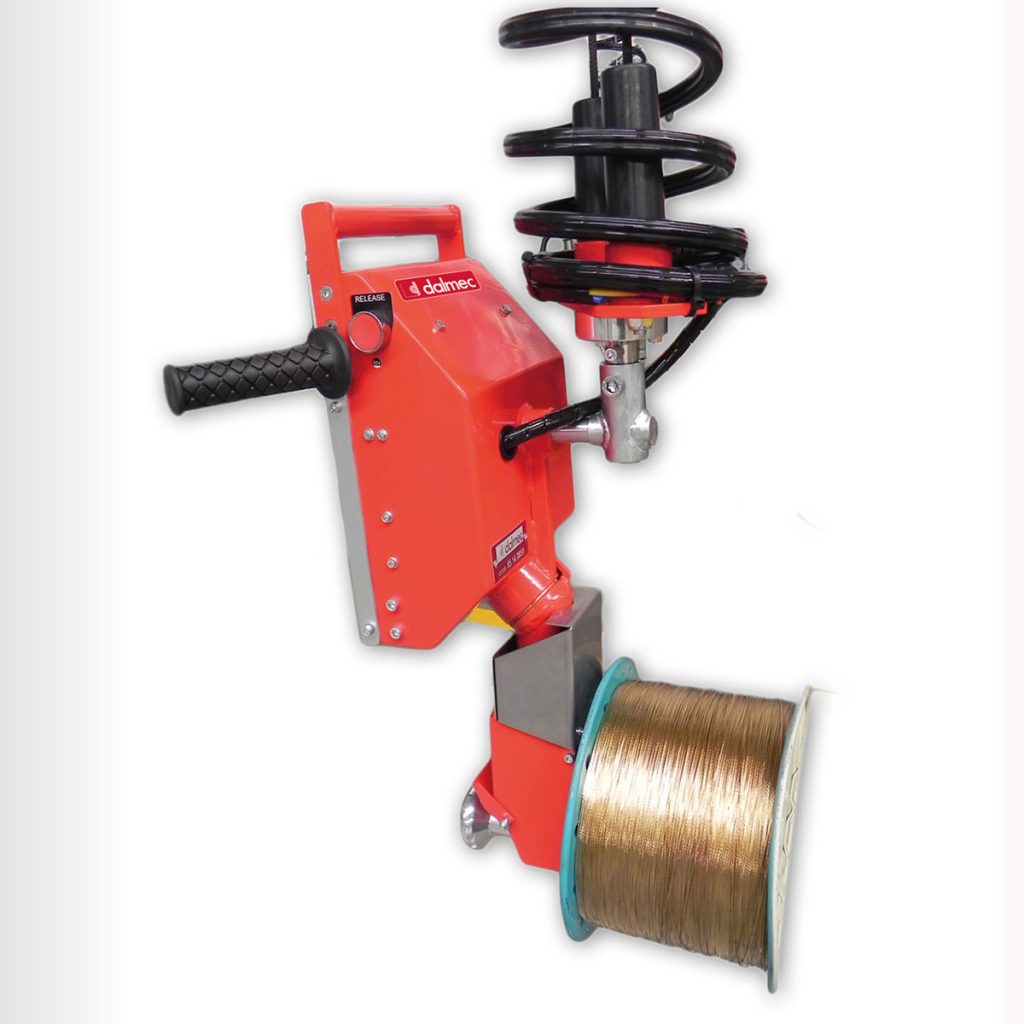

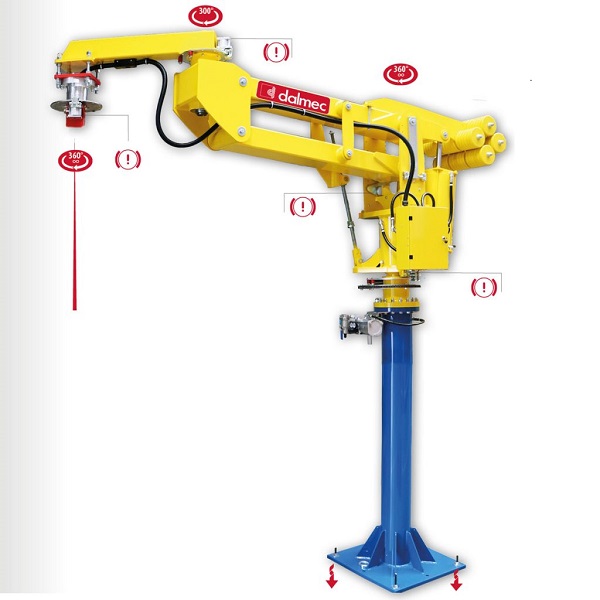

Posiplus - самая популярная модель среди манипуляторов на тросовой системе. Простота в конструкции и управлении позволяет перемещать изделия оператору без особых усилий. Радиус действия до 4500 мм. Грузоподъемность до 120 кг.

• Макс. грузоподъемность: 200 кг
• Макс. радиус: 4500 мм
• Макс. амплитуда вертикальных движений скорость: 0,5 метры/секунда
• Амплитуда вертикальных движений: 1900 мм
• Система управления: исключительно пневматический
• Питающая: cухой фильтрованный (40 микрон), без масла
• Давление питания: 0.7 ÷ 0.8 Mpa
• Температура: от +0° до +45° C
• Уровень шума: меньше 73 дБ
• Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл
• Другие характеристики:
• - 360° непрерывное вращение на колонне и оси приспособления
• - 300° вращение промежуточной оси

Уникальный манипулятор Posiplus оснащен захватным приспособлением, связанным с блоком балансировки через независимые стальные тросы, что позволяет обеспечивать этому устройству максимальную безопасность. При этом, особая конструкция, а также двойной кронштейн с промежуточным шарниром помогают добиться одинаковой маневренности на всем рабочем участке.

Принцип работы

Уравновешивание веса перемещаемого груза осуществляется при помощи пневматического цилиндра связанного с трансмиссионной системой. Управление усилием цилиндра осуществляется по двум специальным пневматическим контурам: один из них обеспечивает поддержание в сбалансированном состоянии веса механизма захвата груза и трансмиссионной системы, а второй обеспечивает постоянное сбалансирование веса груза.

Версии манипулятора

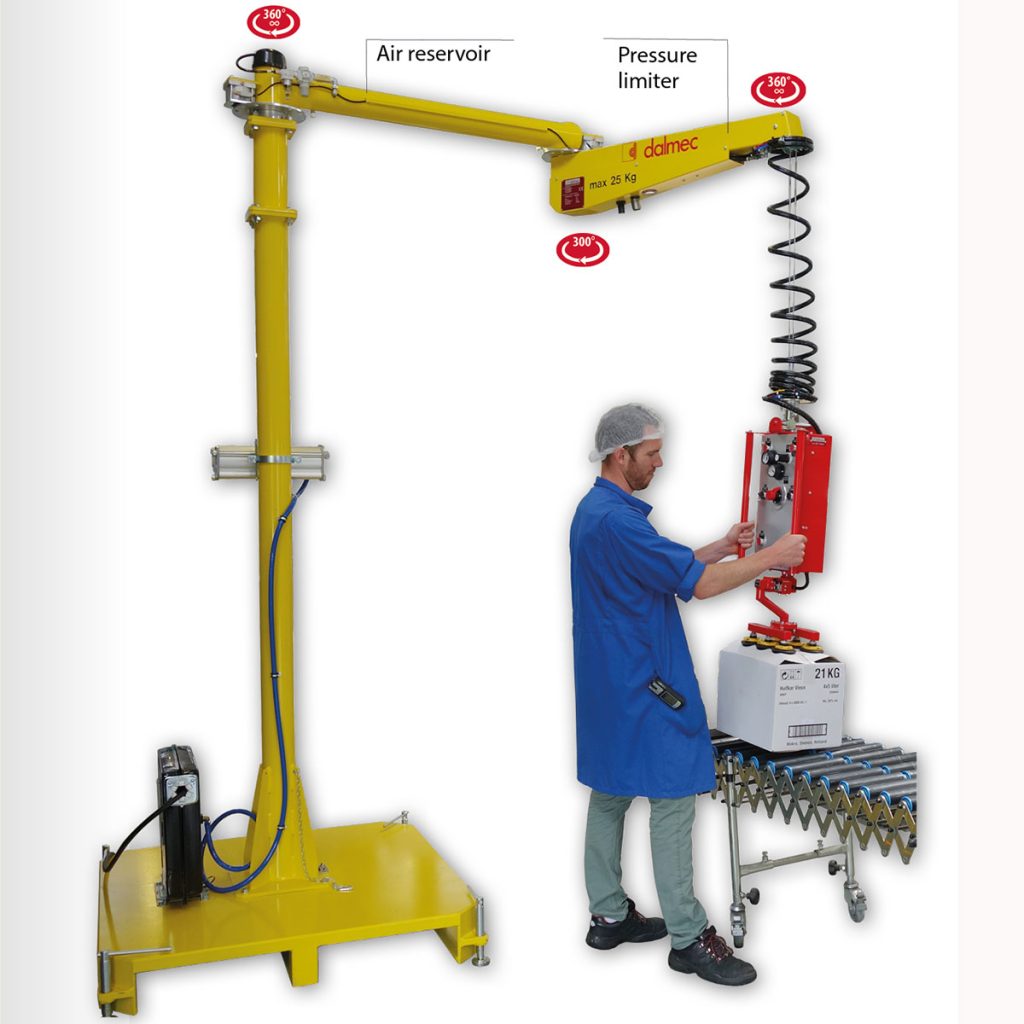

На стойке
Варианты крепления:

• фиксирующее напольное основание;
• перемещаемое напольное основание под вилочный погрузчик;
• перемещаемое напольное основание под гидравлическую тележку;
• перемещаемое напольное основание для ручной транспортировки;
• передвижная каретка по напольному пути;
• передвижная подвесная каретка.

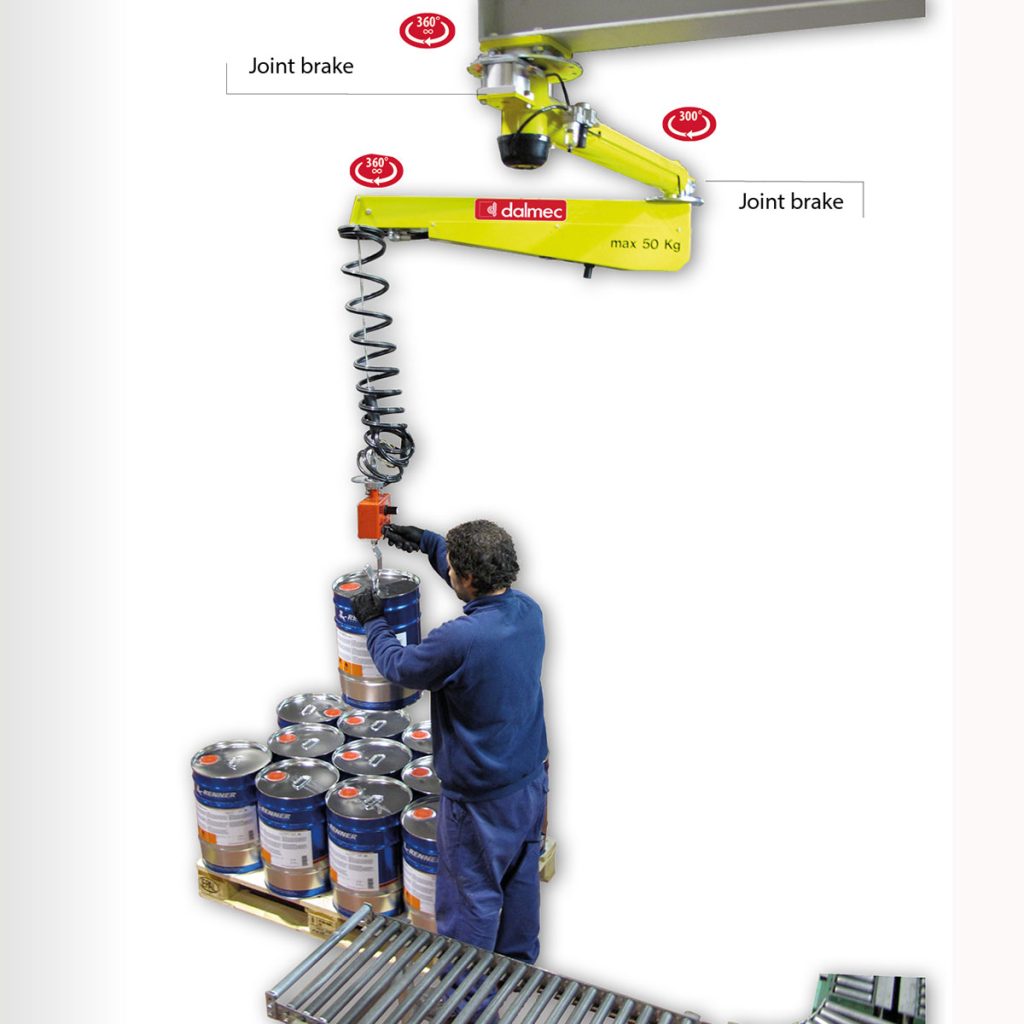

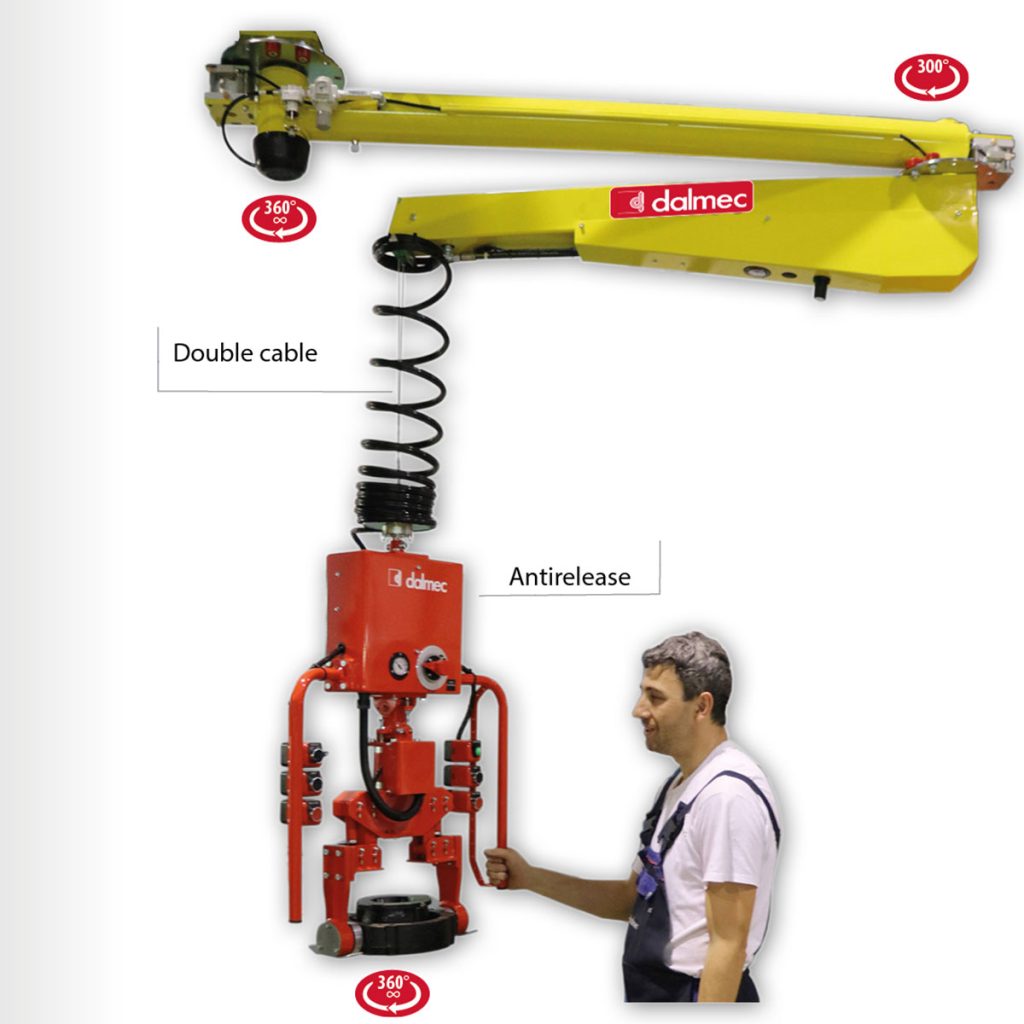

  Подвесной
  Крепежный фланец
  Пневматический манипулятор Posifil подвесного фиксированного исполнения исключает возможность крепления к полу. Фланец манипулятора поставляется с отверстиями для крепления с помощью болтов к пластине на потолке. Все перемещения свободные и осуществляются при помощи минимального усилия оператора на приспособление для захвата.

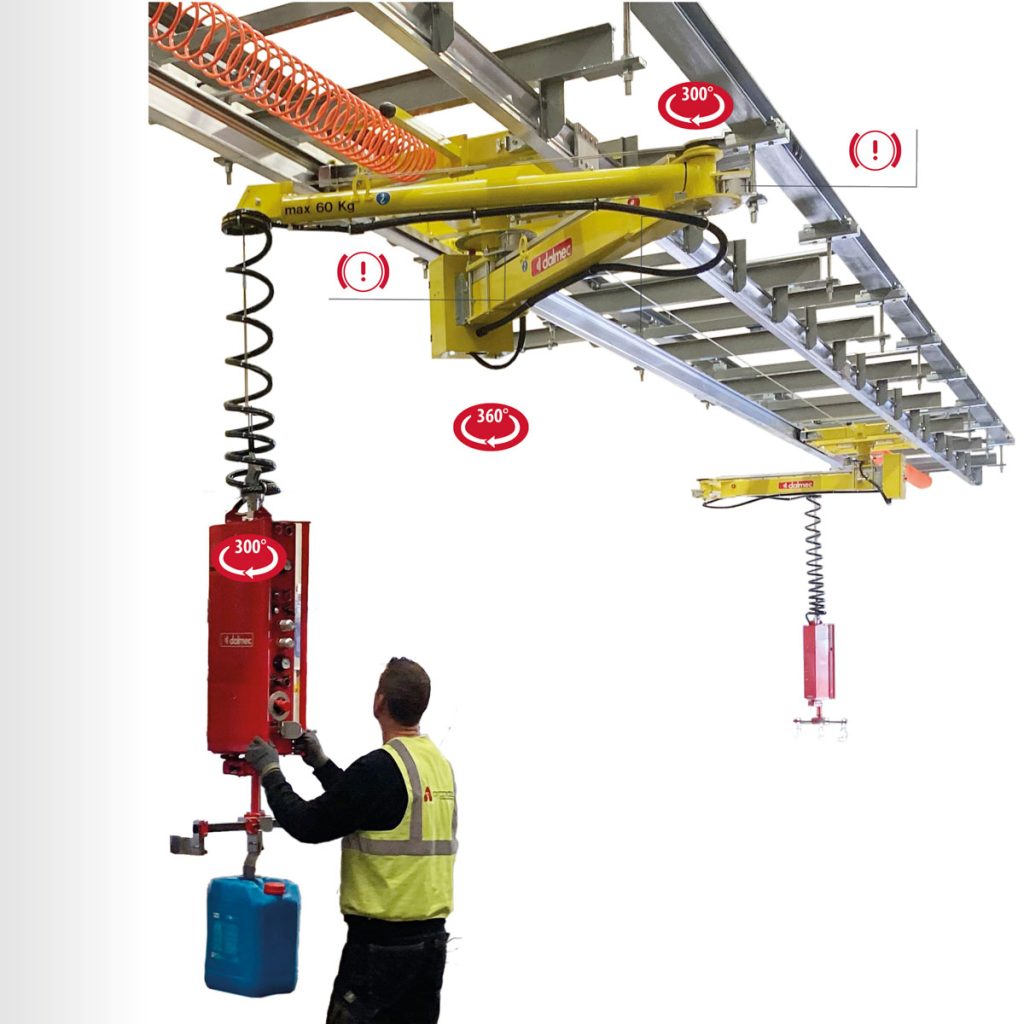

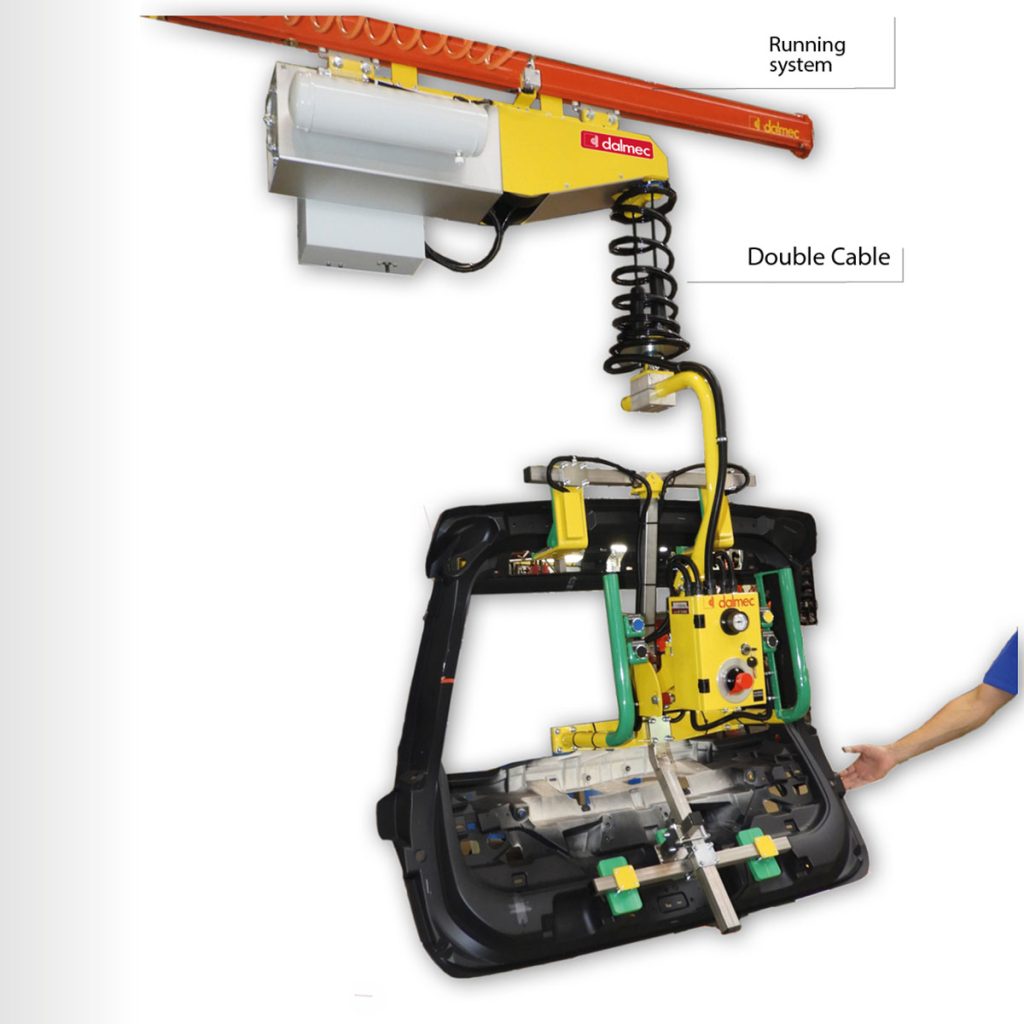

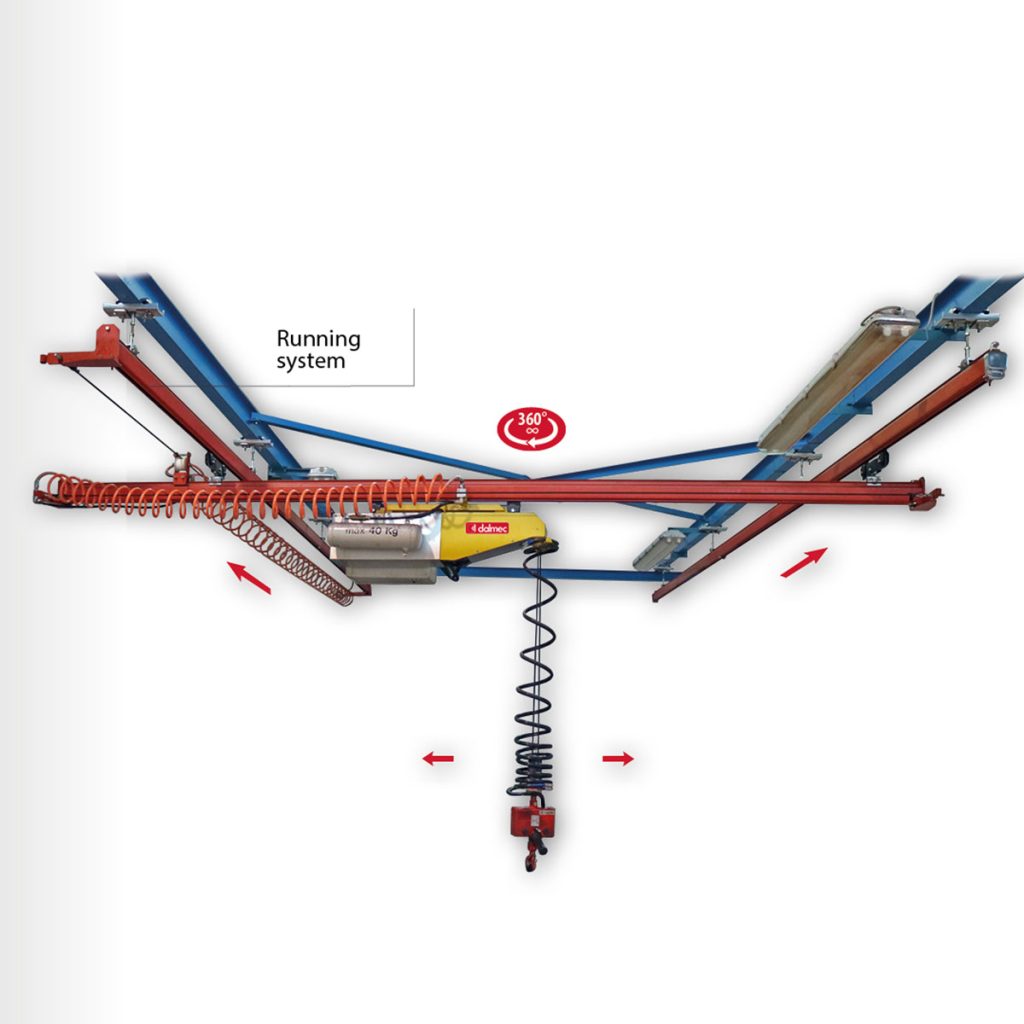

Подвесной передвижной
Крепление
Пневматический манипулятор поставляется на подвижной каретке для перемещения по подвесному рельсовому пути.

Рельсовый путь состоит из двух противоположных алюминиевых U-образных профилей соединенный с ребрами жесткости, в комплекте с креплением станции подачи сжатого воздуха и концевых буферов. Все соединения между частями пути осуществляются при помощи болтов.

Крепление рельсового пути к несущей конструкции осуществляется при помощи стержней и подвесок.

Модель SP

• Макс. грузоподъемность: 50 кг - 80 кг
• Макс. радиус: 2000 мм
• Макс. амплитуда вертикальных движений скорость: 0,5 метры/секунда
• Амплитуда вертикальных движений: 1650 мм - 2150 мм
• Система управления: исключительно пневматический
• Питающая: cухой фильтрованный (40 микрон), без масла
• Давление питания: 0.7 ÷ 0.8 Mpa
• Температура: от +0° до +45° C
• Уровень шума: меньше 73 дБ
• Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл
• Другие характеристики:
• - 360° непрерывное вращение на колонне и оси приспособления
• - 300° вращение промежуточной оси

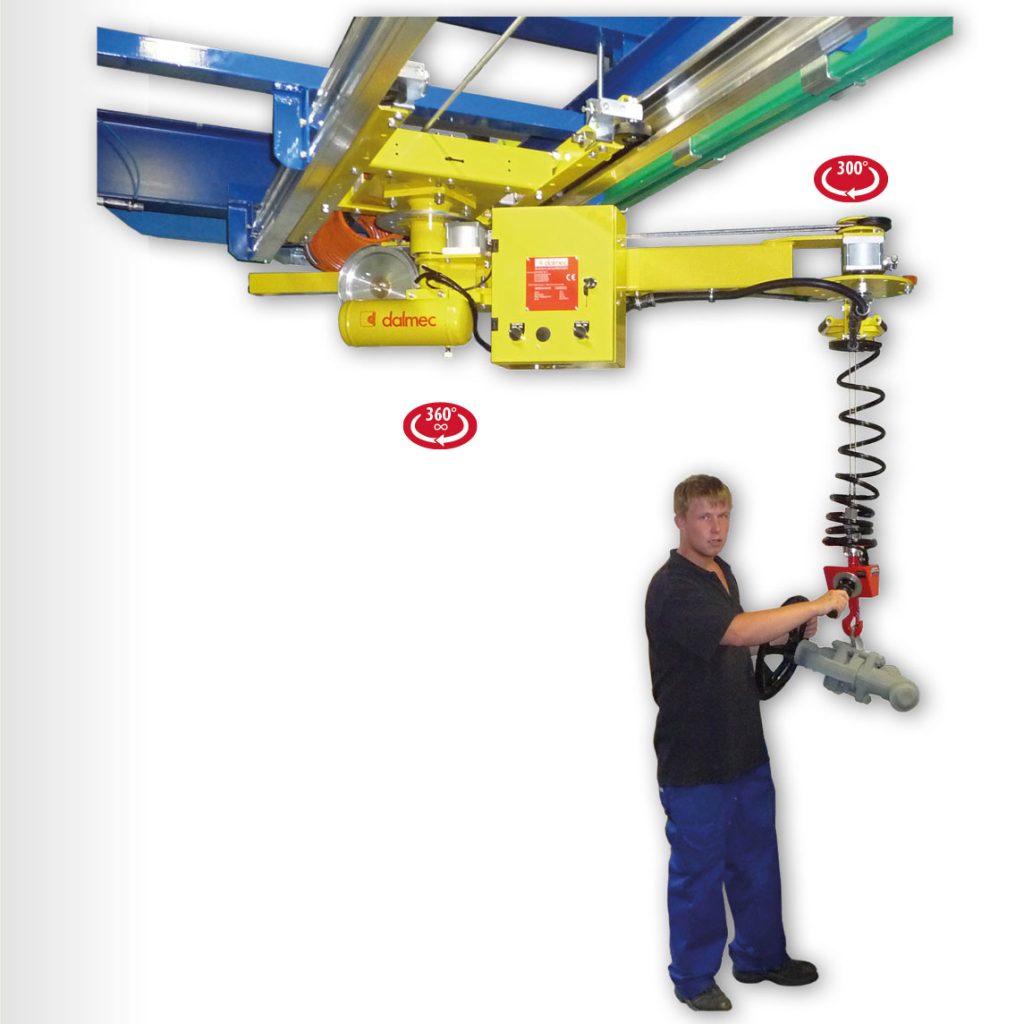

Манипулятор MINIPARTNER

Манипулятор MINIPARTNER-MP , оснащенный специальными захватными приспособлениями, допускает перемещение при отсутствии груза в любом направлении. Захватное приспособление связано с блоком балансировки через пару независимых стальных тросов, обеспечивающих максимальную безопасность. Установленный на несущем мосту с двойным ходом, этот манипулятор обладает очень хорошей подвижностью и может использоваться в широком рабочем диапазоне.

Модель MPS
Макс. грузоподъемность: 80 кг
Макс. амплитуда вертикальных движений скорость: 0,5м/с
Амплитуда вертикальных движений: 1800 мм

Модель MPS Plus 6
Макс. грузоподъемность: 170 кг - (220 kg Plus 8)
Макс. амплитуда вертикальных движений скорость: 0,5м/с
Амплитуда вертикальных движений: 2000 мм

Общие характеристики:
Система управления: исключительно пневматический
Питающая: cухой фильтрованный (40 микрон), без масла
Давление питания: 0.7 ÷ 0.8 Mpa
Температура: от +0° до +45° C
Уровень шума: меньше 73 дБ
Потребление воздуха: от 20 Nl ÷ 100 Nl за один раб. цикл

Принцип работы

Уравновешивание веса перемещаемого груза осуществляется при помощи пневматического цилиндра связанного с трансмиссионной системой. Управление усилием цилиндра осуществляется по двум специальным пневматическим контурам: один из них обеспечивает поддержание в сбалансированном состоянии веса механизма захвата груза и трансмиссионной системы, а второй обеспечивает постоянное сбалансирование веса груза.

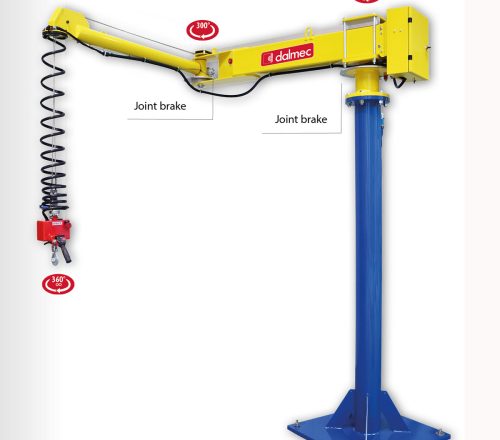

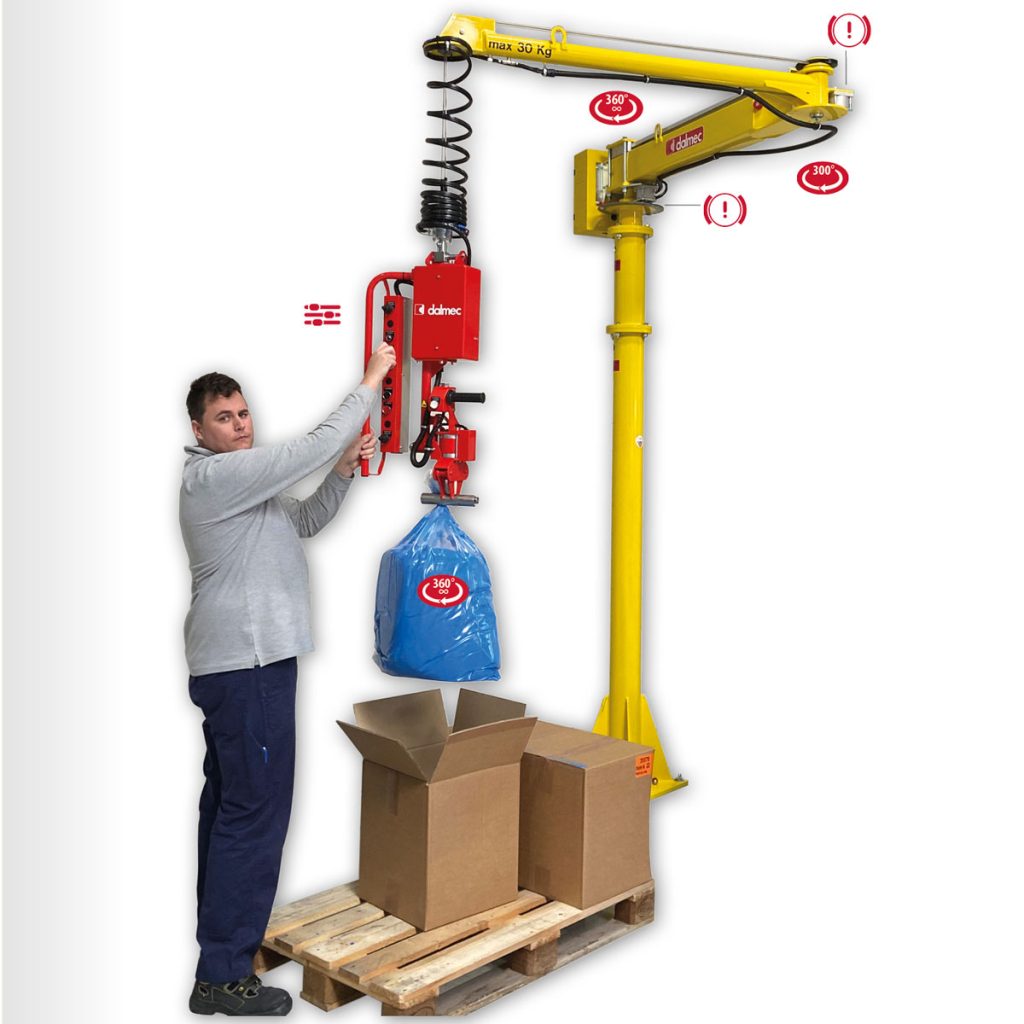

Maнипулятор Posifil, оборудованный двойной шарнирной стрелой. Устройство для захвата соединено с узлом уравновешивания с помощью пары стальных стальных тросиков.

Особенности

• Максимальная грузоподъемность: 80 кг
• Максимальный рабочий радиус: 2000 мм.
• Вертикальный подъем: 2150 мм
• Рабочее давление: 0,7÷0,8 МПа
• Система управления: исключительно пневматическая
• Подача: фильтрованный сжатый воздух (40 мкм), без смазки
• Уровень шума:
• Максимальная вертикальная скорость подъема: 0,5 метра/секунду
• Рабочая температура: от +0° до +45°C
• Расход: от 5 нл ÷ 30 нл за рабочий цикл
• Вращение: – постоянные 360° на оси колонны и инструмента – 300° на промежуточной оси

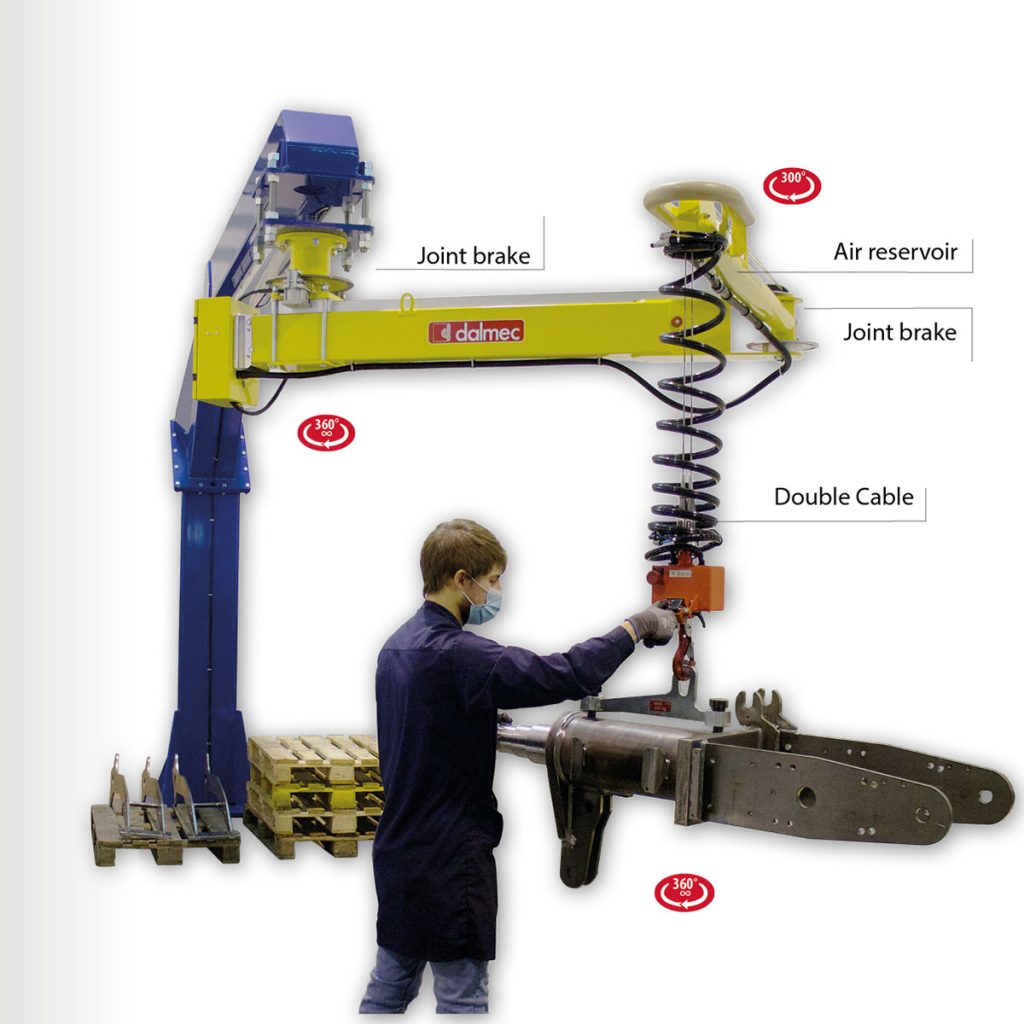

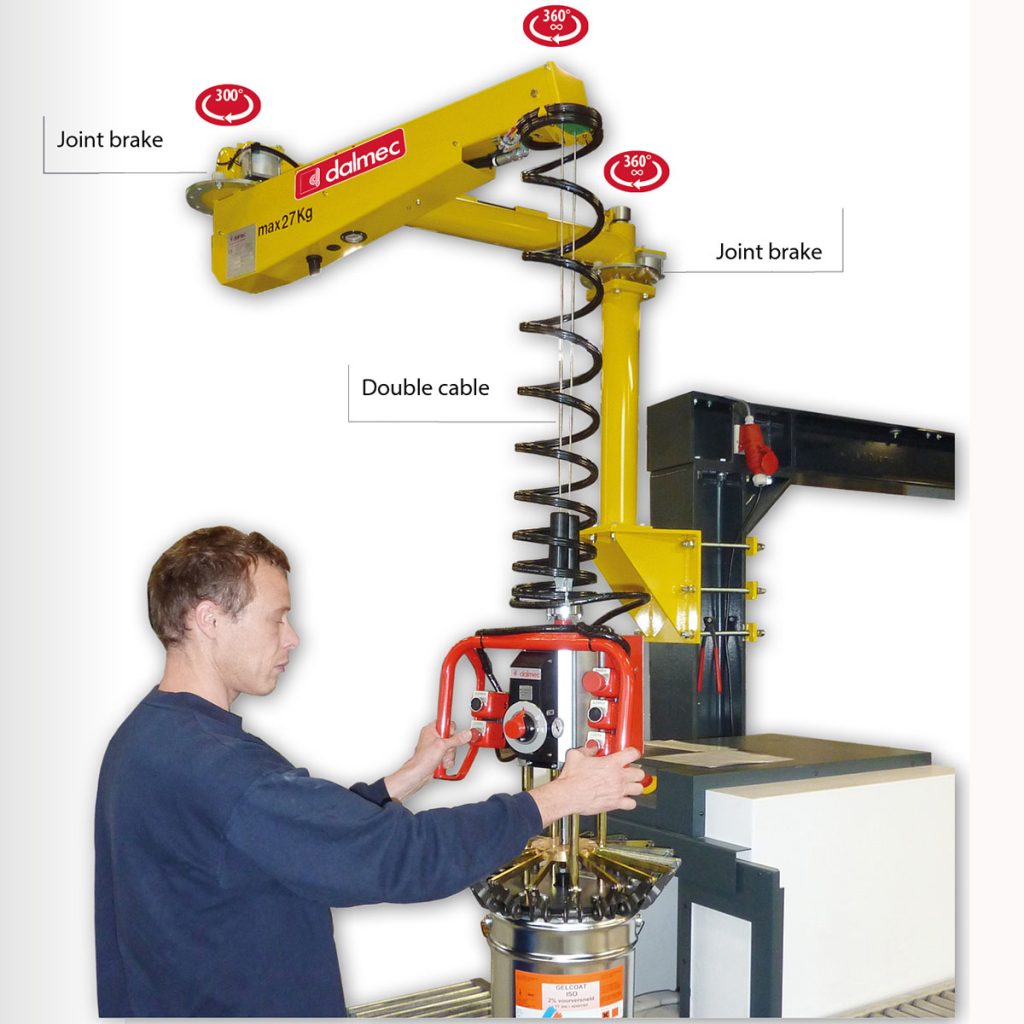

МАНИПУЛЯТОР С ДВОЙНЫМ ТРОСОМ POSIFIL PF – ТРОСОВЫЙ балансировщик.
Пневматический манипулятор POSIFIL PF с двойным тросом оснащен простыми захватывающими инструментами, позволяет перемещать легкие грузы в невесомом состоянии по всей рабочей зоне. Захватывающий инструмент соединен с балансировочной группой двумя независимыми стальными тросами для обеспечения максимальной безопасности. Специальная конструкция с двойным рычагом и среднее соединение облегчают работу в пределах всей рабочей зоны.

РАБОТА
Пневматический цилиндр, питающийся сжатым воздухом, в сочетании с системой передающих тросов обеспечивает балансировку веса груза.
Усилие цилиндра контролируется с помощью двух специально расположенных пневматических контуров: первый постоянно поддерживает баланс системы грузов; второй обеспечивает постоянное поддержание баланса груза.
Оператор может изменять уровень нагрузки, применяя минимальное усилие к захватывающему инструменту или непосредственно к грузу.

Maнипулятор Posivel, производимый в подвесном исполнении на стойке, оборудован двойной шарнирной стрелой. Манипулятор Posivel является легким и точным в управлении.

Особенности

• Максимальная грузоподъемность: 60 кг
• Максимальный рабочий радиус: 2600 мм.
• Вертикальный подъем: 1700 мм
• Рабочее давление: 0,7÷0,8 МПа
• Система управления: исключительно пневматическая
• Подача: фильтрованный сжатый воздух (40 мкм), без смазки
• Уровень шума:
• Максимальная вертикальная скорость подъема: 0,5 метра/секунду
• Рабочая температура: от +0° до +45°C
• Расход: от 10 нл ÷ 50 нл за рабочий цикл
• Вращение: – постоянные 360° на оси колонны и инструмента – 300° на промежуточной оси

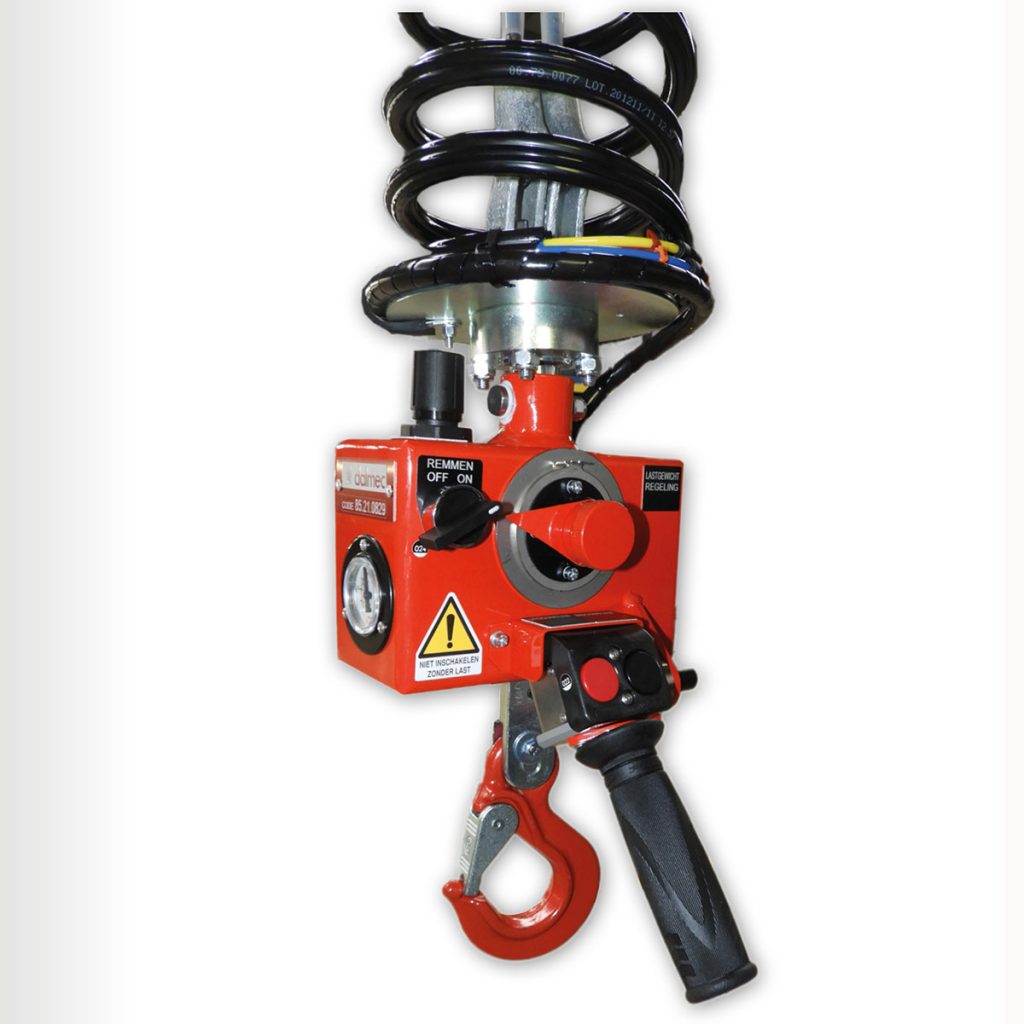

МАНИПУЛЯТОР С ДВОЙНЫМ ТРОСОМ POSIVEL PV
POSIVEL PV, как правило, реализуемый с крюком, может быть оснащен простыми захватывающими инструментами, позволяющими перемещать легкие грузы в невесомом состоянии в любом направлении. Особая конструкция с двойным рычагом и средним шарниром обеспечивают легкое управление и точность по всей рабочей зоне.

РАБОТА
Пневматический цилиндр, питающийся сжатым воздухом, в сочетании с системой передающих тросов обеспечивает балансировку веса груза. Усилие цилиндра контролируется с помощью двух специально расположенных пневматических контуров: первый постоянно поддерживает баланс системы грузов; второй обеспечивает постоянное поддержание баланса груза.
Оператор может изменять уровень нагрузки, применяя минимальное усилие к захватывающему инструменту или непосредственно к грузу.
