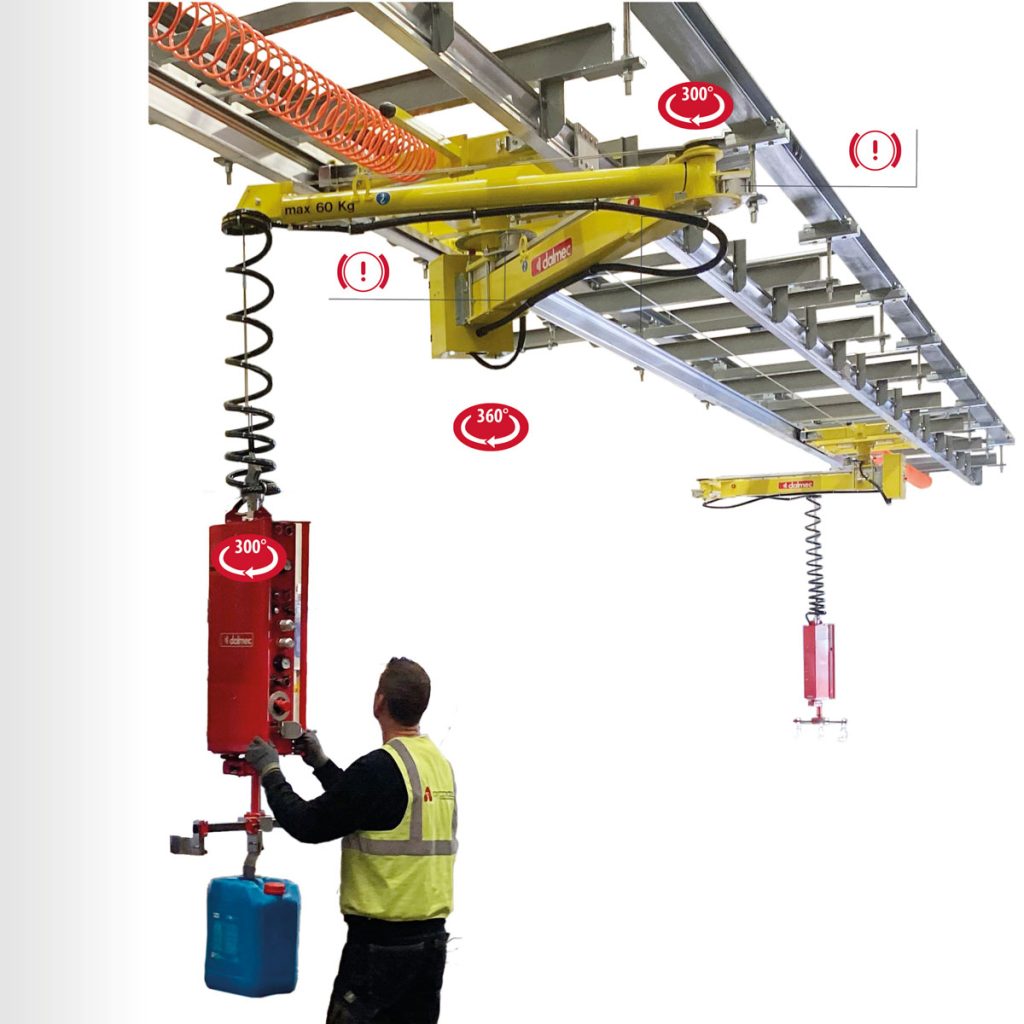

Posifil – найпопулярніша модель серед маніпуляторів на тросовій системі. Простота в конструкції та керуванні дозволяє переміщати вироби оператору без особливих зусиль.

• Максимальна вантажопідйомність: 60 кг
• Максимальний робочий радіус: 5000 мм
• Вертикальний підйом: 1800 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: пневматична та електрична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 20 нл ÷ 100 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

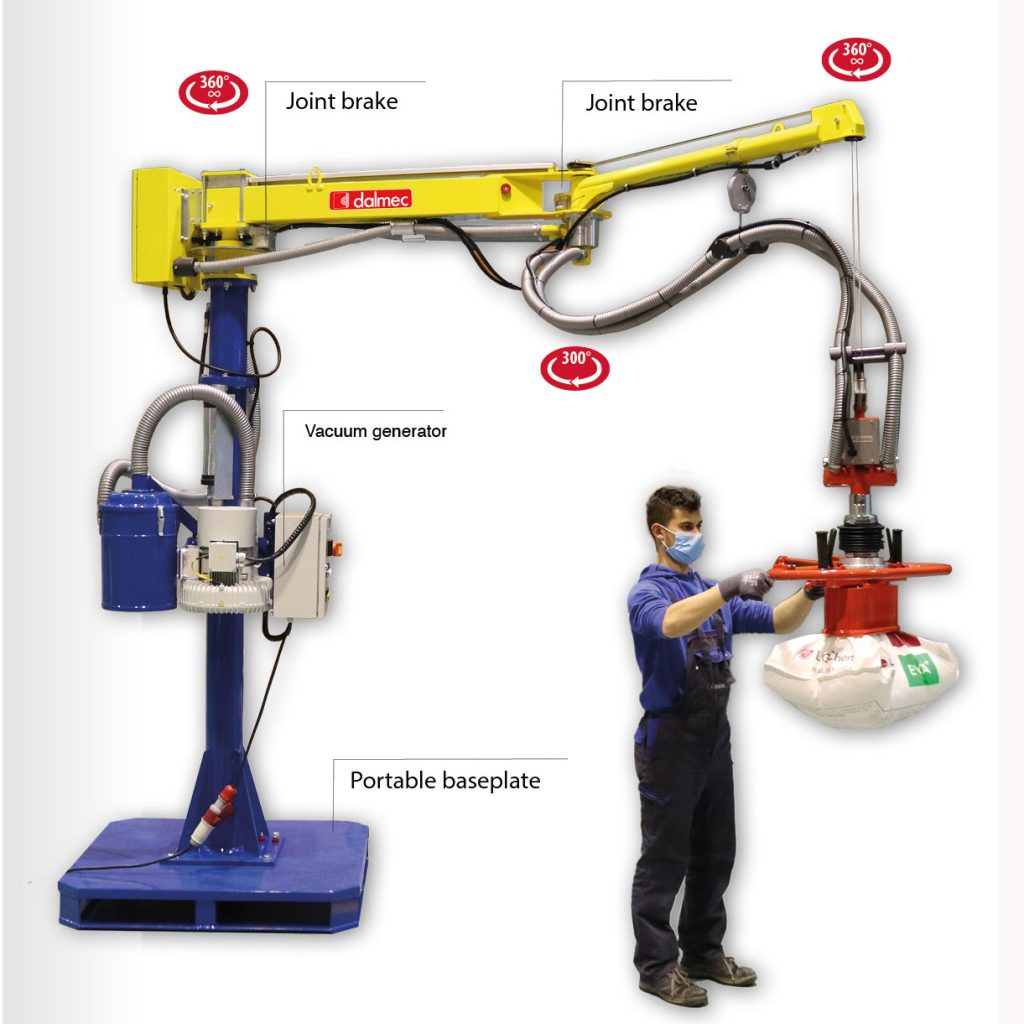

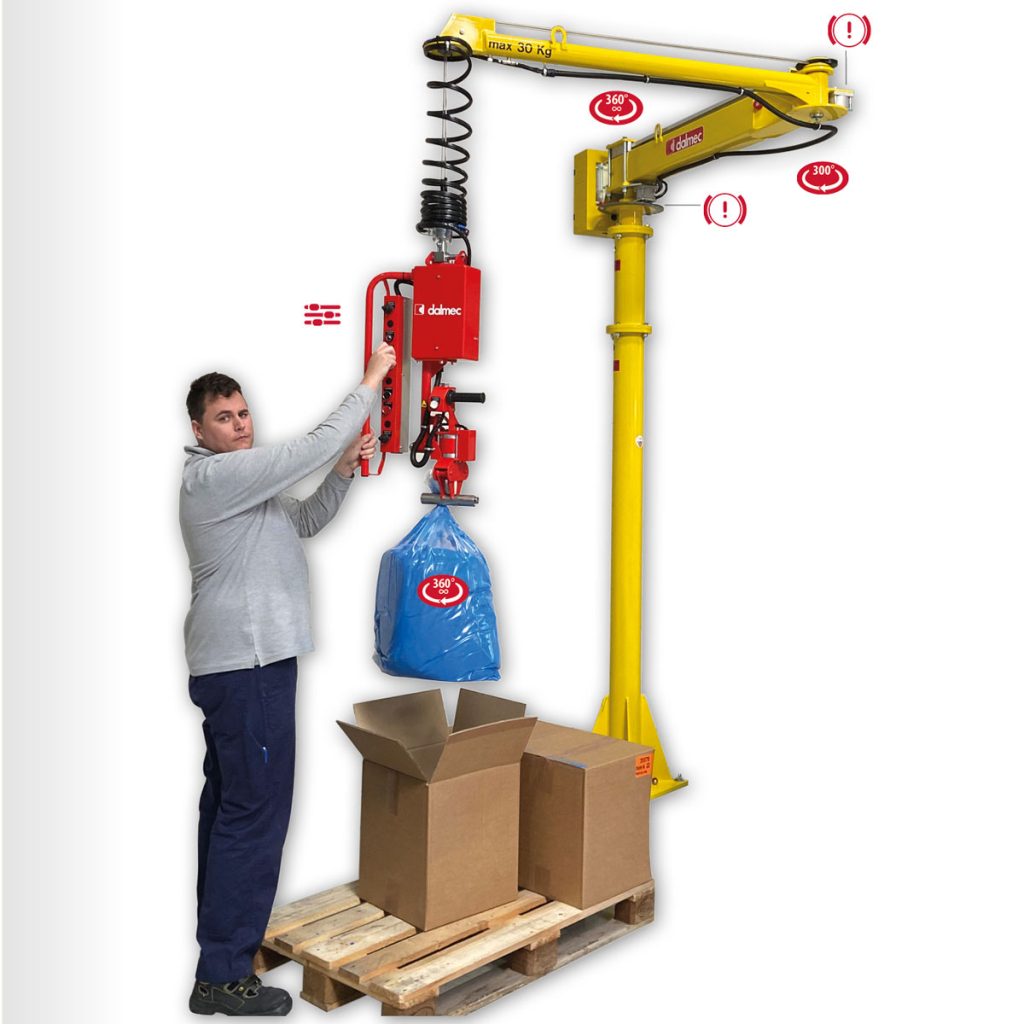

Тросовий маніпулятор Posifil для мішків, коробок, бочок.

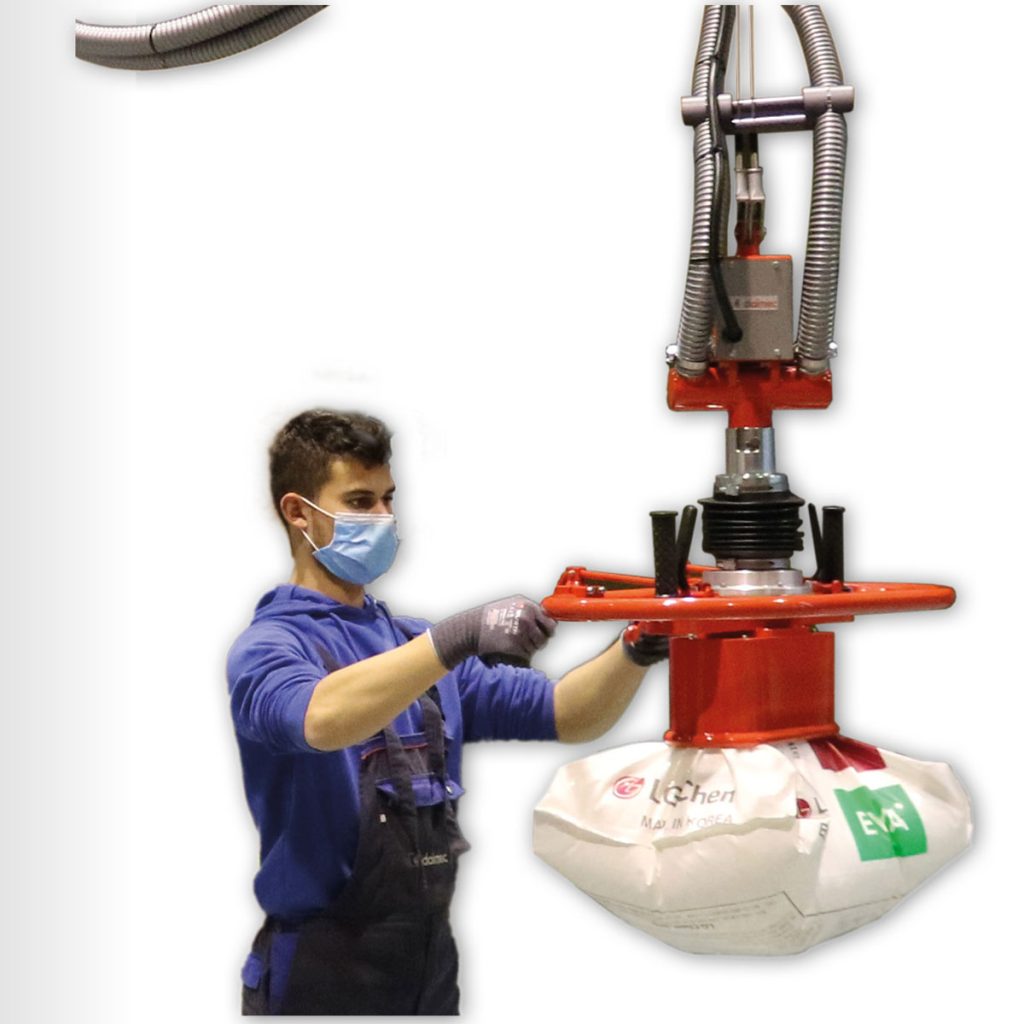

Маніпулятор POSIFIL, оснащений електричним турбінним вакуумним насосом, дозволяє обробляти паперові та пластикові пакети, картонні коробки, гумові тюки, бочки тощо, використовуючи стандартні або індивідуальні присоски залежно від застосування.

Ця нова вакуумна інтеграція в Posifil дозволяє отримати надзвичайні ергономічні переваги під час роботи з мішками в робочих середовищах з низькою висотою стелі, дозволяючи оператору вільно використовувати маніпулятор у доступному робочому просторі.

Особливості

• Максимальна вантажопідйомність: 200 кг
• Максимальний робочий радіус: 4500 мм
• Вертикальний підйом: 1900 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 40 нл ÷ 120 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 315° на проміжній осі

Опис маніпулятора

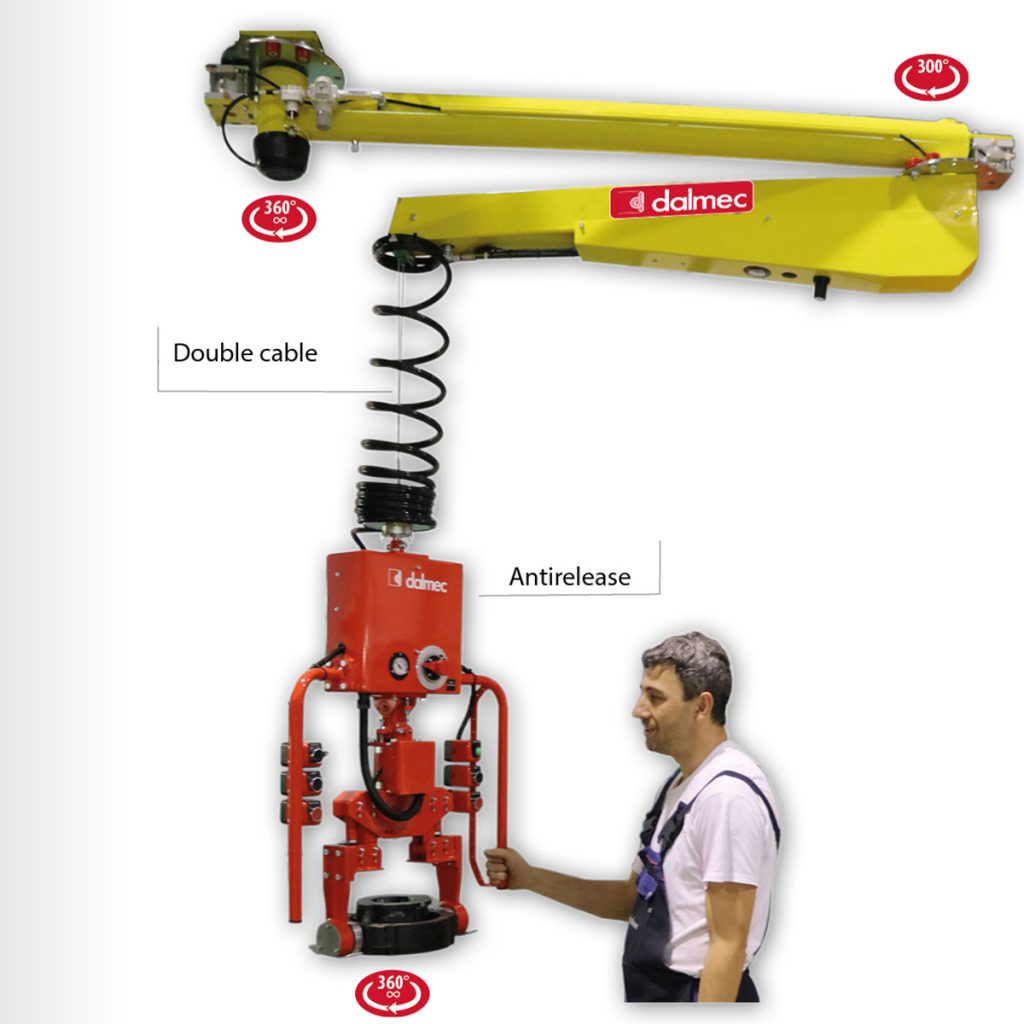

ПНЕВМАТИЧНИЙ МАНІПУЛЯТОР POSIPLUS PP з подвійним тросом

POSIPLUS PP – це маніпулятор з двома тросами високої вантажопідйомності, здатний переміщувати вантажі до 200 кг та досягати робочого радіуса до 4500 мм. Захоплювальний інструмент з'єднаний з балансувальною групою за допомогою двох незалежних сталевих тросів для забезпечення максимальної безпеки. Спеціальна конструкція з двома важелями та проміжним шарніром дозволяє легко експлуатувати його в межах всієї робочої зони. Спеціальні гальма, встановлені на основних шарнірах, гарантують контроль зміщення.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу. Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.

Версії маніпулятора

На стійці
Варіанти кріплення:

фіксуюча підлогова основа;
підлогова основа під вилковий навантажувач;
переміщувана підлогова основа під гідравлічний візок;
підлогова основа для ручного транспортування;
пересувна каретка підлоговим шляхом;
пересувна підвісна каретка

Підвісний
Кріпильний фланець
Пневматичний маніпулятор Posifil підвісного фіксованого виконання унеможливлює кріплення до підлоги. Фланець маніпулятора поставляється з отворами для кріплення за допомогою болтів до пластини на стелі. Всі переміщення вільні та здійснюються за допомогою мінімального зусилля оператора на пристрій для захоплення.

Підвісний пересувний
Кріплення
Пневматичний маніпулятор поставляється на рухомій каретці для переміщення по підвісній колії.

Рейковий шлях складається з двох протилежних алюмінієвих U-подібних профілів, з'єднаний з ребрами жорсткості, в комплекті з кріпленням станції подачі стисненого повітря і кінцевих буферів. Усі з'єднання між частинами колії здійснюються за допомогою болтів.

Кріплення рейкового шляху до несучої конструкції здійснюється за допомогою стрижнів та підвісок.

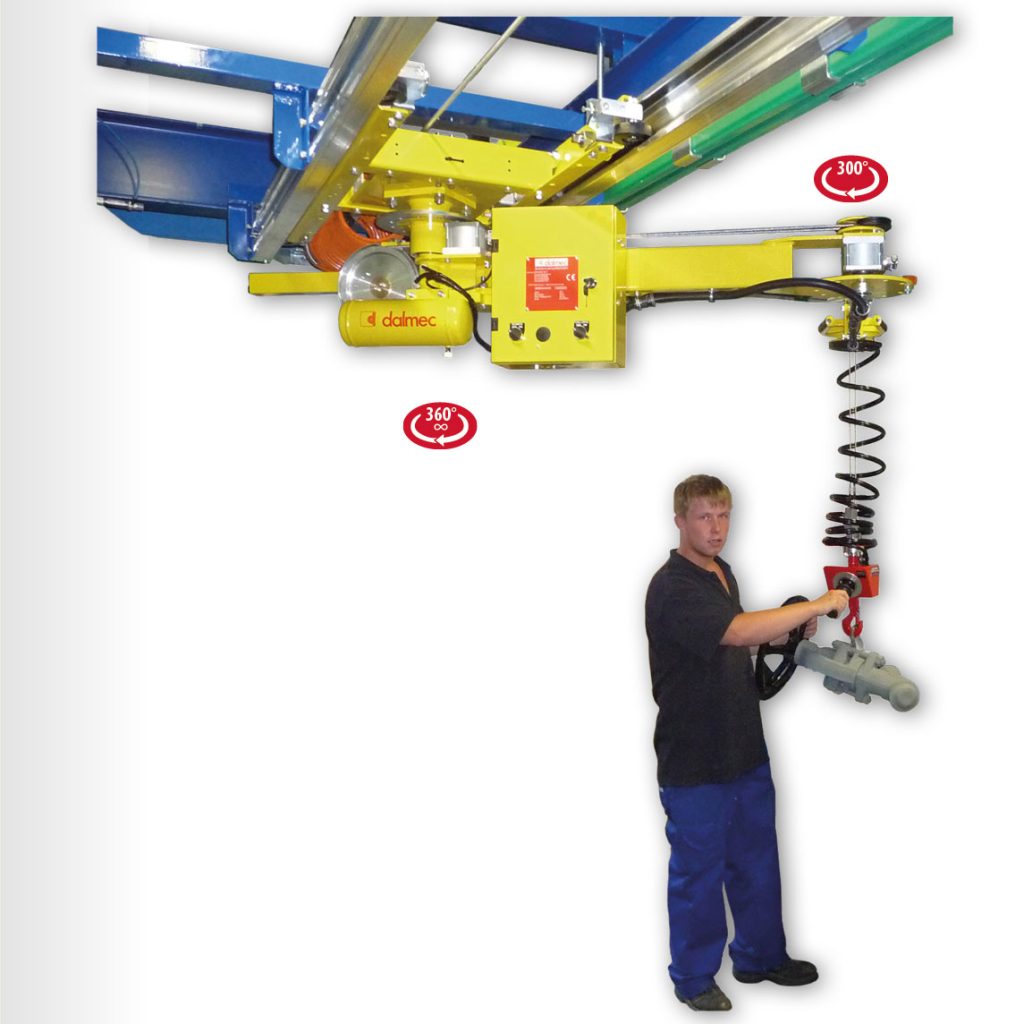

Mаніпулятор Speedyfil випускається переважно в підвісному пересувному виконанні з пересуванням по ходових коліях, що складається з 2-х двотаврових балок.

Особливості

• Максимальна вантажопідйомність: 80 кг
• Максимальний робочий радіус: 2000 мм
• Вертикальний підйом: 2150 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 5 нл ÷ 30 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

Опис маніпулятора
МАНІПУЛЯТОР З ПОДВІЙНИМ ТРОСОМ SPEEDYFIL – ТРОСОВИЙ БАЛАНСУВАЛЬНИК
Пневматичний маніпулятор Speedyfil SP з подвійним тросом, оснащений простими захоплювальними інструментами, дозволяє переміщувати легкі вантажі в невагомому стані по всій робочій зоні. Захоплювальний інструмент з'єднаний з балансувальною групою двома незалежними сталевими тросами для забезпечення максимальної безпеки. Спеціальна конструкція з подвійним важелем та середнє з'єднання полегшують роботу в межах всієї робочої зони.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу

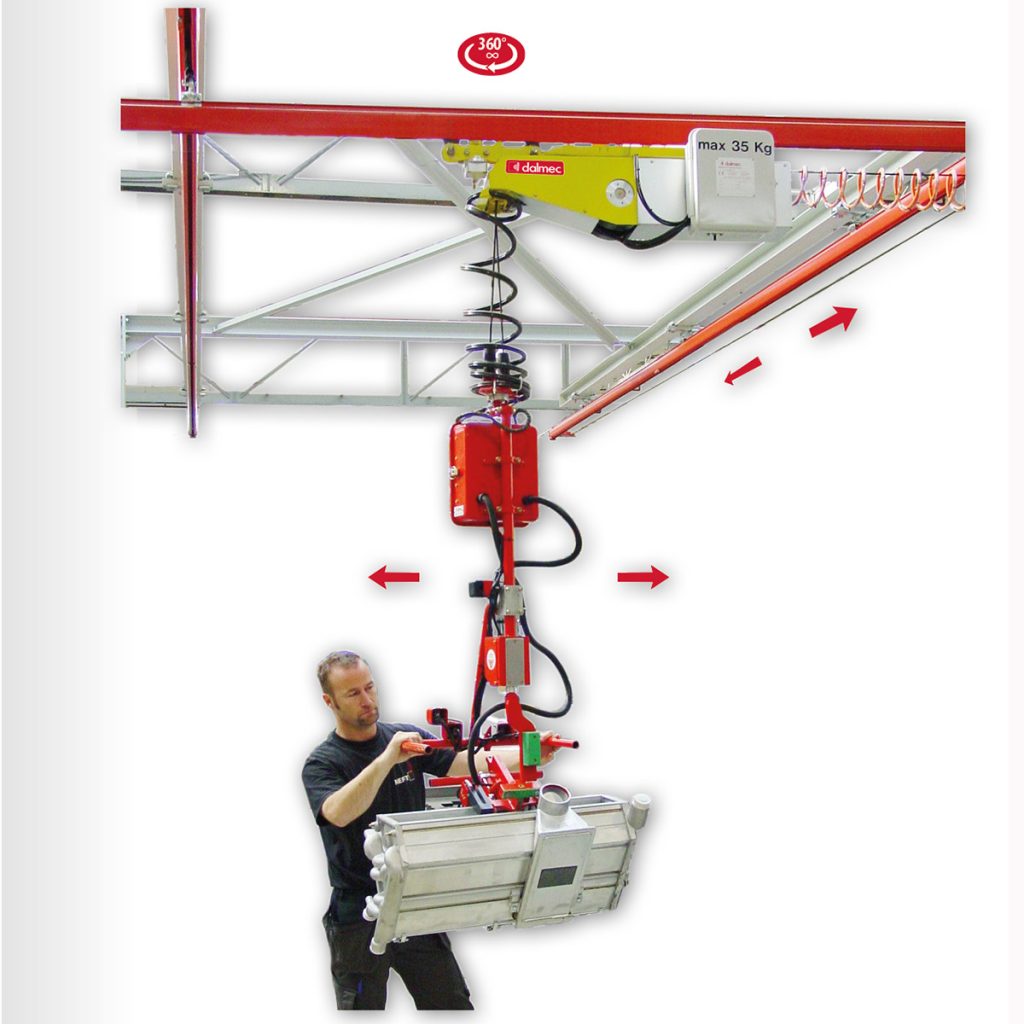

Mаніпулятор Minipartner випускається переважно у підвісному та пересувному виконанні з пересуванням вздовж ходової колії, підвішений на траверсі.

• Максимальна вантажопідйомність: 80 кг
• Вертикальний підйом: 1800 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 10 нл ÷ 20 нл за робочий цикл
• Обертання: 360° на осі інструменту

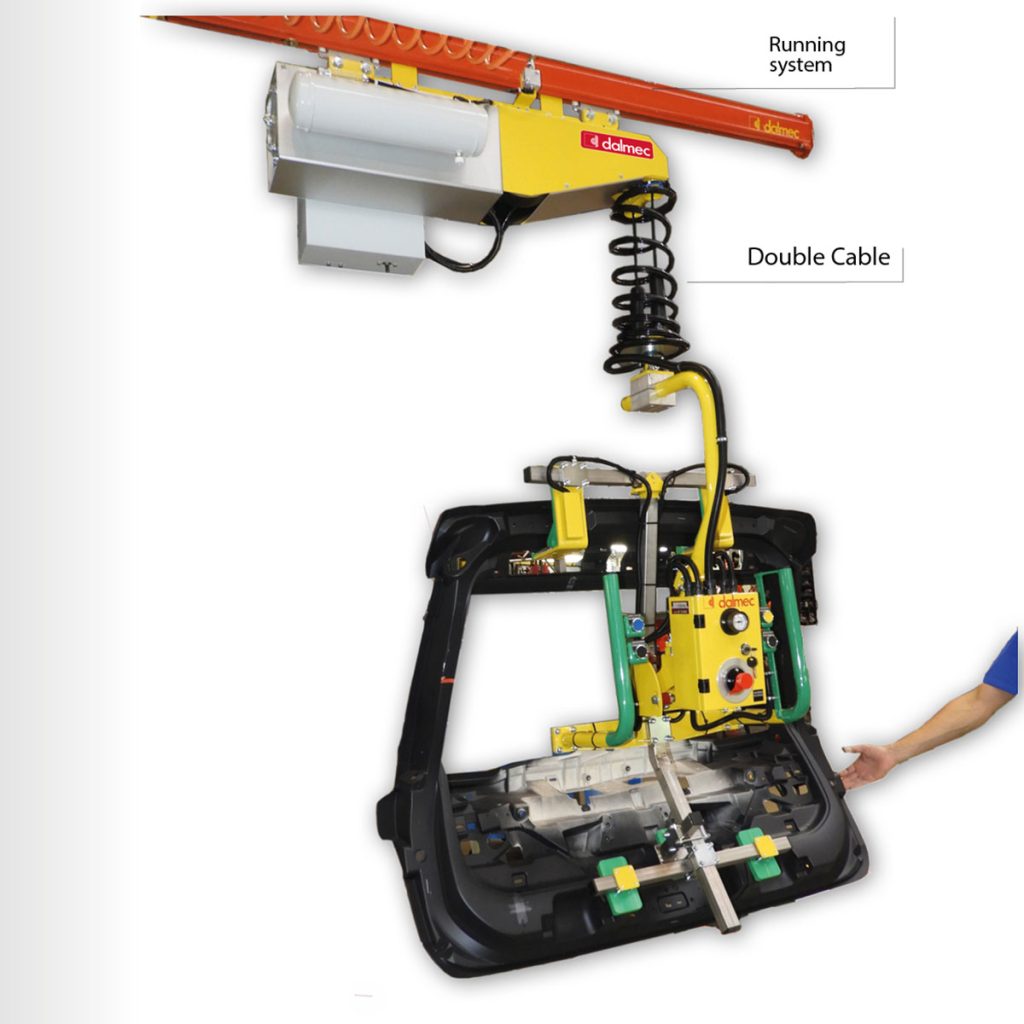

МАНІПУЛЯТОР MINIPARTNER З ПОДВІЙНИМ ТРОСОМ

Пневматичний маніпулятор MINIPARTNER з подвійним тросом, оснащений простими захоплювальними інструментами, дозволяє переміщувати легкі вантажі в невагомому стані по всій робочій зоні. Захоплювальний інструмент з'єднаний з балансувальною групою двома незалежними сталевими тросами для забезпечення максимальної безпеки. Як правило, монтується над головою з подвійною рейковою системою, що забезпечує легке переміщення для покриття довгої робочої зони.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.

Кріплення
Маніпулятор постачається з підвісними візками для переміщення по рейковій системі.

Ходова система складається з двох основних частин: Однорейковий мостовий кран, що складається з однієї спеціальної холоднокатаної секції з візками для ручного переміщення по рейці та спіраллю подачі стисненого повітря. Дворейкова колія, що складається з двох колій зі спеціального холоднокатаного металевого профілю, з підвісними кронштейнами приблизно кожні 2500 мм та кінцевими буферами.

Підвіска колії на опорній конструкції виконується за допомогою тяг та підвісних кронштейнів.

Maniпулятор Posifil, обладнаний подвійною шарнірною стрілою. Пристрій для захоплення з'єднаний з вузлом врівноважування за допомогою пари сталевих сталевих тросиків.

Особливості

• Максимальна вантажопідйомність: 80 кг
• Максимальний робочий радіус: 2000 мм
• Вертикальний підйом: 2150 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 5 нл ÷ 30 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

МАНІПУЛЯТОР З ПОДВІЙНИМ ТРОСОМ POSIFIL PF – ТРОСОВИЙ БАЛАНСУВАЛЬНИК
Пневматичний маніпулятор POSIFIL PF з подвійним тросом, оснащений простими захоплювальними інструментами, дозволяє переміщувати легкі вантажі в невагомому стані по всій робочій зоні. Захоплювальний інструмент з'єднаний з балансувальною групою двома незалежними сталевими тросами для забезпечення максимальної безпеки. Спеціальна конструкція з подвійним важелем та середнє з'єднання полегшують роботу в межах всієї робочої зони.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.

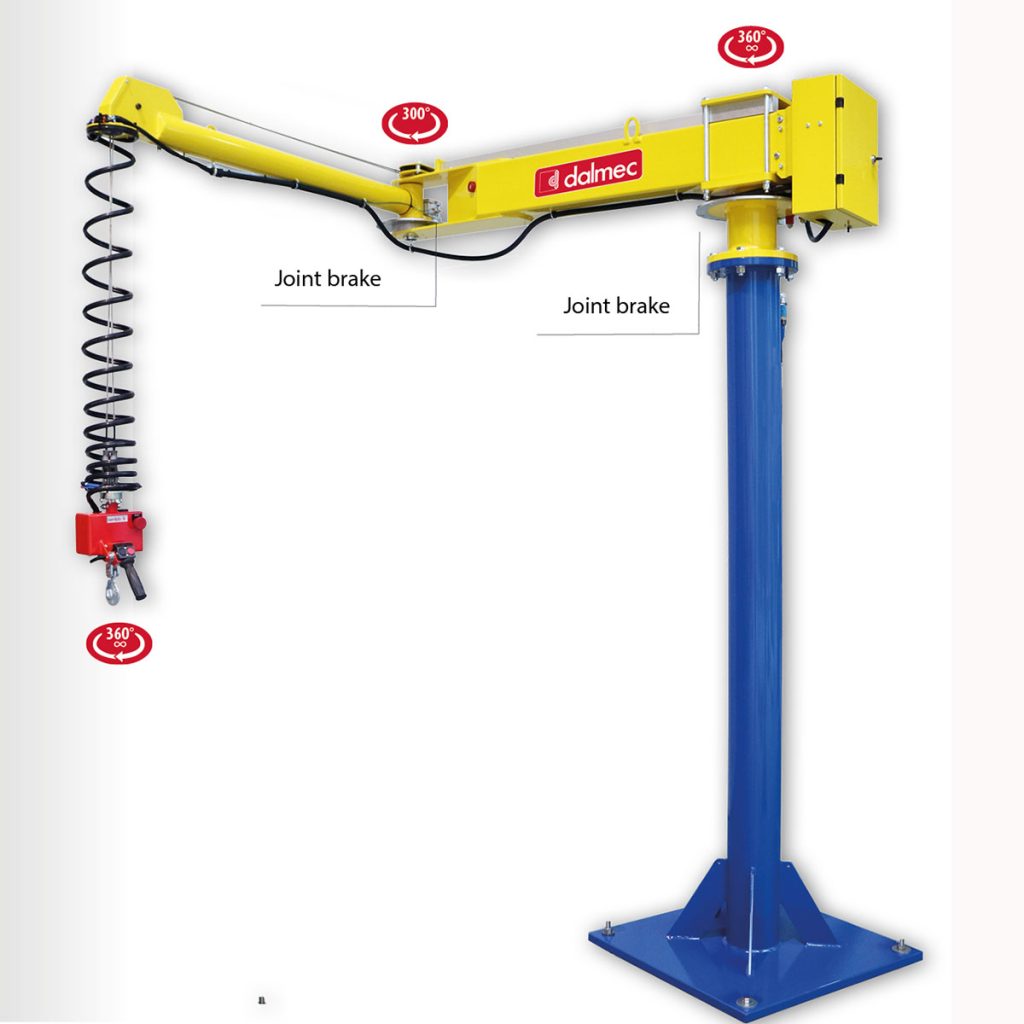

Mаніпулятор Posivel, що виготовляється у підвісному виконанні на стійці, обладнаний подвійною шарнірною стрілою. маніпулятор Posivel є легким та точним в управлінні.

Особливості

• Максимальна вантажопідйомність: 60 кг
• Максимальний робочий радіус: 2600 мм
• Вертикальний підйом: 1700 мм
• Робочий тиск: 0,7 ÷ 0,8 МПа
• Система керування: виключно пневматична
• Подача: фільтроване стиснене повітря (40 мкм), без змащення
• Рівень шуму:
• Максимальна вертикальна швидкість підйому: 0,5 метра/секунду
• Робоча температура: від +0° до +45° C
• Витрата: від 10 нл ÷ 50 нл за робочий цикл
• Обертання: – постійні 360° на осі колони та інструменту - 300° на проміжній осі

Опис маніпулятора
МАНІПУЛЯТОР З ПОДВІЙНИМ ТРОСОМ POSIVEL PV

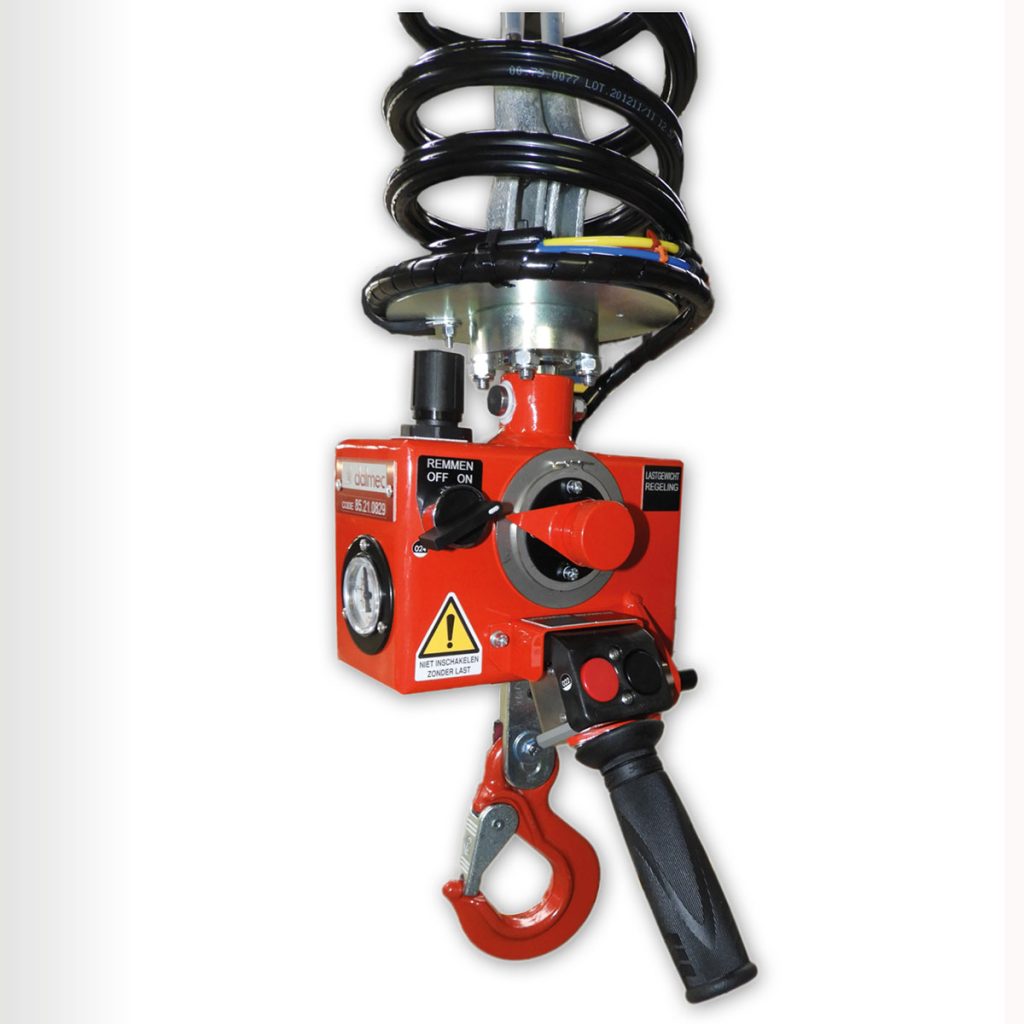

POSIVEL PV, як правило, реалізований з гаком, може бути оснащений простими захоплюючими інструментами, що дозволяють переміщувати легкі вантажі в невагомому стані в будь-якому напрямку. Особлива конструкція з подвійним важелем і середній шарнір забезпечують легке керування та точність по всій робочій зоні.

РОБОТА
Пневматичний циліндр, що живиться стисненим повітрям, у поєднанні з системою передавальних тросів забезпечує балансування ваги вантажу.
Зусилля циліндра контролюється за допомогою двох спеціально розташованих пневматичних контурів: перший постійно підтримує баланс системи вантажів; другий забезпечує постійне підтримання балансу вантажу.
Оператор може змінювати рівень навантаження, застосовуючи мінімальне зусилля до захоплювального інструменту або безпосередньо до вантажу.
