У таблиці наведено характеристики сталевих канатів для маркувальної групи 1770 (180), що найбільш широко використовується в крановому господарстві України, додатково в таблицю зведено довідкові (орієнтовні) дані про вагу 1000м каната.
|
|
|

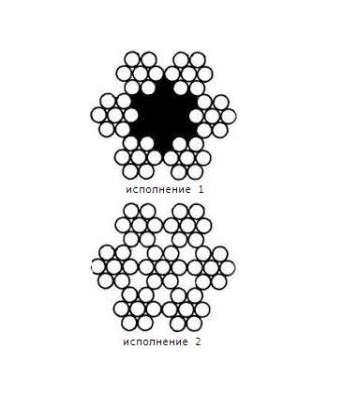

Таблиця 1 (виконання 1 з органічним сердечником) Діаметр канату, в мм. | Маса 1000 м канату, кг | Маркувальна група, 1770 (180) розривне зусилля, Н | Сумарное | Каната в цілому | 2,0 | 14,3 | 2610 | 2350 | 3,0 | 32,2 | 5880 | 5290 | 4,0 | 57,20 | 10500 | 9410 | 5,0 | 89,4 | 16300 | 14700 | 6,0 | 129,0 | 23500 | 21100 | 7,0 | 175,0 | 32000 | 28800 | 8,0 | 229,0 | 41800 | 37600 | 9,0 | 289,0 | 52900 | 47600 | 10,0 | 357,0 | 65300 | 58800 | 11,0 | 432,0 | 79100 | 71100 | 12,0 | 515,0 | 94100 | 84700 | 13,0 | 604,0 | 110000 | 99400 | 14,0 | 701,0 | 128000 | 115000 | 16,0 | 915,0 | 167000 | 151000 | 18,0 | 1160,0 | 212000 | 191000 | 20,0 | 1430,0 | 261000 | 235000 | 22,0 | 1730,0 | 316000 | 285000 | 24,0 | 2060,0 | 376000 | 339000 | 26,0 | 2420,0 | 442000 | 397000 | 28,0 | 2800,0 | 512000 | 461000 | 32,0 | 3660,0 | 669000 | 602000 | 36,0 | 4630,0 | 847000 | 762000 | 38,0 | 5158,0 | 943000 | 848700 |
|
|
|
Таблиця 2 (виконання 2 з металевим сердечником) Діаметр каната, в мм. | Маса 1000 м канату, кг | Маркувальна група, 1770 (180) розривне зусилля, Н | Сумарне | Каната в цілому | 2,0 | 15,7 | 3030 | 2540 | 3,0 | 35,4 | 6820 | 5710 | 4,0 | 62,9 | 12100 | 10200 | 5,0 | 98,3 | 18900 | 15900 | 6,0 | 142,0 | 27300 | 22900 | 7,0 | 193,0 | 37100 | 31100 | 8,0 | 252,0 | 48500 | 40600 | 9,0 | 318,0 | 61400 | 51400 | 10,0 | 393,0 | 75800 | 63500 | 11,0 | 475,0 | 91700 | 76800 | 12,0 | 567,0 | 109000 | 91500 | 13,0 | 664,0 | 128000 | 107000 | 14,0 | 771,0 | 149000 | 124000 | 16,0 | 1010,0 | 194000 | 163000 | 18,0 | 1280,0 | 246000 | 206000 | 20,0 | 1570,0 | 303000 | 254000 | 22,0 | 1900,0 | 367000 | 307000 | 24,0 | 2270,0 | 437000 | 366000 | 26,0 | 2660,0 | 512000 | 429000 | 28,0 | 3080,0 | 594000 | 498000 | 32,0 | 4030,0 | 776000 | 650000 | 36,0 | 5090,0 | 982000 | 823000 | 38,0 | 5674,0 | 1093800 | 916500 |
|
|
|
|
