У таблиці наведено характеристики сталевих канатів для маркувальної групи 1770 (180), що найбільш широко використовується в крановому господарстві України, додатково в таблицю зведено довідкові (орієнтовні) дані про вагу 1000м каната. |
|
|

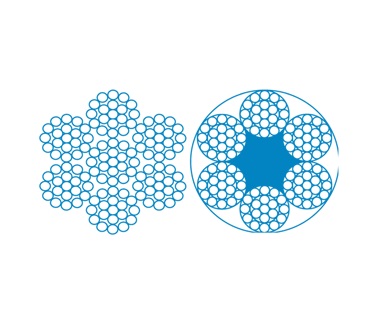

Таблиця 1 (виконання 1 з органічним сердечником) Діаметр канату, в мм. | Маса 1000 м канату, кг | Маркувальна група, 1770 (180) розривне зусилля, Н | Сумарне | Канату в цілому | 3,0 | 31,1 | 5690 | 4900 | 4,0 | 55,4 | 10100 | 8700 | 5,0 | 86,5 | 15800 | 13600 | 6,0 | 125,0 | 22800 | 19600 | 7,0 | 170,0 | 31000 | 26700 | 8,0 | 221,0 | 40500 | 34800 | 9,0 | 280,0 | 51200 | 44100 | 10,0 | 346,0 | 63300 | 54400 | 11,0 | 419,0 | 76500 | 65800 | 12,0 | 498,0 | 91100 | 78300 | 13,0 | 585,0 | 107000 | 91900 | 14,0 | 678,0 | 124000 | 107000 | 16,0 | 886,0 | 162000 | 139000 | 18,0 | 1120,0 | 205000 | 176000 | 20,0 | 1380,0 | 253000 | 218000 | 22,0 | 1670,0 | 306000 | 263000 | 24,0 | 1990,0 | 364000 | 313000 | 26,0 | 2340,0 | 428000 | 368000 | 28,0 | 2710,0 | 496000 | 426000 | 32,0 | 3540,0 | 648000 | 557000 | 36,0 | 4480,0 | 820000 | 705000 |
|
|
|
Таблиця 2 (виконання 2 та 3 з металевим сердечником) Діаметр канату, в мм. | Маса 1000 м канату, кг | Маркувальна група, 1770 (180) розривне зусилля, Н | Сумарне | Канату в цілому | 3,0 | 34,2 | 6600 | 5290 | 4,0 | 60,9 | 11700 | 9400 | 5,0 | 95,2 | 18300 | 14700 | 6,0 | 138,0 | 26400 | 21200 | 7,0 | 187,0 | 36000 | 28800 | 8,0 | 243,0 | 47000 | 37600 | 9,0 | 308,0 | 59400 | 47600 | 10,0 | 381,0 | 73400 | 58800 | 11,0 | 461,0 | 88800 | 71100 | 12,0 | 548,0 | 106000 | 84600 | 13,0 | 643,0 | 124000 | 99300 | 14,0 | 746,0 | 144000 | 115000 | 16,0 | 974,0 | 188000 | 150000 | 18,0 | 1230,0 | 238000 | 190000 | 20,0 | 1520,0 | 293000 | 235000 | 22,0 | 1840,0 | 355000 | 284000 | 24,0 | 2190,0 | 423000 | 338000 | 26,0 | 2570,0 | 496000 | 397000 | 28,0 | 2980,0 | 575000 | 461000 | 32,0 | 3900,0 | 751000 | 602000 | 36,0 | 4930,0 | 951000 | 761000 |
|
|
|
|
