Гідравлічна ланцюгова таль серії JDN Profi EH

Гідравлічна ланцюгова таль серії JDN Profi EH з візком Power Travel – діапазон від 20 000 кг до 100 000 кг

Залежно від розміру двигуна монорейкові підйомники працюють із тиском на вході від 100 до 180 бар. Робочими середовищами під тиском є олія або гідрофторвуглець.

Гідравлічні підйомники можуть використовуватися як альтернатива пневматичним установкам скрізь, де є гідравлічні лінії, центральні гідравлічні системи або гідравлічні агрегати.

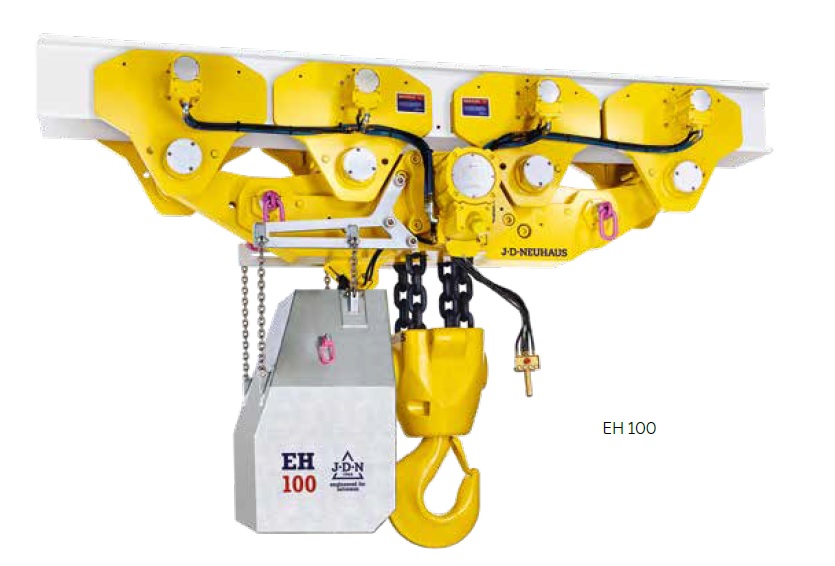

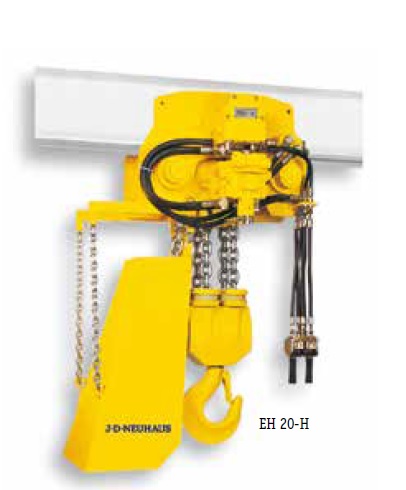

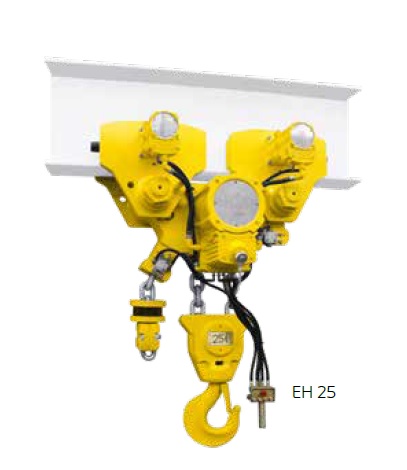

НайменуванняEH 20-HEH 25-HEH 37-HEH 50-HEH 75-HEH 100-H
Вантажопідйомність, т202537,55075100
Число гілок ланцюга423434
Потужність двигуна ходової частини кВт0,71,41,41,42,82,8
Потужність двигуна підйомного пристрою кВт3,566699
Тип двигуна ходової частиниKM 1/8KM 1/8KM 1/8KM 1/8KM 1/8KM 1/8
Тип двигуна підйомної частиниKM 1/16KM 2/32KM 2/32KM 2/32KM 2/32KM 2/32
Тиск на вході, бар130150150150180180
Об'єм, що надходить, л/хв488080808585
Швидкість підйому при номінальному навантаженні м/хв0,61,10,70,550,530,4
Швидкість підйому без навантаження м/хв0,61,20,80,550,60,45
Швидкість опускання при номінальному навантаженні м/хв0,651,20,80,550,60,45
Швидкість опускання без вантажу м/хв0,651,20,80,50,60,45
Сполучна різьбаG ½G ¾G ¾G ¾G ¾G ¾
Розмір шлангаDN 12DN 16DN 16DN 16DN 16DN 16
Вага при стандартному ході кг із системою управління72010501550188038005150
Розмір ланцюга, мм16 x 4523,5 x 6623,5 x 6623,5 x 6632 x 9032 x 90
Вага 1 м ланцюга, кг5,812,212,212,221,321,3
Стандартний хід м333333
Довжина керування при стандартному підйомі222222
Швидкість руху при номінальному навантаженні м/хв121212121212

Стандартні функції

  • призначений для застосування у вибухонебезпечних зонах,
  • чутливий, нескінченний контроль підйому/опускання та руху,
  • надтихий
  • герметичний та міцний мотор-редуктор
  • вбудоване відключення при перевантаженні
  • тільки два підключення живлення на підйомнику
  • "P" і "T", злив олії всередині
  • контрольоване опускання вантажу у разі відмови подачі олії
